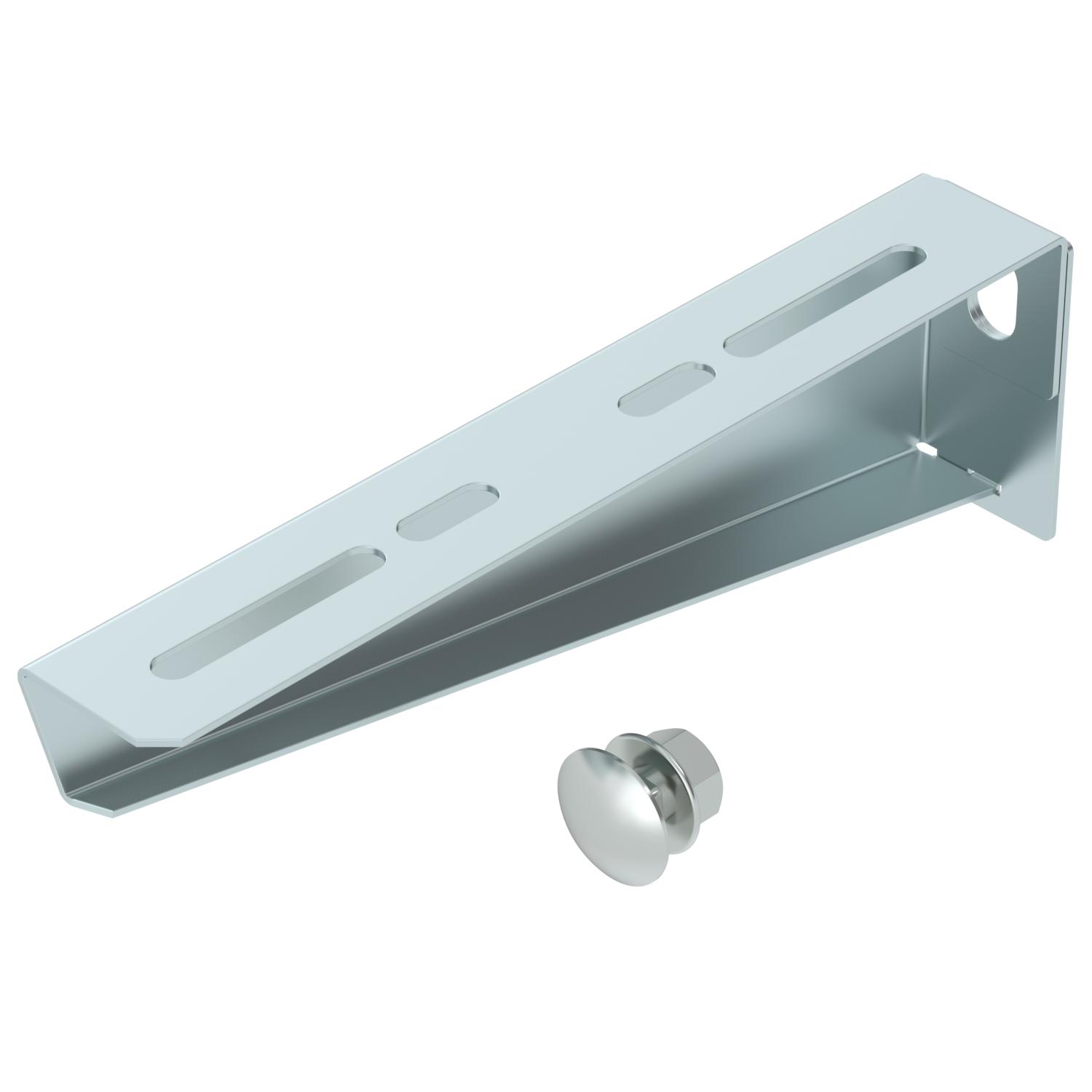

Console pour mur et pendard MWA 12 FS
Réf. 6424732 | EAN 4012196636976
- Description du produit
-
Description du produitConsole murale et de montant légère.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote A 32,5 mm Cote B 210 mm Couleur zinc Diamètre du trou 11 mm Dimension B210mm Dimension H 65 mm Empreinte CO₂ (GWP) du berceau à la porte 0,653 kg CO₂e / 1 Pièce F en kN 1,2 kN Hauteur 65 mm Hauteur 2,56 in Largeur 8 in Largeur 210 mm Longueur 32,5 mm Maintien en fonction oui Maß W 210 mm Matériau Acier Modèle Console murale et sur montant Surface galvanisé par bande Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console MWA 12
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Fixation rapide
FCM F 6424548 50 Pièce - Téléchargements
-
Fiche technique MWA 12 21S FS / 6424732 , 0.26MB , pdfCatalogue Cable support systems , 45.23MB , pdfDéclaration de conformité UE MWA 12 21S FS / 6424732 , 0.13MB , pdfREACH Déclaration de conformité MWA 12 21S FS / 6424732 , 0.12MB , pdfRoHS Déclaration de conformité MWA 12 21S FS / 6424732 , 0.12MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 0.04MB , pdf
