Console pour mur et pendard MWA 12
Réf. 6424620 | EAN 4012196649860
- Description du produit
-

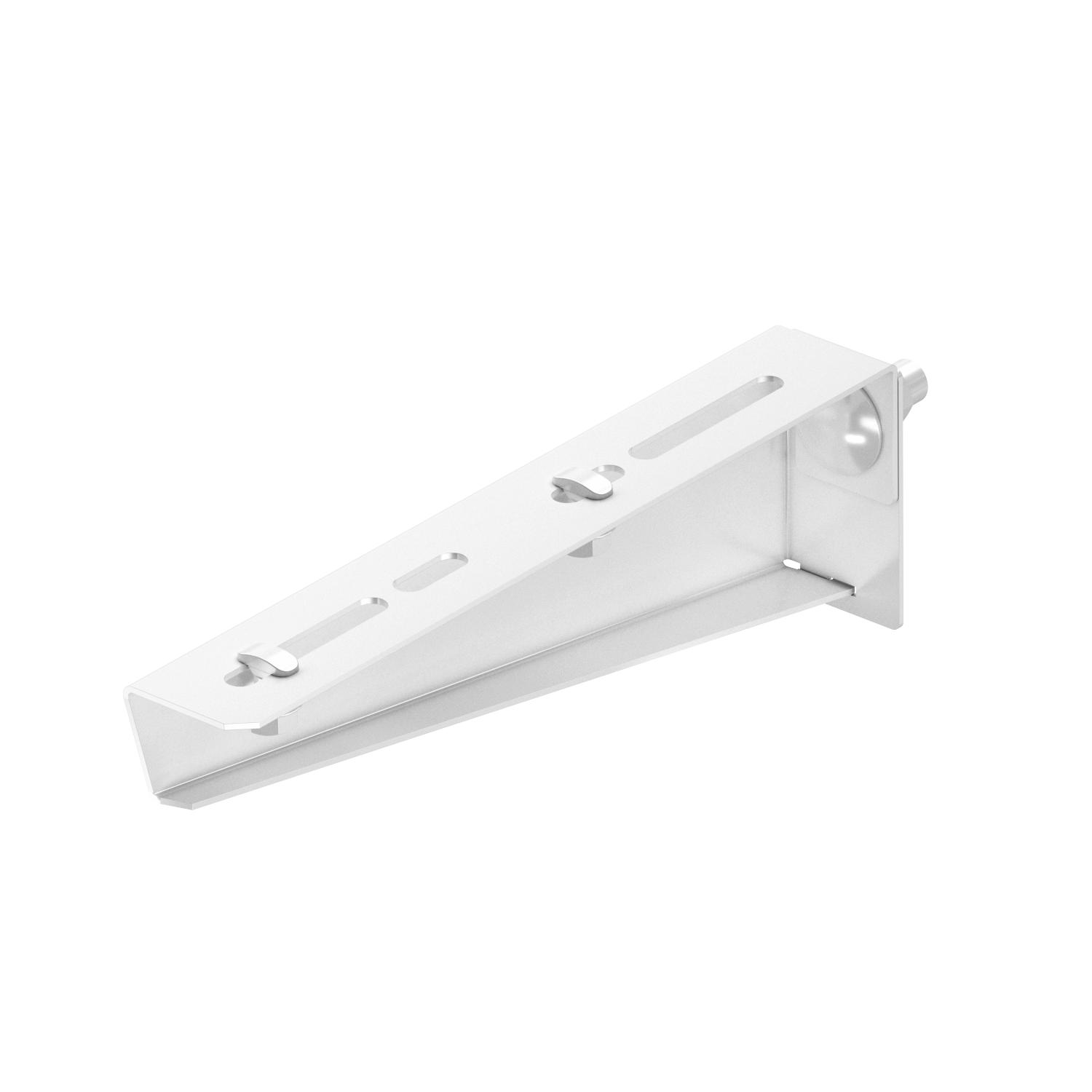

Description du produitConsole murale et de montant légère.
-
- Caractéristiques techniques
-
Caractéristiques techniques

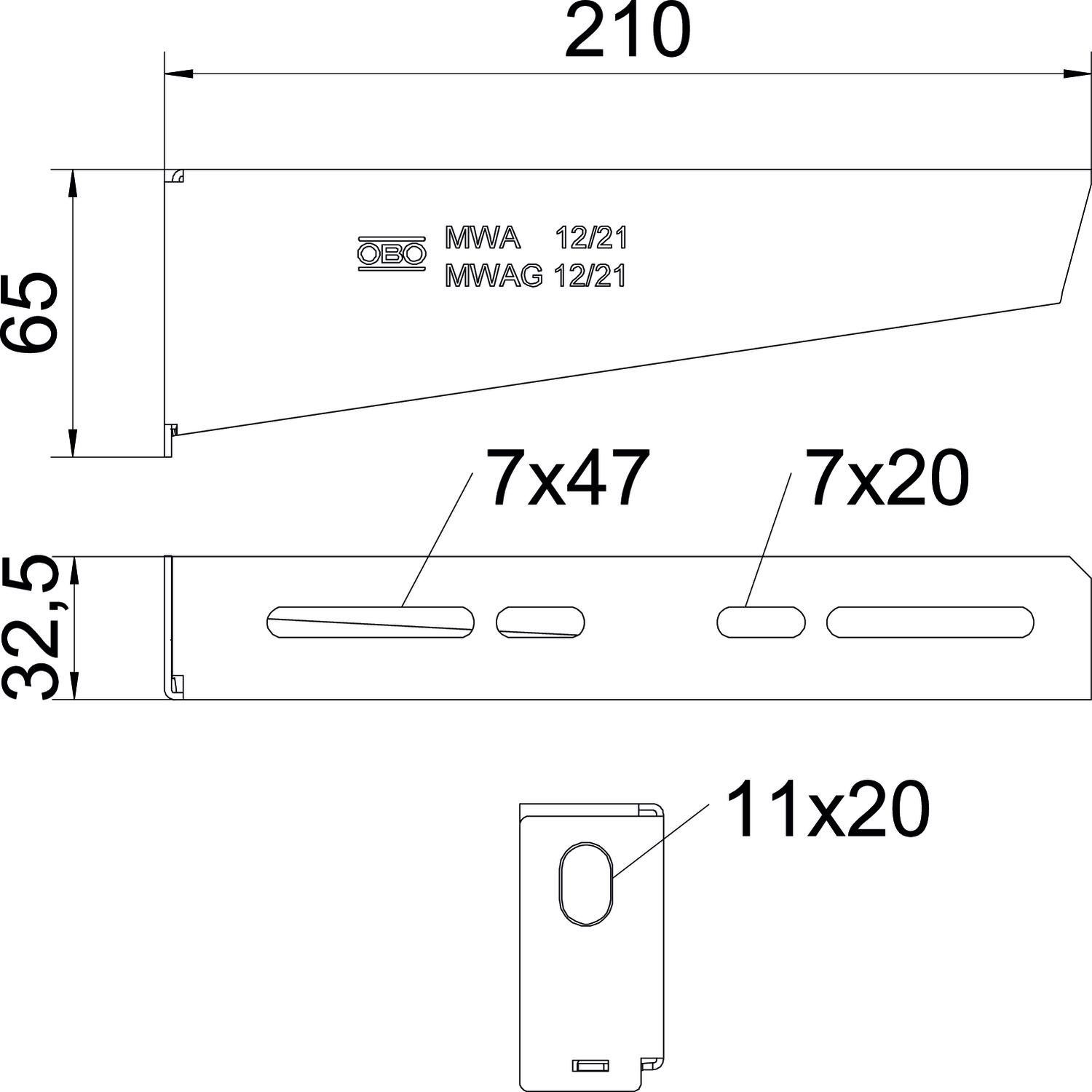

Acier inoxydable, teint non Cote A 32,5 mm Cote B 210 mm Cote L 210 mm Couleur blanc pur; RAL 9010 Diamètre du trou 11 mm Dimension B200mm Dimension H 65 mm F en kN 1,2 kN Hauteur 65 mm Largeur 210 mm Longueur 32,5 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant Surface PES50 - Polyester / époxy Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques

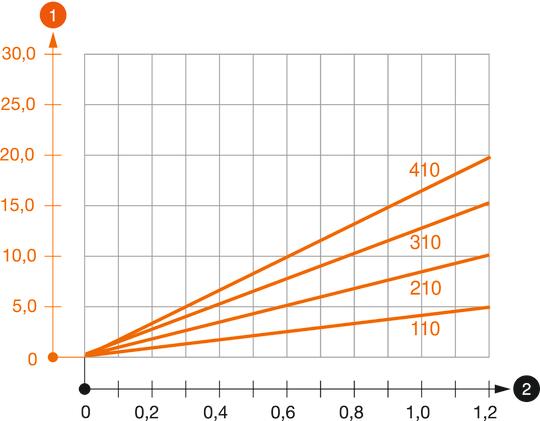

Diagramme de charge de la console MWA 12
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique MWA 12 21SFSK RW / 6424620 , 0.32MB , pdfDéclaration de conformité UE MWA 12 21SFSK RW / 6424620 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni MWA 12 21SFSK RW / 6424620 , 0.09MB , pdf
