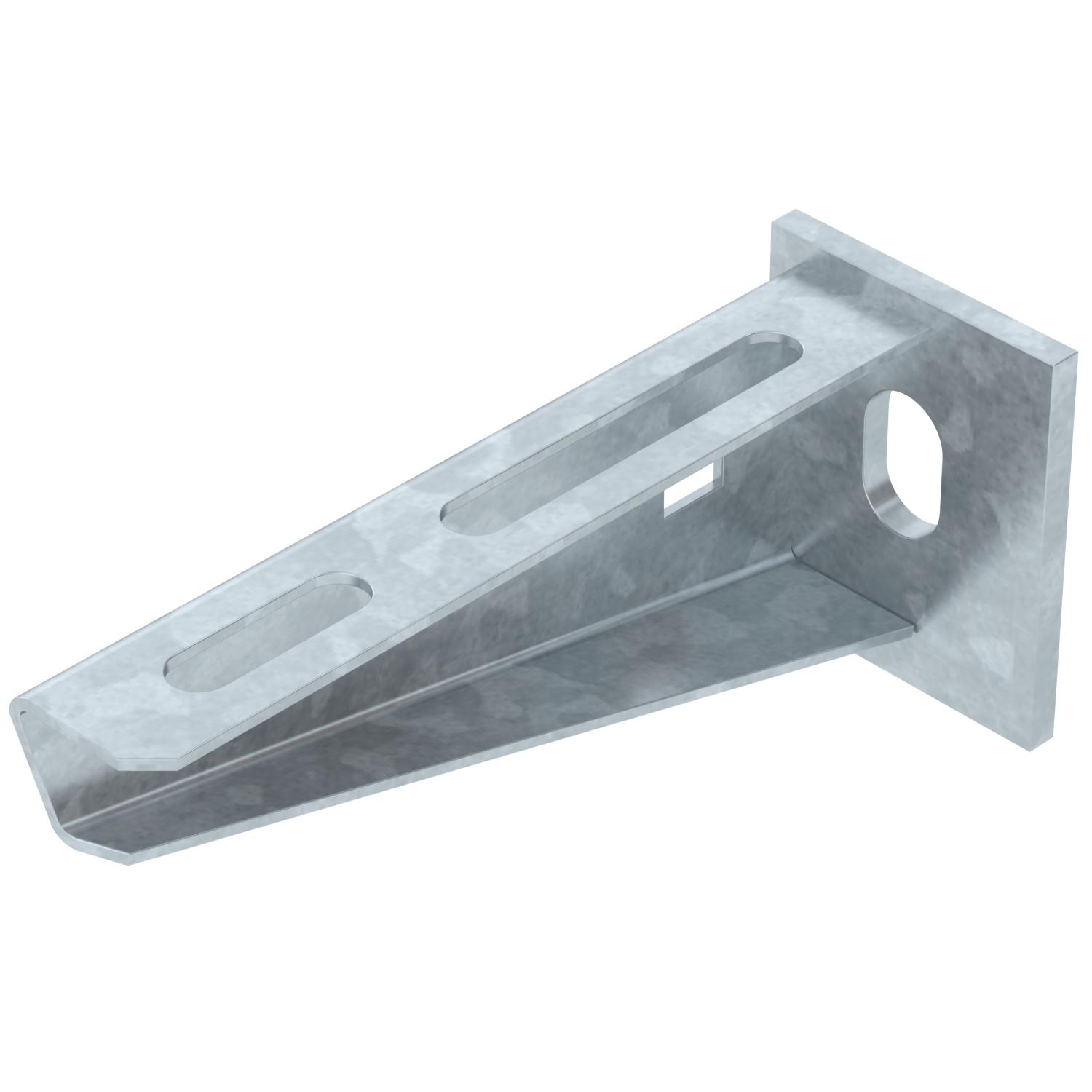

Console murale et de pendard AW 15 FT
Réf. 6420656 | EAN 4012196207077
- Description du produit
-
Description du produitConsole murale et de montant légère avec plaque de tête soudée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Article EPD oui Cote A 40 mm Cote B 110 mm Couleur zinc Diamètre du trou 11 mm Dimension B110mm Dimension H 50 mm Empreinte CO₂ (GWP) du berceau à la porte 0,1876 kg CO₂e / 1 Pièce F en kN 1,5 kN Hauteur 50 mm Hauteur 1,97 in Largeur 4 in Largeur 110 mm Longueur 40 mm Maintien en fonction oui Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud par trempage Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
