Console murale et de pendard AW 15 2L
Réf. 6420915 | EAN 4012195076797
- Description du produit
-

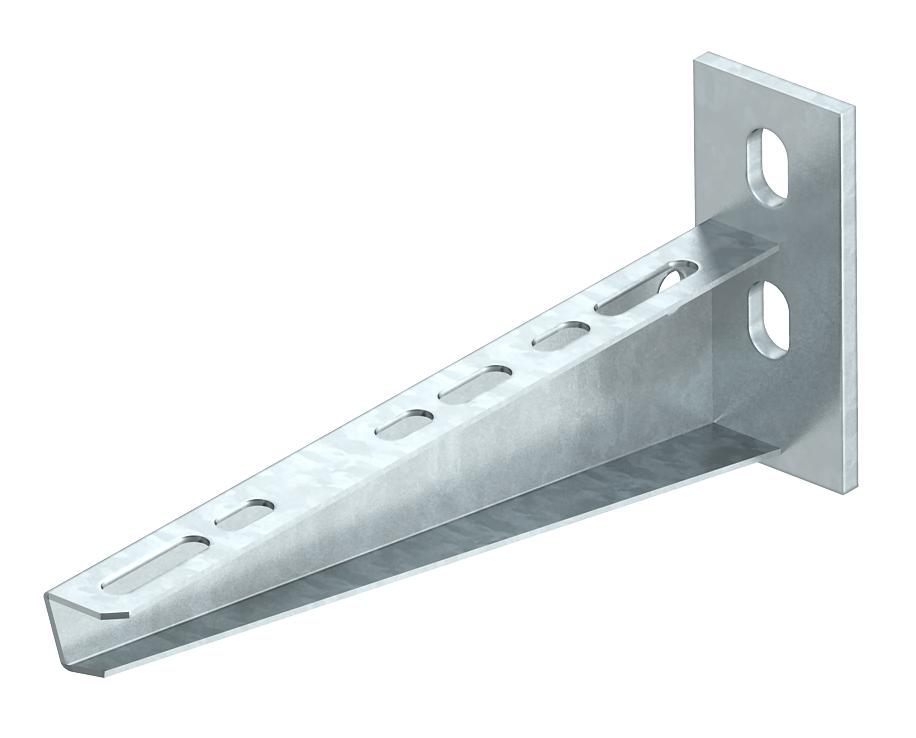

Description du produitConsole murale avec semelle soudée 2 perforations.
-
- Caractéristiques techniques
-
Caractéristiques techniques

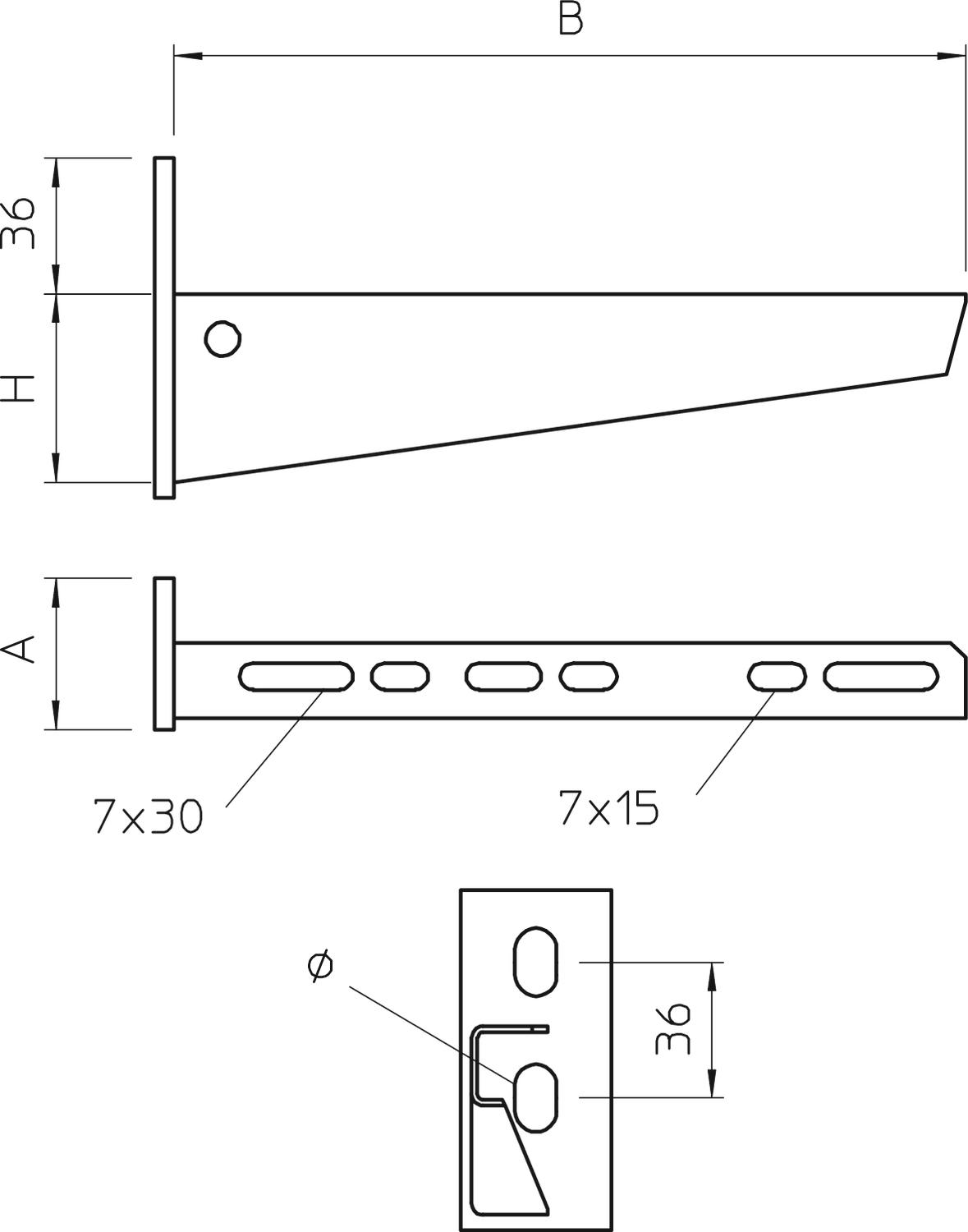

Acier inoxydable, teint non Cote A 40 mm Cote B 210 mm Couleur zinc Diamètre du trou 11 mm Dimension B210mm Dimension H 90 mm F en kN 1,5 kN Hauteur 90 mm Hauteur 2,12 in Largeur 210 mm Largeur 8 in Longueur 40 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud par trempage Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique AW 15 21 FT 2L / 6420915 , 0.28MB , pdfDéclaration de conformité UE AW 15 21 FT 2L / 6420915 , 0.13MB , pdfDéclaration environnementale AW 15 21 FT 2L / 6420915 , 1.48MB , pdfDéclaration de conformité du Royaume-Uni AW 15 21 FT 2L / 6420915 , 0.09MB , pdf
