Console murale AW 80
Réf. 6417833 | EAN 4012196203710
- Description du produit
-

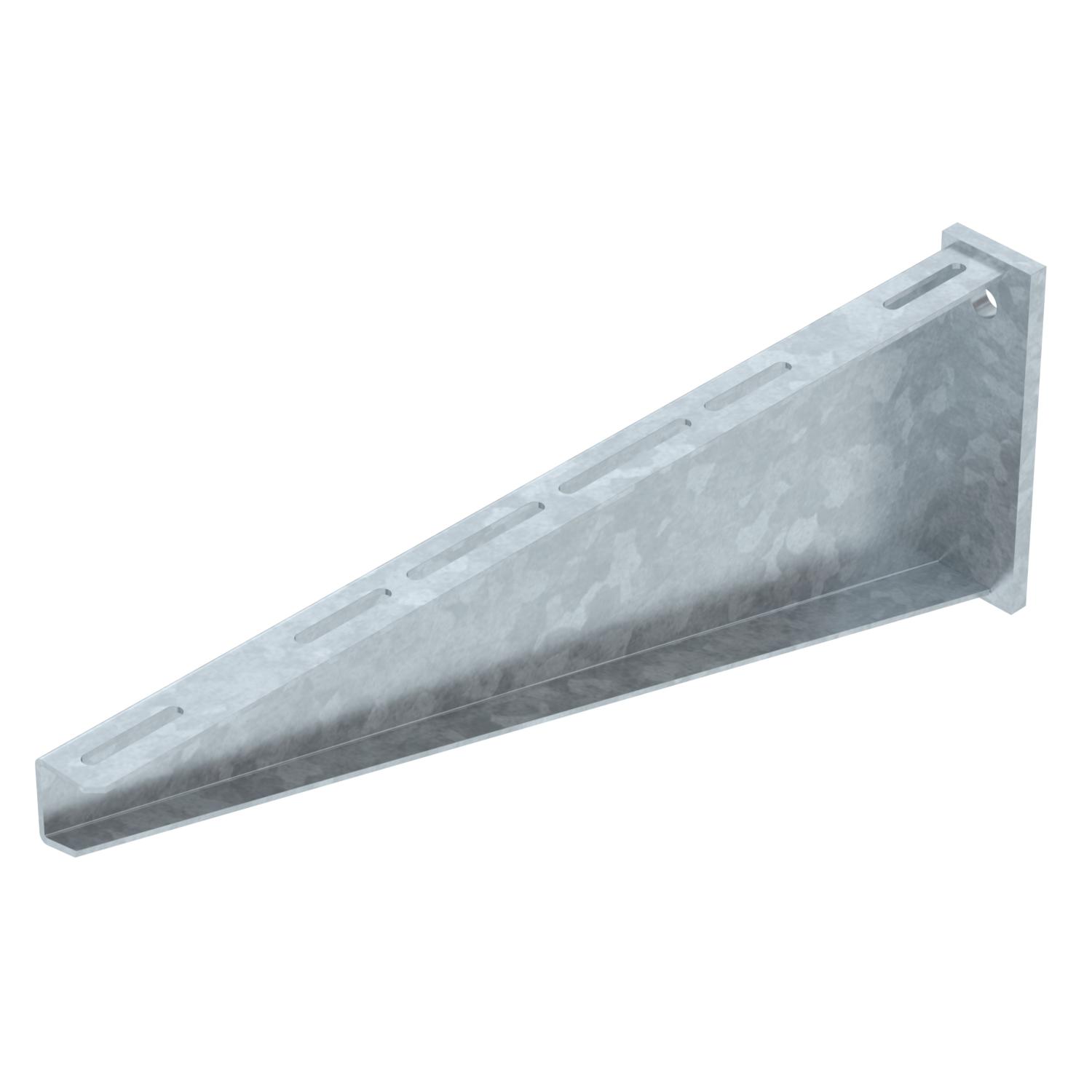

Description du produitConsole murale lourde avec semelle soudée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

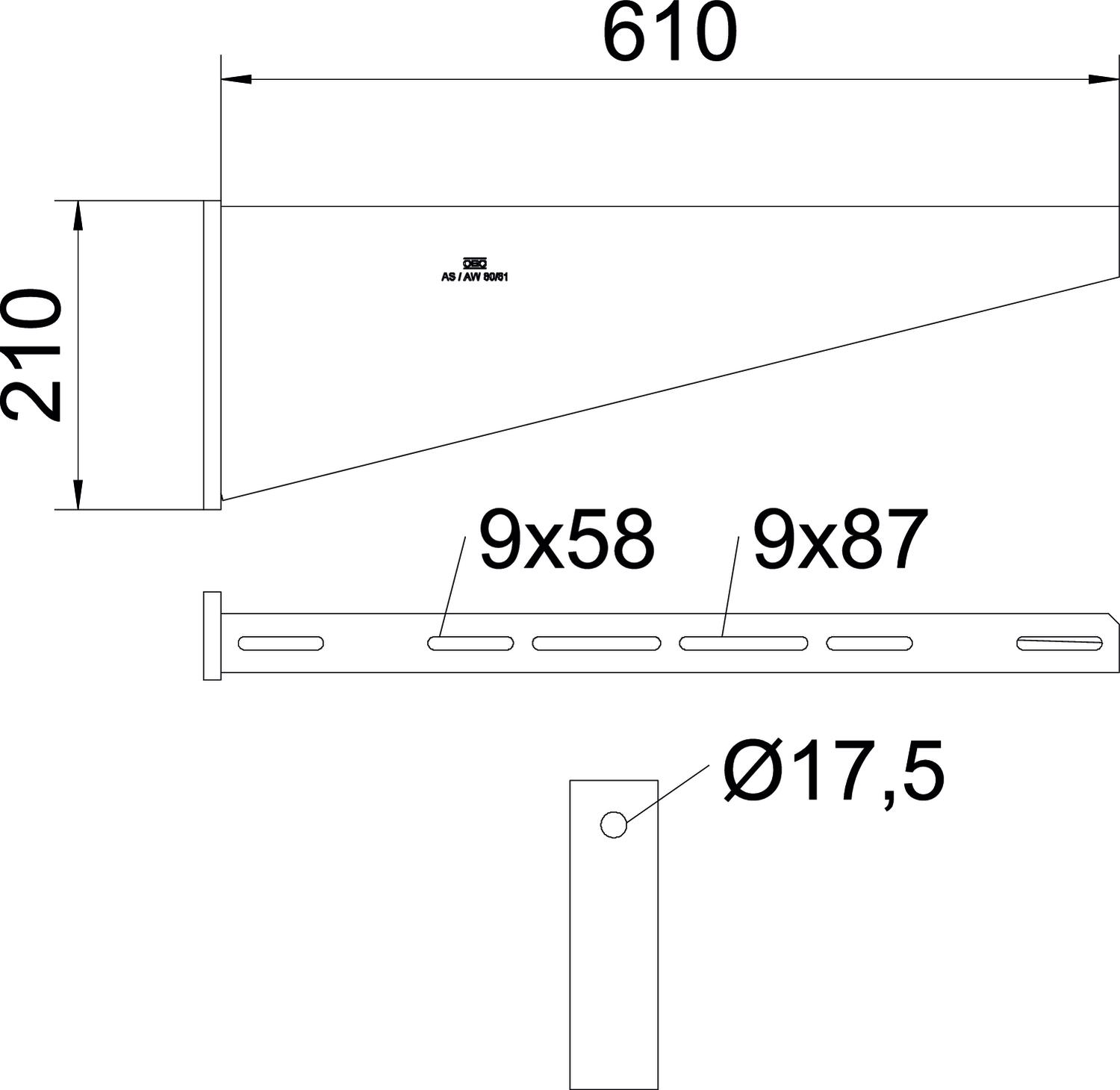

Acier inoxydable, teint non Cote A 60 mm Cote B 610 mm Couleur zinc Diamètre du trou 17,5 mm Dimension B610mm Dimension H 210 mm F en kN 8 kN Hauteur 210 mm Largeur 610 mm Longueur 60 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud par trempage Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 80
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
