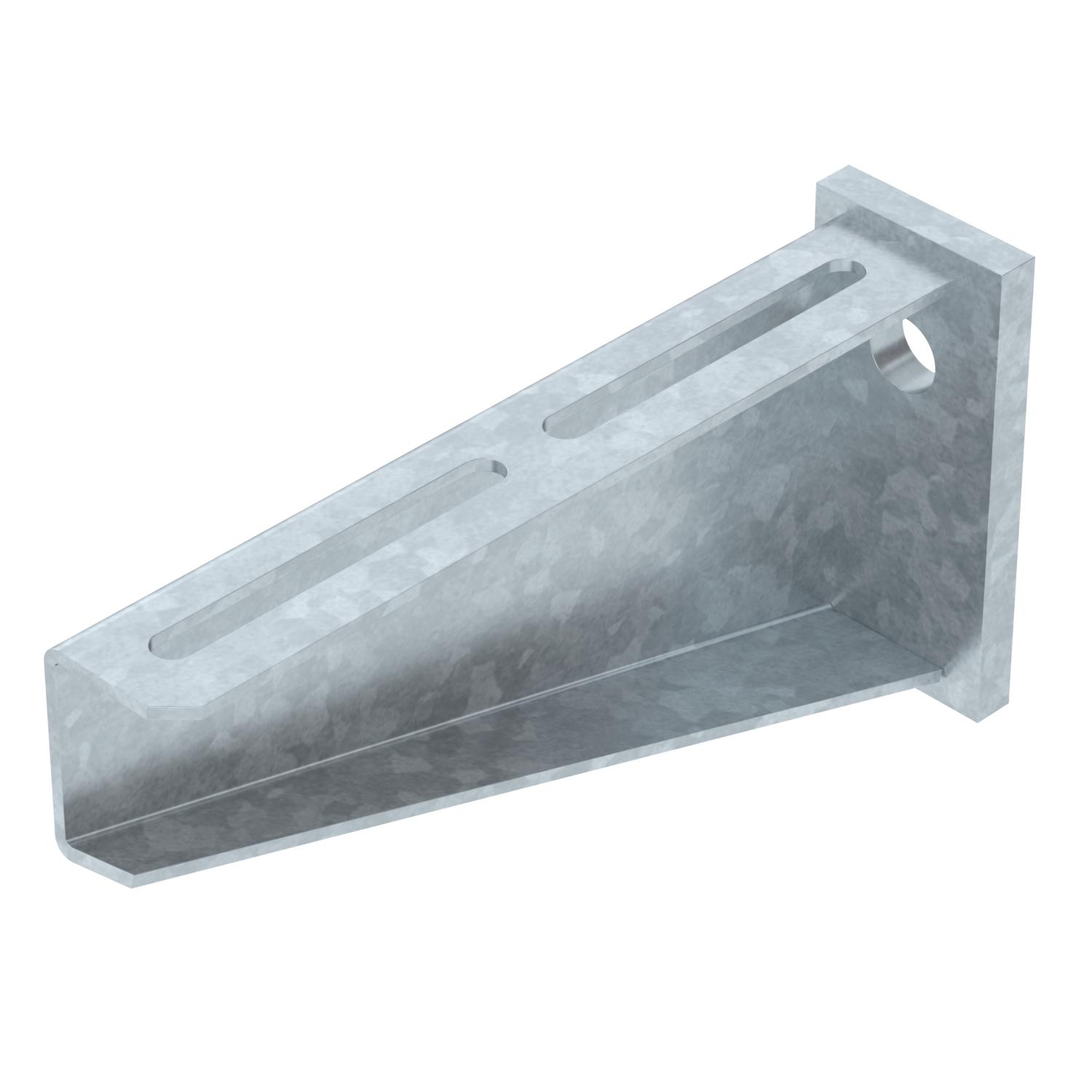

Console murale AW 80
Réf. 6417752 | EAN 4012196203475
- Description du produit
-
Description du produitConsole murale lourde avec semelle soudée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote A 50 mm Cote B 210 mm Cote L 210 mm Couleur zinc Diamètre du trou 17,5 mm Dimension B210mm Dimension H 110 mm F en kN 8 kN Hauteur 110 mm Largeur 210 mm Longueur 50 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud par trempage Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques

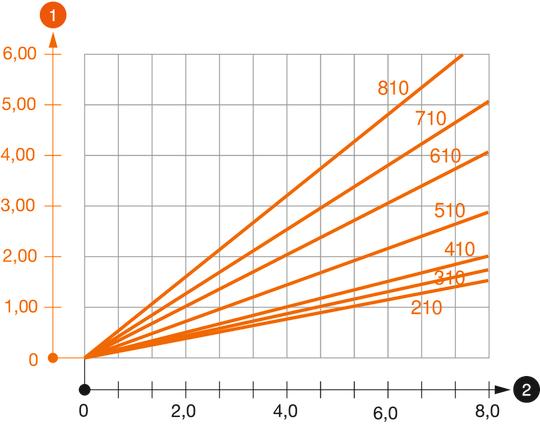

Diagramme de charge de la console AW 80
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
