Console à griffe AS 55 pour pendard 41 | 710 | 5,5
morepic-1 morepic-2 video-1

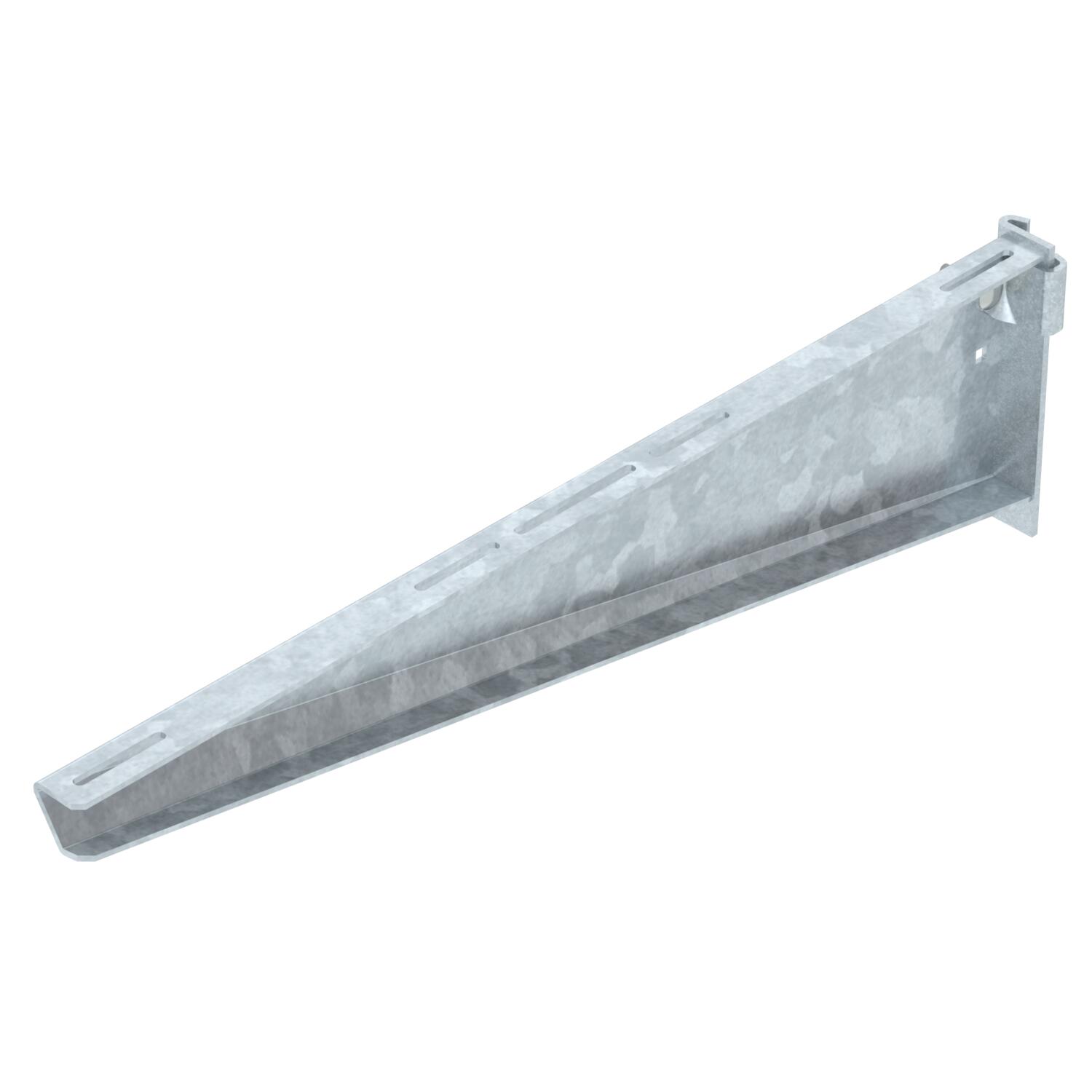

Console à griffe AS 55 pour pendard

Réf. 6419322 | EAN 4012195873181

41 mm
5,5 kN
Description du produit
Description du produit
Console à griffe lourde pour montant type IS 8 à fixation en continu.
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Montant en I
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non

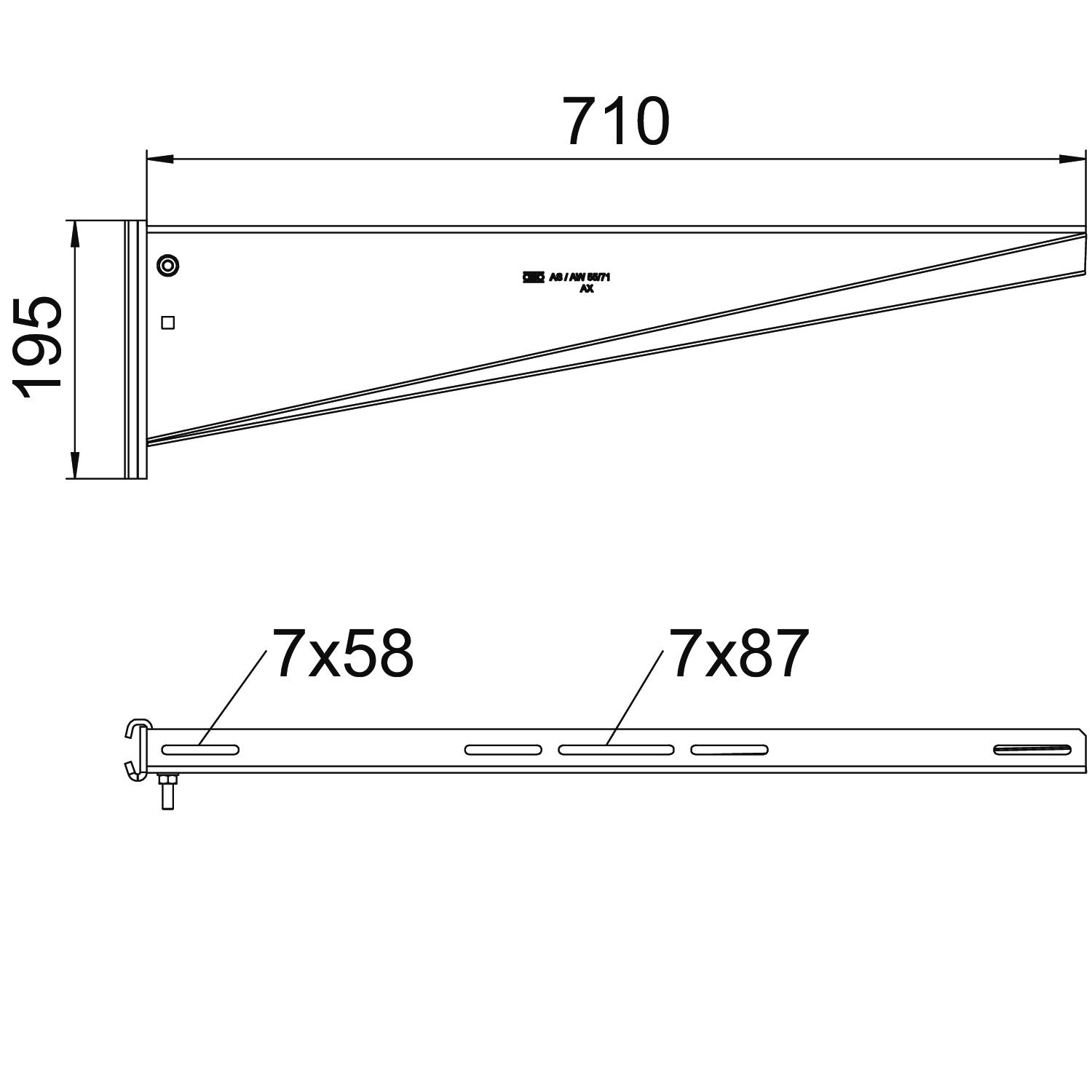

Cote A 41 mm
Cote B 710 mm
Couleur zinc
Dimension B710mm
Dimension H 195 mm
F en kN 5,5 kN
Hauteur 195 mm
Largeur 710 mm
Longueur 41 mm
Maintien en fonction non
Matériau Acier
Modèle Console de pendard
Surface galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de la console AS 55

Diagramme de charge de la console AS 55
  • Déflexion à la pointe de console avec charge autorisée Déflexion à la pointe de console avec charge autorisée
  • Charge de console autorisée en kN sans charge d'homme Charge de console autorisée en kN sans charge d'homme
  • Courbe de charge avec longueurs de console en mm Courbe de charge avec longueurs de console en mm
Tous les types

Tous les types

Type Longueur Largeur F en kN Réf. Quantité Plus petite unité de vente
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Pièce
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Pièce
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Pièce
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Pièce
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Pièce
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Pièce
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Pièce
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Pièce
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Pièce
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Pièce
Accessoires

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F Vis à tête bombée avec écrou combiné, F FRSB 6x12 F 6406122
100 Pièce
