Console à griffe AS 30 pour pendard 41 | 560 | 3
morepic-1 morepic-2 video-1

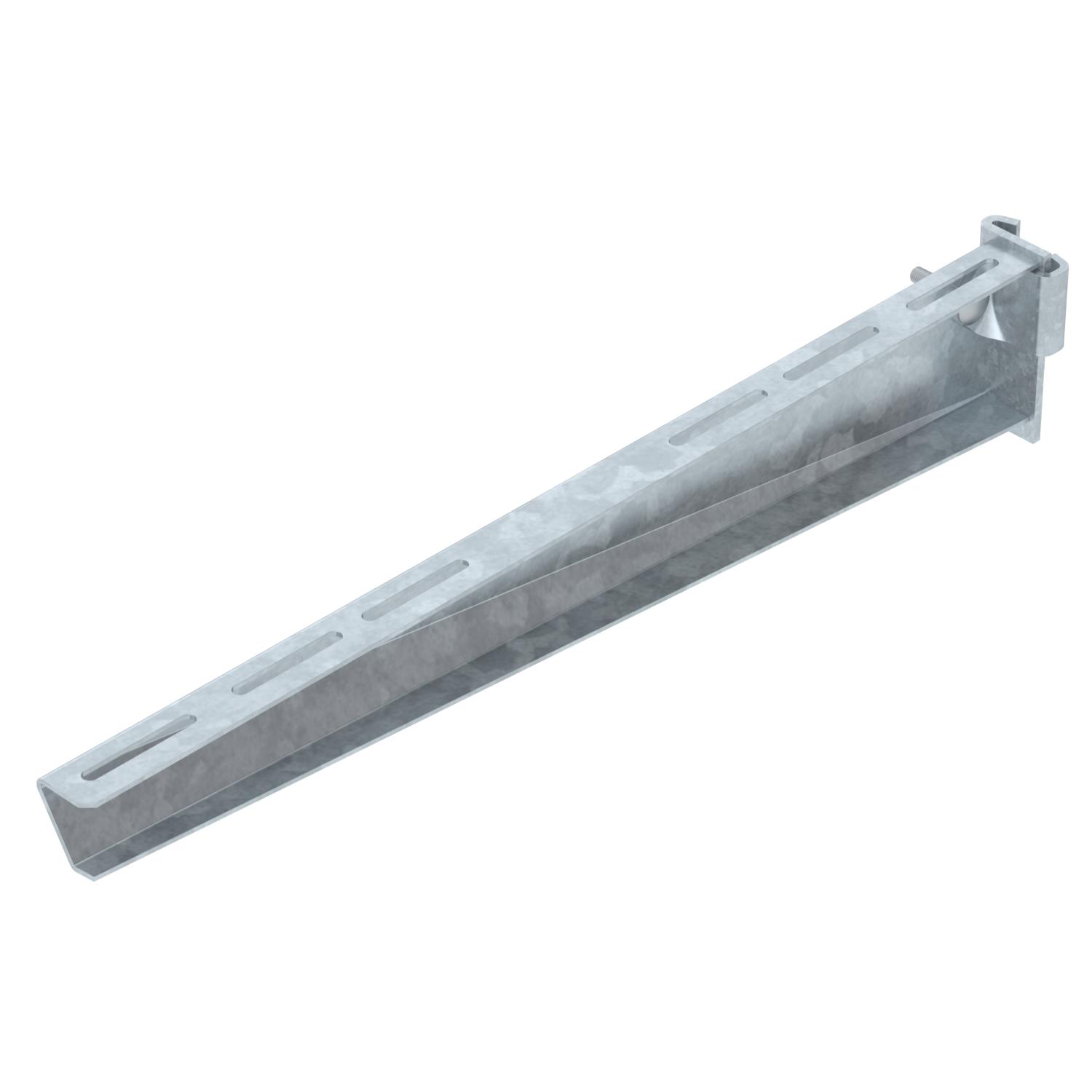

Console à griffe AS 30 pour pendard

Réf. 6419406 | EAN 4012195873280

41 mm
3 kN
Description du produit
Description du produit
Console à griffe mi-lourde pour montant type IS 8 à fixation en continu.
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Montant en I
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non

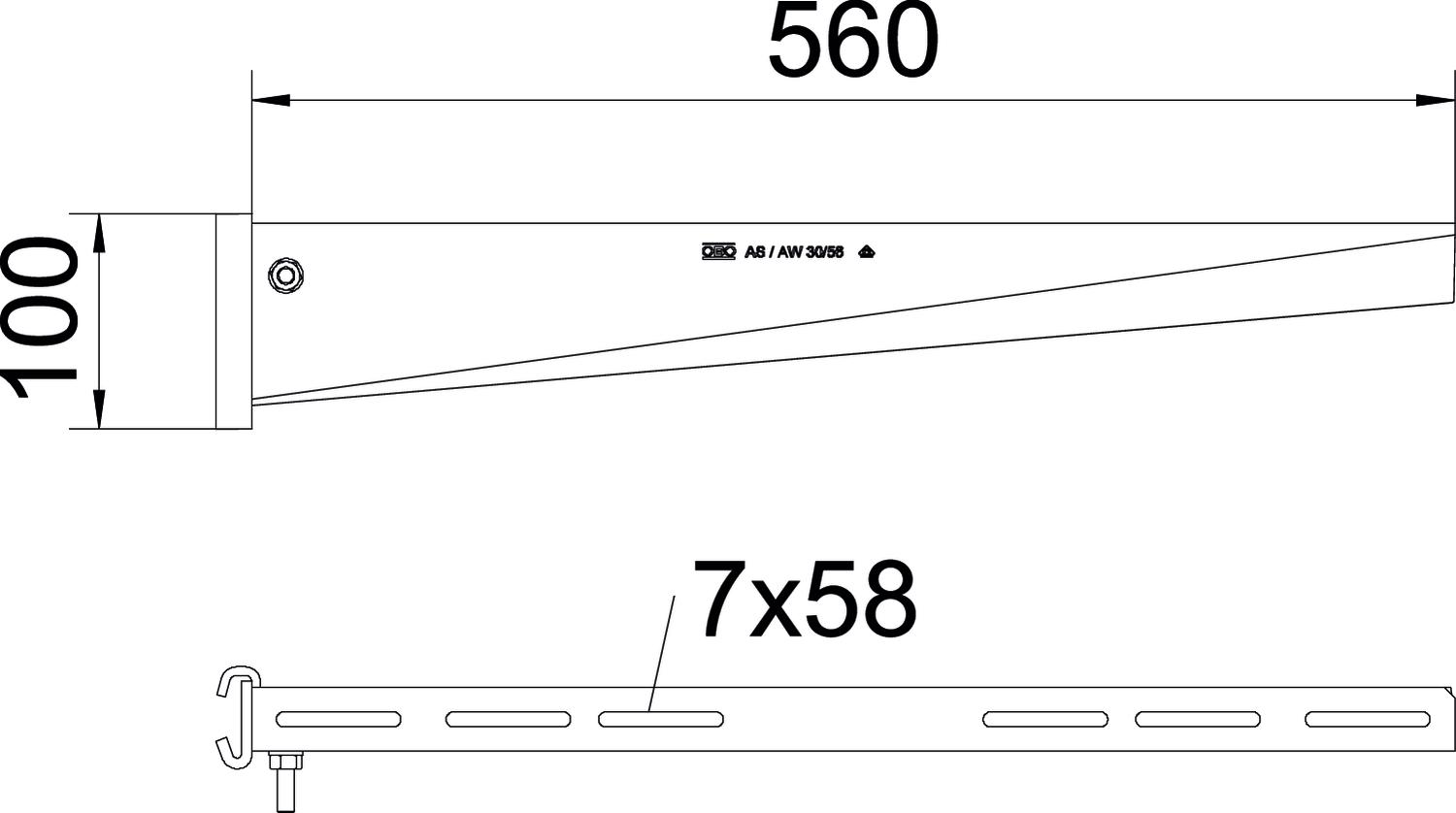

Cote A 41 mm
Cote B 560 mm
Cote L 560 mm
Couleur zinc
Dimension B560mm
Dimension H 100 mm
F en kN 3 kN
Hauteur 100 mm
Largeur 560 mm
Longueur 41 mm
Maintien en fonction non
Matériau Acier
Modèle Console de pendard
Surface galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de la console AS 30

Diagramme de charge de la console AS 30
  • Déflexion à la pointe de console avec charge autorisée Déflexion à la pointe de console avec charge autorisée
  • Charge de console autorisée en kN sans charge d'homme Charge de console autorisée en kN sans charge d'homme
  • Courbe de charge avec longueurs de console en mm Courbe de charge avec longueurs de console en mm
Tous les types

Tous les types

Type Longueur Largeur F en kN Réf. Quantité Plus petite unité de vente
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Pièce
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Pièce
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Pièce
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Pièce
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Pièce
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Pièce
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Pièce
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Pièce
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Pièce
Accessoires

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F Vis à tête bombée avec écrou combiné, F FRSB 6x12 F 6406122
100 Pièce
Téléchargements

Télécharger

Télécharger
Télécharger

Déclaration de conformité UE AS 30 56 FT / 6419406 , 0.16MB , pdf
Télécharger
REACH Déclaration de conformité AS 30 56 FT / 6419406 , 0.12MB , pdf
Télécharger
RoHS Déclaration de conformité AS 30 56 FT / 6419406 , 0.12MB , pdf
Télécharger

Télécharger
Télécharger

Télécharger
Télécharger

AS 30 56 FT / 6419406
