Console à griffe AS 15
Réf. 6421350 | EAN 4012196207855
- Description du produit
-

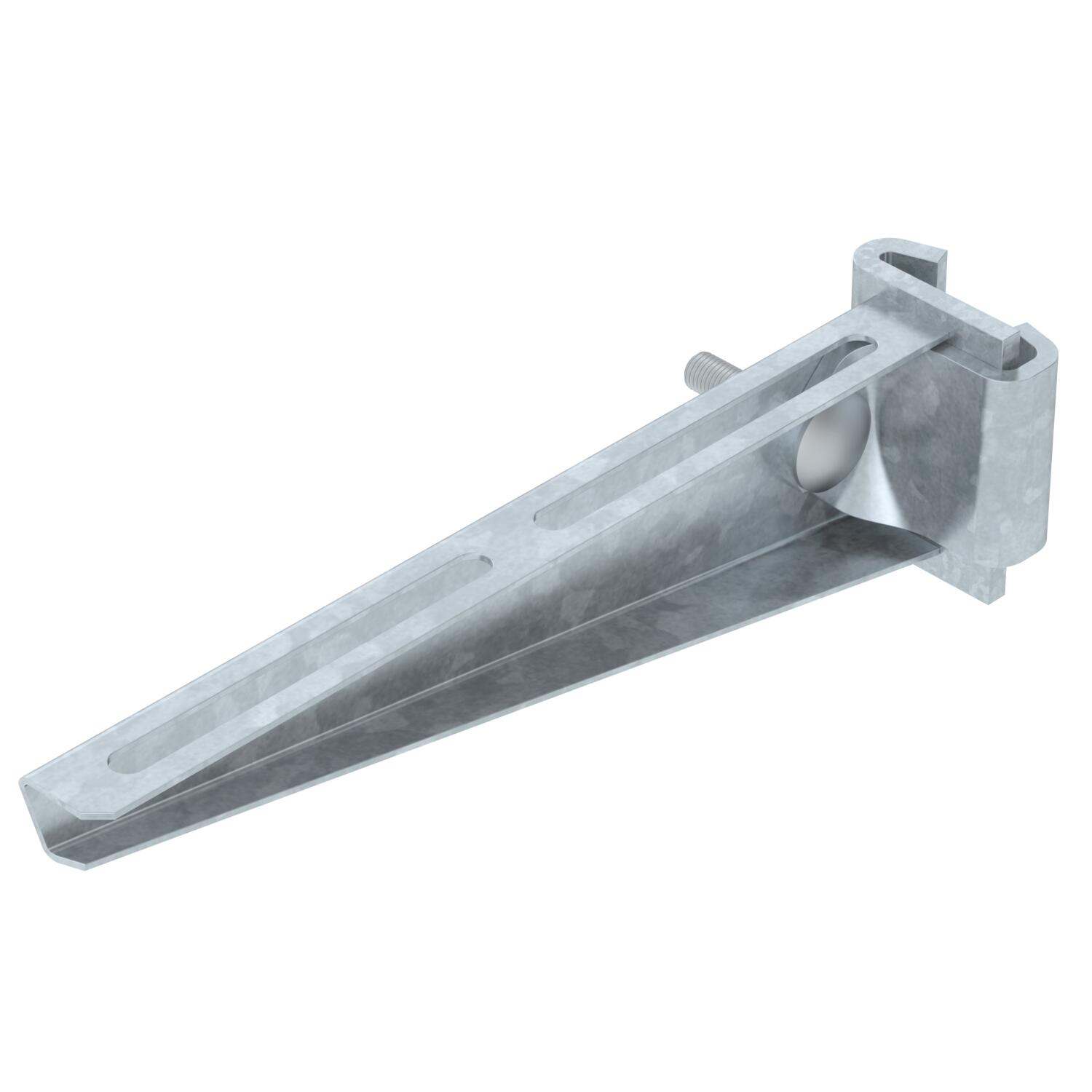

Description du produitConsole à griffe pour montant type IS 8 à fixation en continu.
-
- Caractéristiques techniques
-
Caractéristiques techniques

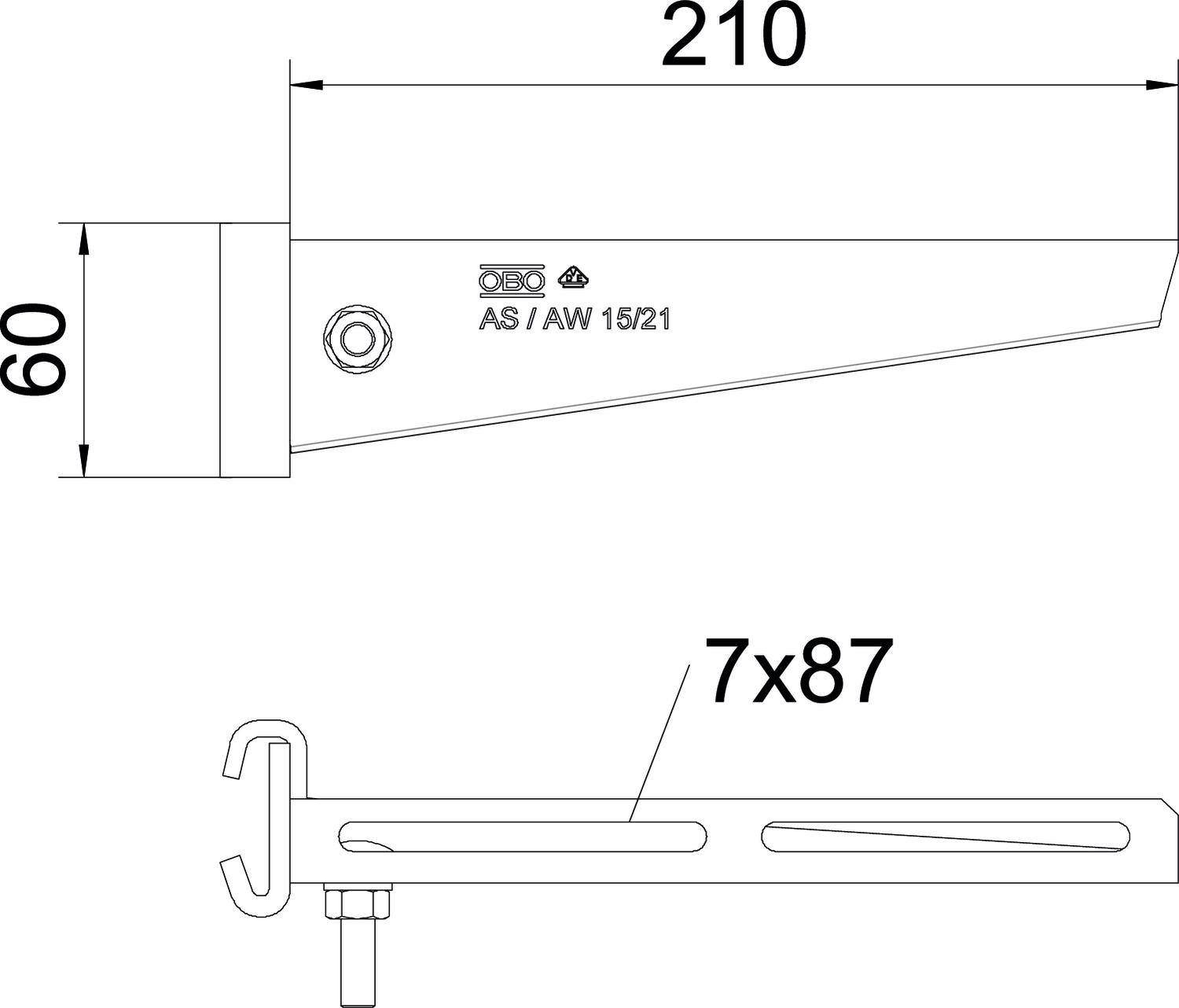

Acier inoxydable, teint non Article EPD oui Cote A 41 mm Cote B 210 mm Cote L 210 mm Couleur zinc Dimension B210mm Dimension H 60 mm F en kN 1,5 kN Hauteur 60 mm Largeur 210 mm Longueur 41 mm Maintien en fonction non Matériau Acier Modèle Console de pendard Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge de la console AS 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Portée en m
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique AS 15 21 FT / 6421350 , 0.21MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE AS 15 21 FT / 6421350 , 0.16MB , pdfREACH Déclaration de conformité AS 15 21 FT / 6421350 , 0.12MB , pdfRoHS Déclaration de conformité AS 15 21 FT / 6421350 , 0.12MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en I , 0.03MB , pdf
