Console à griffe AS 15 41 | 110 | 1,5
morepic-1 video-1

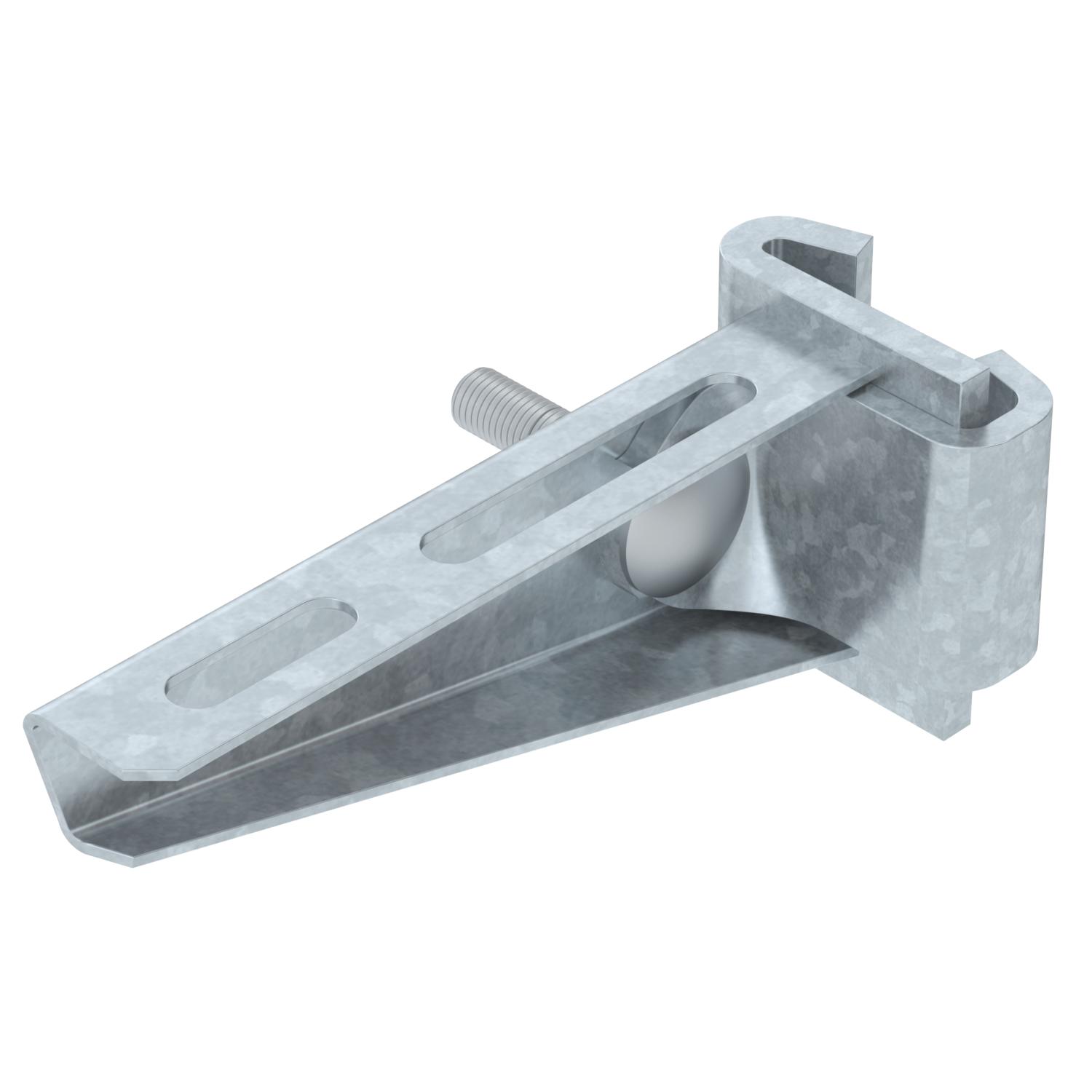

Console à griffe AS 15

Réf. 6421326 | EAN 4012196207732

41 mm
1,5 kN
Description du produit

Description du produit

Console à griffe pour montant type IS 8 à fixation en continu.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Montant en I
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Article EPD oui

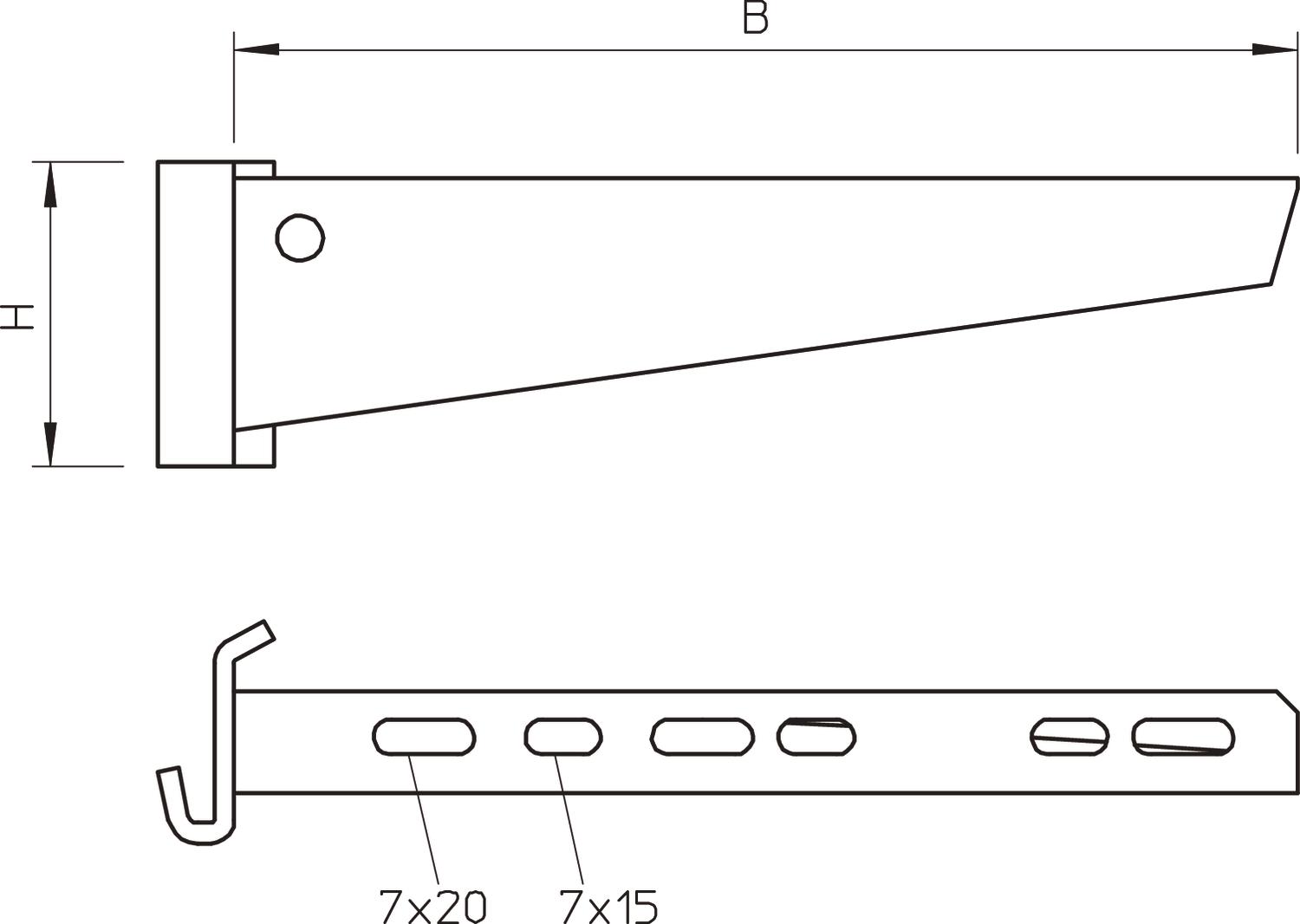

Cote A 41 mm
Cote B 110 mm
Cote L 110 mm
Dimension B110mm
Dimension H 50 mm
F en kN 1,5 kN
Hauteur 50 mm
Largeur 110 mm
Longueur 41 mm
Maintien en fonction non
Matériau Acier
Modèle Console de pendard
Surface galvanisé à chaud par trempage

Caractéristiques techniques

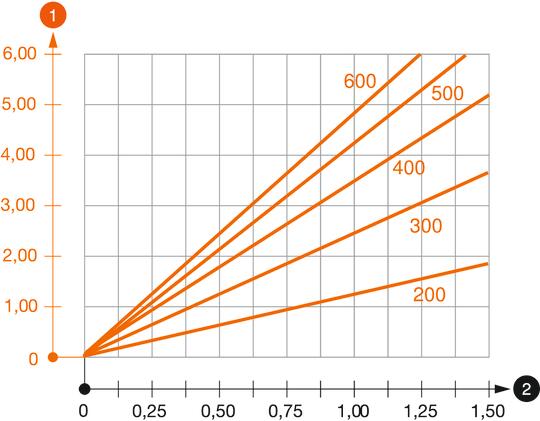

Diagramme de charge de la console AS 15

Diagramme de charge de la console AS 15
  • Déflexion à la pointe de console avec charge autorisée Déflexion à la pointe de console avec charge autorisée
  • Charge de console autorisée en kN sans charge d'homme Charge de console autorisée en kN sans charge d'homme
  • Portée en m Portée en m
  • Courbe de charge avec longueurs de console en mm Courbe de charge avec longueurs de console en mm
Tous les types

Tous les types

Type Longueur Largeur F en kN Réf. Quantité Plus petite unité de vente
AS 15 11 FT 41 mm 110 mm 1,5 kN 6421326
1 Pièce
AS 15 16 FT 41 mm 160 mm 1,5 kN 6421334
1 Pièce
AS 15 21 FT 41 mm 210 mm 1,5 kN 6421350
1 Pièce
AS 15 31 FT 41 mm 310 mm 1,5 kN 6421385
1 Pièce
AS 15 41 FT 41 mm 410 mm 1,5 kN 6421423
1 Pièce
AS 15 51 FT 41 mm 510 mm 1,5 kN 6421466
1 Pièce
AS 15 61 FT 41 mm 610 mm 1,5 kN 6421490
1 Pièce
Accessoires

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F Vis à tête bombée avec écrou combiné, F FRSB 6x12 F 6406122
100 Pièce
