Conduit de dérivation en saillie 2400 | 150 | 40 | 45

Conduit de dérivation en saillie

Réf. 7404874 | EAN 4012195101390

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur	40 mm

Section utile

Description du produit

Description du produit

Base de la dérivation du conduit d'installation sous chape pour couvercles/couvercles de montage chanfreinés des deux côtés, pour montage libre sur le plancher, avec profilés latéraux en aluminium enfichables pour accrochage et fixation des couvercles. Hauteur de conduit compatible pour la réalisation de modules Telitank.

Caractéristiques techniques

Caractéristiques techniques

Avec séparateur	non
Convient pour	Couvercle biseauté des deux côtés
Cote b	150 mm
Cote B	150 mm

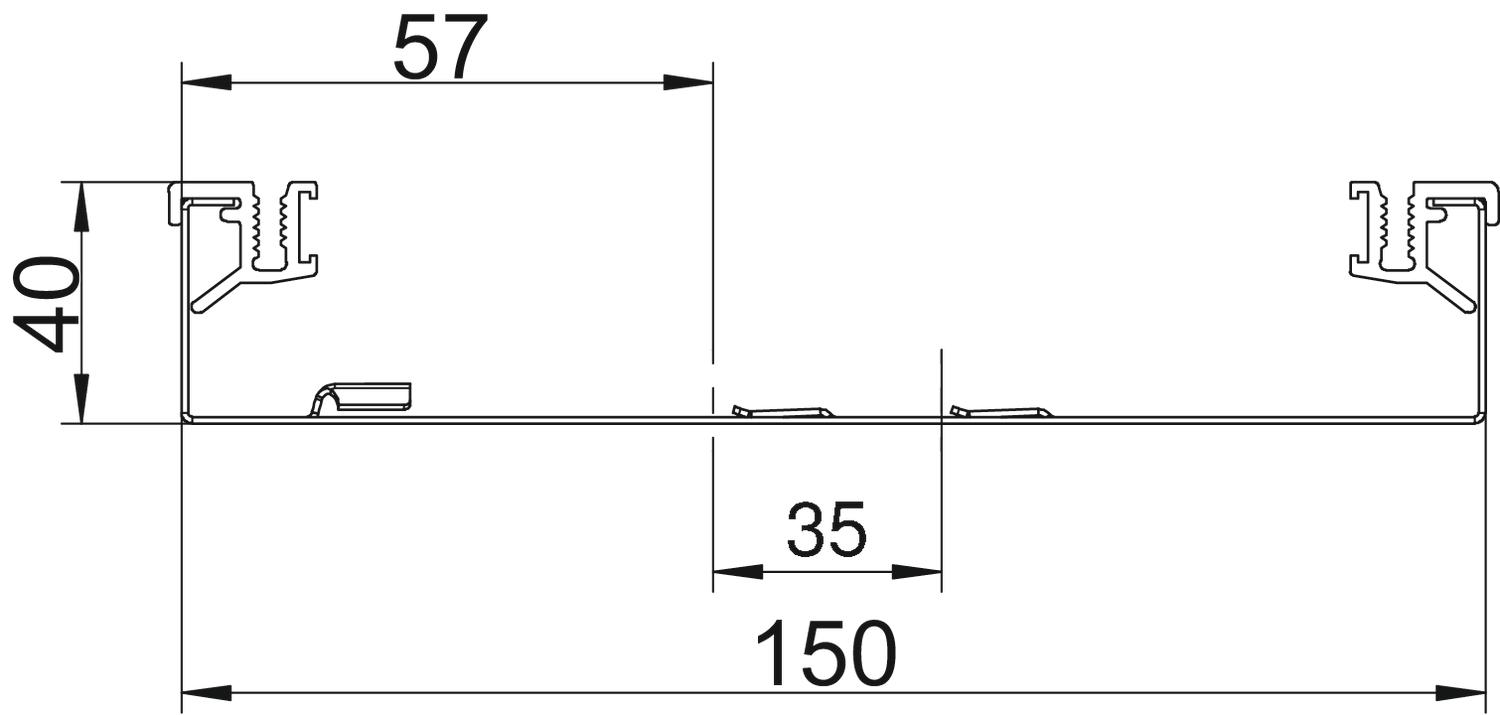

Dimension	2400x150x40
Dimension h	40 mm
Épaisseur de tôle socle	1 mm
Fixation de séparateur	enficher
Hauteur	40 mm
Largeur	150 mm

Longueur	2400 mm
Matériau	Acier
Nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Section de traction 3	1171 mm²
Section de traction a	1630 mm²
Section de traction b	1120 mm²
Section utile	45 cm²
Surface	galvanisé par bande

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Section utile	Réf.	Quantité	Plus petite unité de vente
AIKA U 15040	2400 mm	150 mm	40 mm	45 cm²	7404874	m	2,4 m

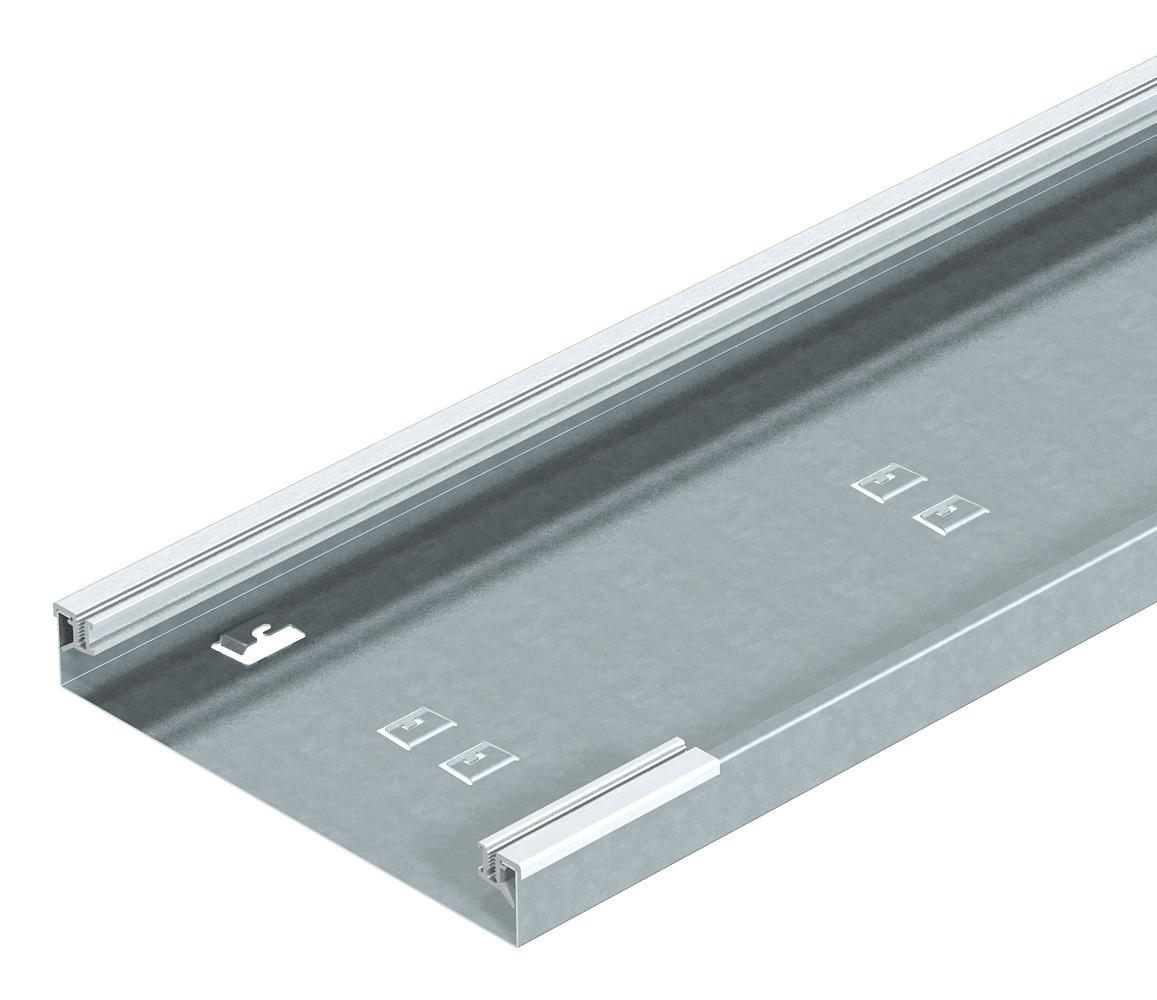

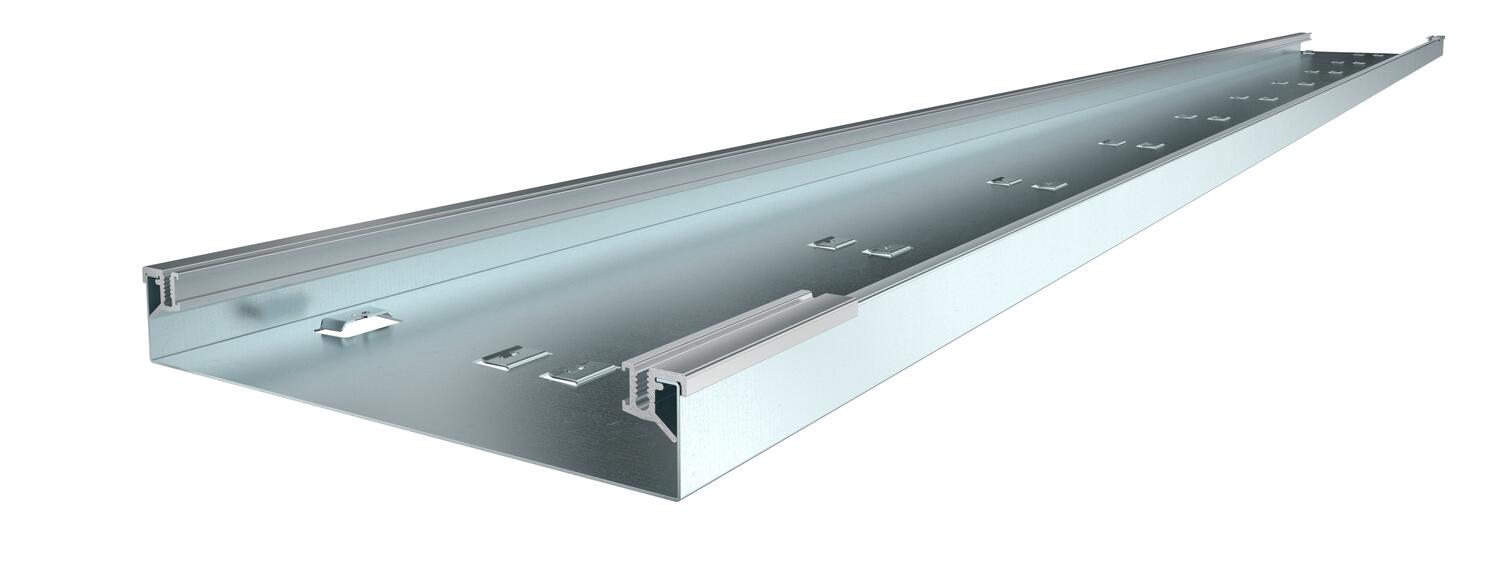

AIKA U 25040	2400 mm	250 mm	40 mm	81 cm²	7404882	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Fermeture du canal de dérivation	AIKA ES 15040	7404864	Pièce	1 Pièce

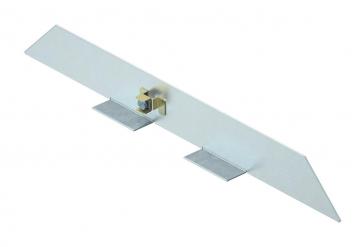

Fermeture du canal de dérivation	AIKA ES 25040	7404870	Pièce	1 Pièce

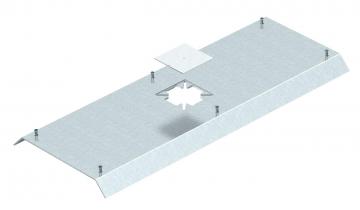

Dérivation de couvercle pour unité d'appareillage	AIKA DAT 15040	7404852	Pièce	1 Pièce
