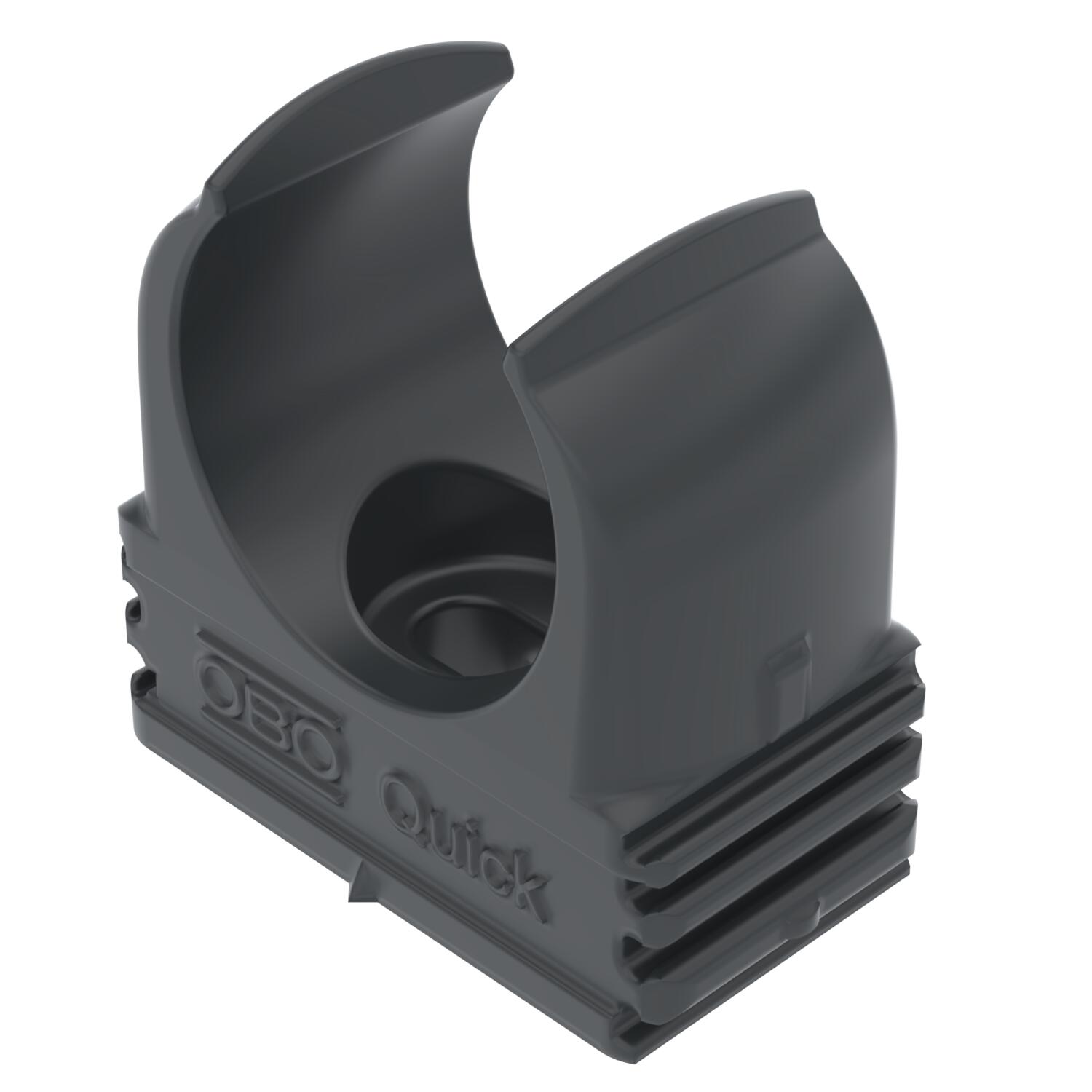

Collier Quick, noir

Réf. 2149563 | EAN 4012195616337

Description du produit

Description du produit

Collier en saillie pour la fixation de tubes blindés métriques, de tubes très isolés légers et de tubes d'installation électrique Quick-Pipe. Possibilités de fixation universelles au mur et au plafond, en intérieur ou dans une zone extérieure protégée. Avec trou oblong pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper. Montage de tubes sans outils. Peuvent être reliés en série, également avec un collier OBO Multi-Quick ou starQuick. La taille M16-M32 peut être vissée sur le filetage M6. Écart de fixation 50-60 cm, pour les valeurs maximales de résistance à l'arrachement F à une température ambiante de 20 °C, se reporter au tableau.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Filetage, métrique
Caractéristiques techniques

Caractéristiques techniques

Avec garniture non

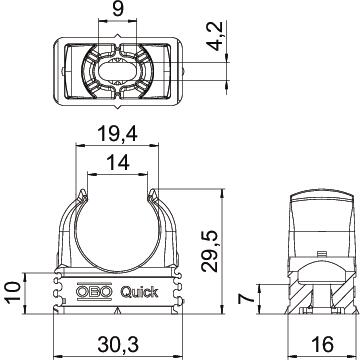

Cote A 30,3 mm
Cote B 16 mm
Cote C 14 mm
Cote D 19,4 mm
Cote F 4,2 mm
Couleur noir profond; RAL 9005
Dimension M20
Dimension E 9 mm
Dimension H 29,5 mm
Dimension h 10 mm
Dimension nominale/Texte M20
Emboîtable oui
fermé non
Matériau Polypropylène
Nombre de câbles/tubes 1
Résistant aux UV non
Sans halogène oui
Type de fixation Trou de vis
Valeurs d'extraction 75 N
Tous les types

Tous les types

Type Dimension nominale/Texte Réf. Quantité Plus petite unité de vente
2955 M16 SW M16 2149559
100 Pièce
2955 M20 SW M20 2149563
100 Pièce
2955 M25 SW M25 2149567
100 Pièce
2955 M32 SW M32 2149571
50 Pièce
2955 M40 SW M40 2149575
50 Pièce
