Collier Quick
Réf. 2149010 | EAN 4012195583936
- Description du produit
-
Description du produit

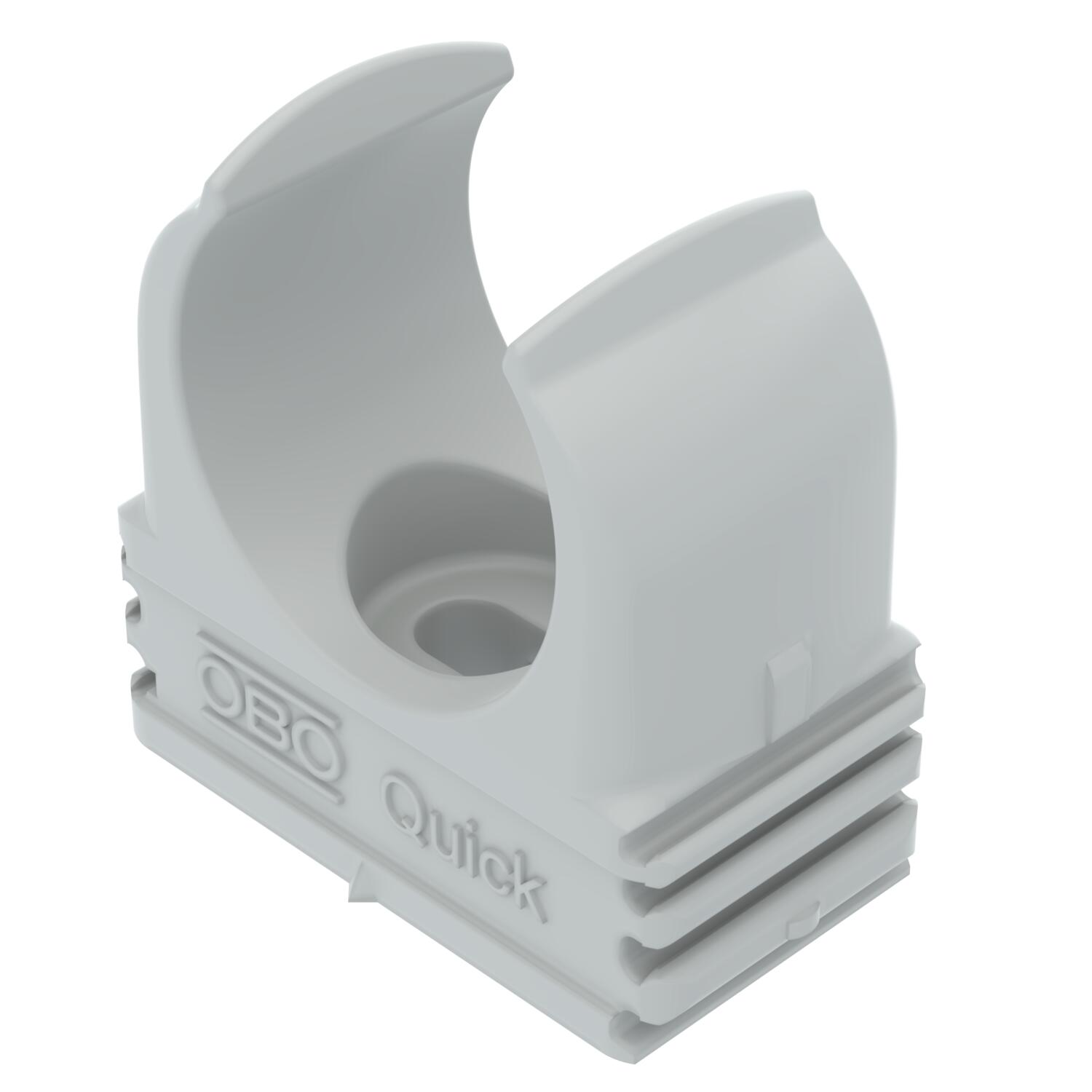

Collier en saillie pour la fixation de tubes blindés métriques, de tubes très isolés légers et de tubes d'installation électrique Quick-Pipe. Possibilités de fixation universelles au mur et au plafond, en intérieur ou dans une zone extérieure protégée. Avec trou oblong pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper. Montage de tubes sans outils. Peuvent être reliés en série, également avec un collier OBO Multi-Quick ou starQuick. La taille M16-M32 peut être vissée sur le filetage M6. Écart de fixation 50-60 cm, pour les valeurs maximales de résistance à l'arrachement F à une température ambiante de 20 °C, se reporter au tableau.
-
- Caractéristiques techniques
-
Caractéristiques techniques

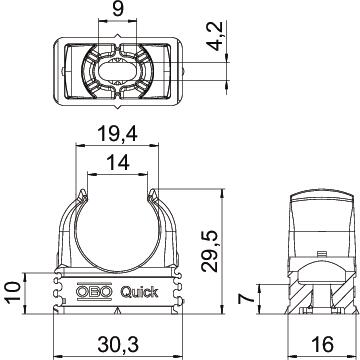

Avec garniture non Charge de rupture 0,09 kN Cote A 30,3 mm Cote B 16 mm Cote C 14 mm Cote D 19,4 mm Cote F 4,2 mm Couleur gris clair; RAL 7035 Dimension M20 Dimension E 9 mm Dimension h 10 mm Dimension H 29,5 mm Dimension nominale/Texte M20 Emboîtable oui fermé non Matériau Polypropylène Nombre de câbles/tubes 1 Plage de serrage D max. 20 mm Plage de serrage D min. 20 mm Résistant aux UV non Sans halogène oui Type de fixation Trou de vis Valeurs d'extraction 75 N - Tous les types
- Téléchargements
-
Fiche technique 2955 M20 / 2149010 , 0.26MB , pdfBrochure Quick Pipe , 1.41MB , pdfREACH Déclaration de conformité 2955 M20 / 2149010 , 0.12MB , pdfRoHS Déclaration de conformité 2955 M20 / 2149010 , 0.13MB , pdf
