- Description du produit
-
Description du produit

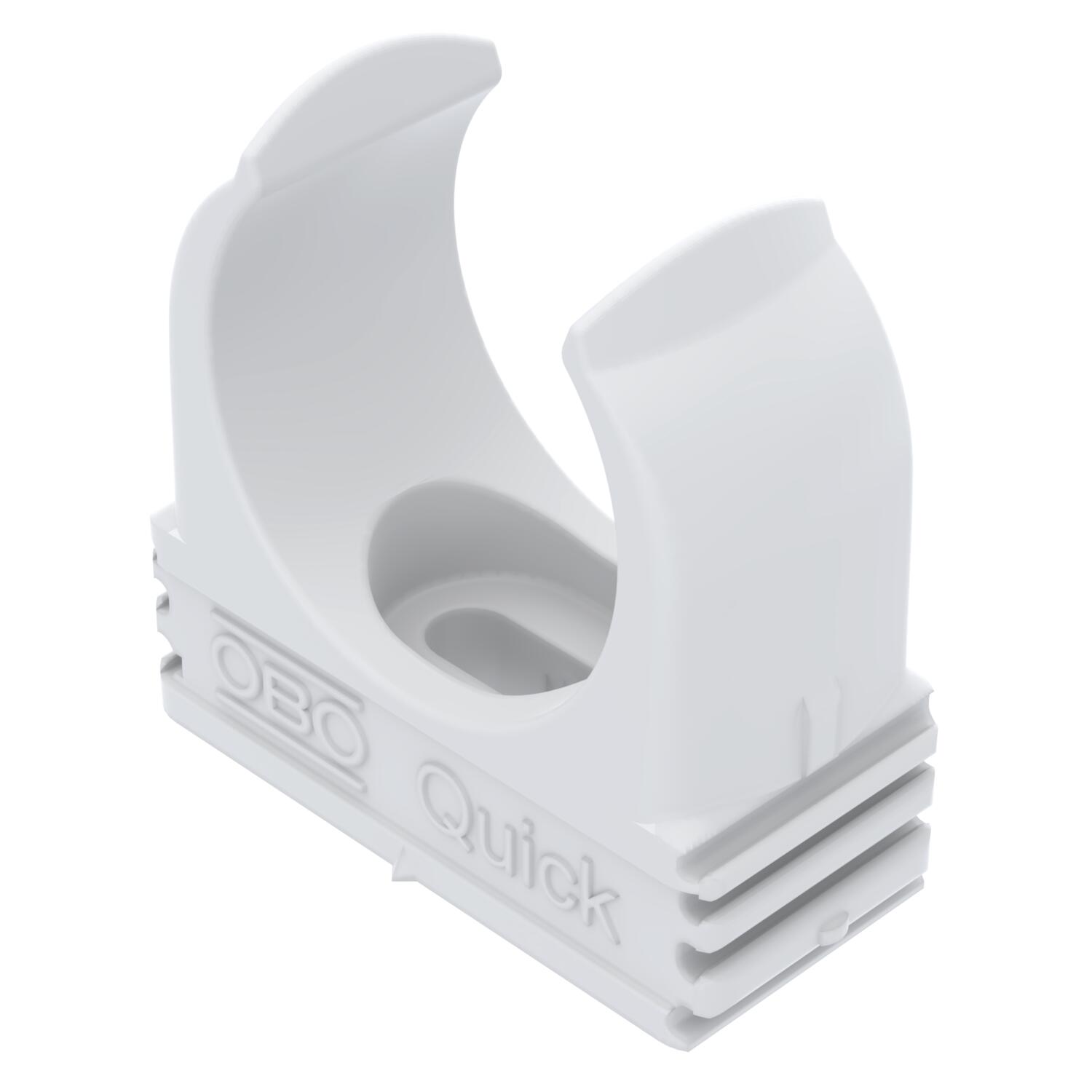

Collier en saillie ignifuge pour la fixation de tubes blindés métriques, de tubes très isolés légers ou lourds et de tubes d'installations électriques Quick-Pipe. Possibilités de fixation universelles au mur et au plafond, en intérieur ou dans une zone extérieure protégée. Avec trou oblong pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper. Montage de tubes sans outils. Peuvent être reliés en série, également avec un collier OBO Multi-Quick ou starQuick. La taille M16-M32 peut être vissée sur le filetage M6. Écart de fixation 50-60 cm, pour les valeurs maximales de résistance à l'arrachement F à une température ambiante de 20 °C, se reporter au tableau.
- Caractéristiques techniques
-
Caractéristiques techniques

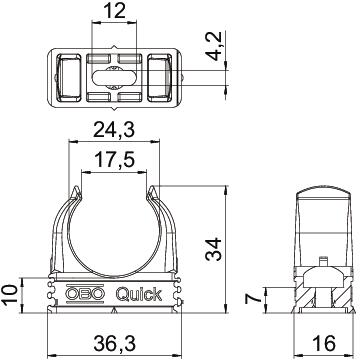

Avec garniture non Cote A 36,3 mm Cote B 16 mm Cote C 17,5 mm Cote D 24,3 mm Cote F 4,2 mm Couleur blanc pur; RAL 9010 Dimension M25 Dimension E 12 mm Dimension H 34 mm Dimension h 10 mm Dimension nominale/Texte M25 Emboîtable oui fermé non Matériau Polypropylène Nombre de câbles/tubes 1 Plage de serrage D max. 25 mm Plage de serrage D min. 25 mm Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C Résistant aux UV non Sans halogène oui Type de fixation Trou de vis Valeurs d'extraction 90 N - Tous les types
- Téléchargements
-
Fiche technique 2955 F M25 RW / 2149363 , 0.24MB , pdfBrochure Quick Pipe , 1.41MB , pdfREACH Déclaration de conformité 2955 F M25 RW / 2149363 , 0.12MB , pdfRoHS Déclaration de conformité 2955 F M25 RW / 2149363 , 0.12MB , pdf
