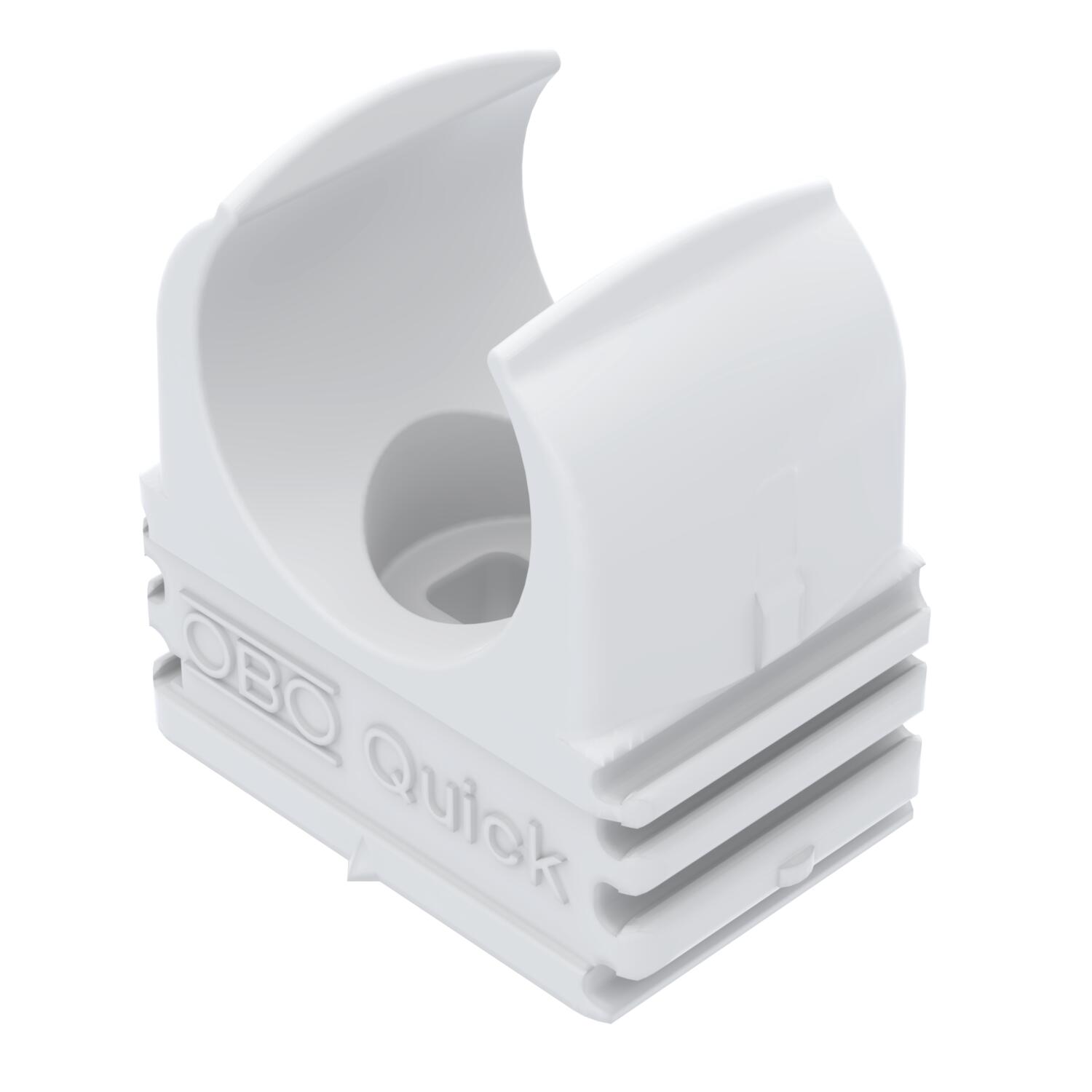

Collier Quick, ininflammable blanc pur

Réf. 2149351 | EAN 4012195585671

Description du produit

Description du produit

Collier en saillie ignifuge pour la fixation de tubes blindés métriques, de tubes très isolés légers ou lourds et de tubes d'installations électriques Quick-Pipe. Possibilités de fixation universelles au mur et au plafond, en intérieur ou dans une zone extérieure protégée. Avec trou oblong pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper. Montage de tubes sans outils. Peuvent être reliés en série, également avec un collier OBO Multi-Quick ou starQuick. La taille M16-M32 peut être vissée sur le filetage M6. Écart de fixation 50-60 cm, pour les valeurs maximales de résistance à l'arrachement F à une température ambiante de 20 °C, se reporter au tableau.
  • Marquage sur produits métriques
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • sans halogène ; sans chlore, fluor et brome
  • résistant au fil incandescent 750°C
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Filetage, métrique
Caractéristiques techniques

Caractéristiques techniques

Avec garniture non

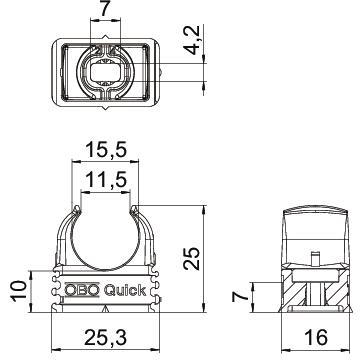

Cote A 25,3 mm
Cote B 16 mm
Cote C 11,5 mm
Cote D 15,5 mm
Cote F 4,2 mm
Couleur blanc pur; RAL 9010
Dimension M16
Dimension E 7 mm
Dimension h 10 mm
Dimension H 25 mm
Dimension nominale/Texte M16
Emboîtable oui
fermé non
Matériau Polypropylène
Nombre de câbles/tubes 1
Plage de serrage D max. 16 mm
Plage de serrage D min. 16 mm
Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C
Résistant aux UV non
Sans halogène oui
Type de fixation Trou de vis
Valeurs d'extraction 65 N
Tous les types

Tous les types

Type Dimension nominale/Texte Réf. Quantité Plus petite unité de vente
2955 F M16 RW M16 2149351
100 Pièce
2955 F M20 RW M20 2149357
100 Pièce
2955 F M25 RW M25 2149363
100 Pièce
2955 F M32 RW M32 2149369
50 Pièce
2955 F M40 RW M40 2149375
50 Pièce
