Description du produit

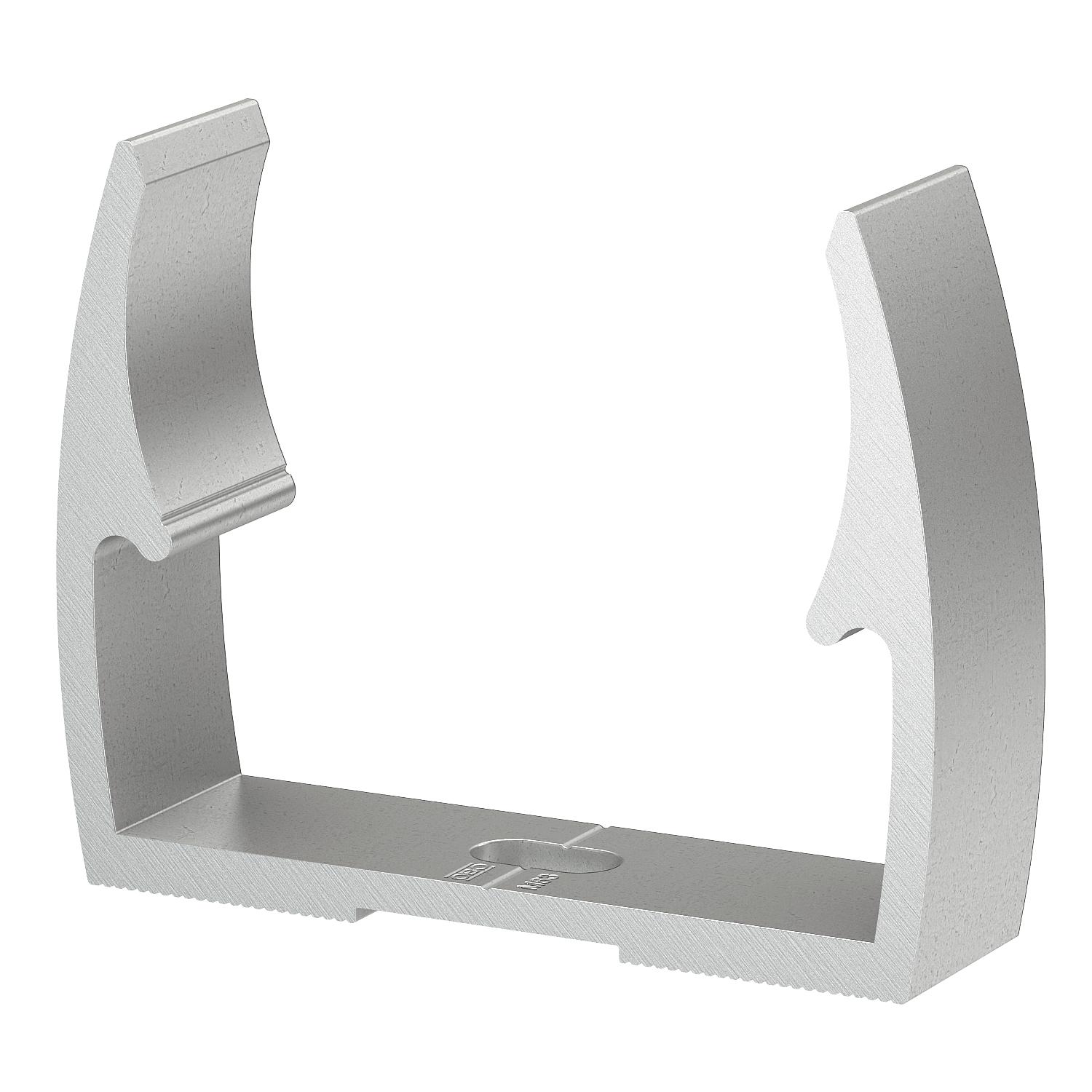

Collier Quick OBO type ALQ M,
pour tous les tubes métriques en aluminium, ainsi que pour les tubes isolants légers et lourds. Convient pour le raccord du système de tubes OBO, matériau : ALU.
Les aides au centrage du tube permettent une insertion optimale du tube et font automatiquement tourner le collier dans la bonne position.
Trou longitudinal pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper.
Distance de fixation recommandée : 50-60 cm.
- Caractéristiques techniques
-
Caractéristiques techniques
Avec garniture non Cote A 25 mm Cote B 18 mm Cote F 9,5 mm Dimension M20 Dimension E 5,1 mm Dimension h 20 mm Dimension H 27,5 mm Dimension nominale/Texte 20 Emboîtable non fermé non Matériau Aluminium Nombre de câbles/tubes 1 Plage de serrage D max. 20 mm Plage de serrage D min. 20 mm Résistant aux UV oui Sans halogène non Type de fixation Trou de vis - Tous les types
- Téléchargements
-
Fiche technique ALQ M20 / 2149920 , 0.17MB , pdfDéclaration de conformité ALQ M20 / 2149920 , 0.18MB , pdfREACH Déclaration de conformité ALQ M20 / 2149920 , 0.12MB , pdfRoHS Déclaration de conformité ALQ M20 / 2149920 , 0.12MB , pdf
