Collier d'écartement 732 FT 1,5 | | 53 | 63 | Acier | galvanisé à chaud par trempage

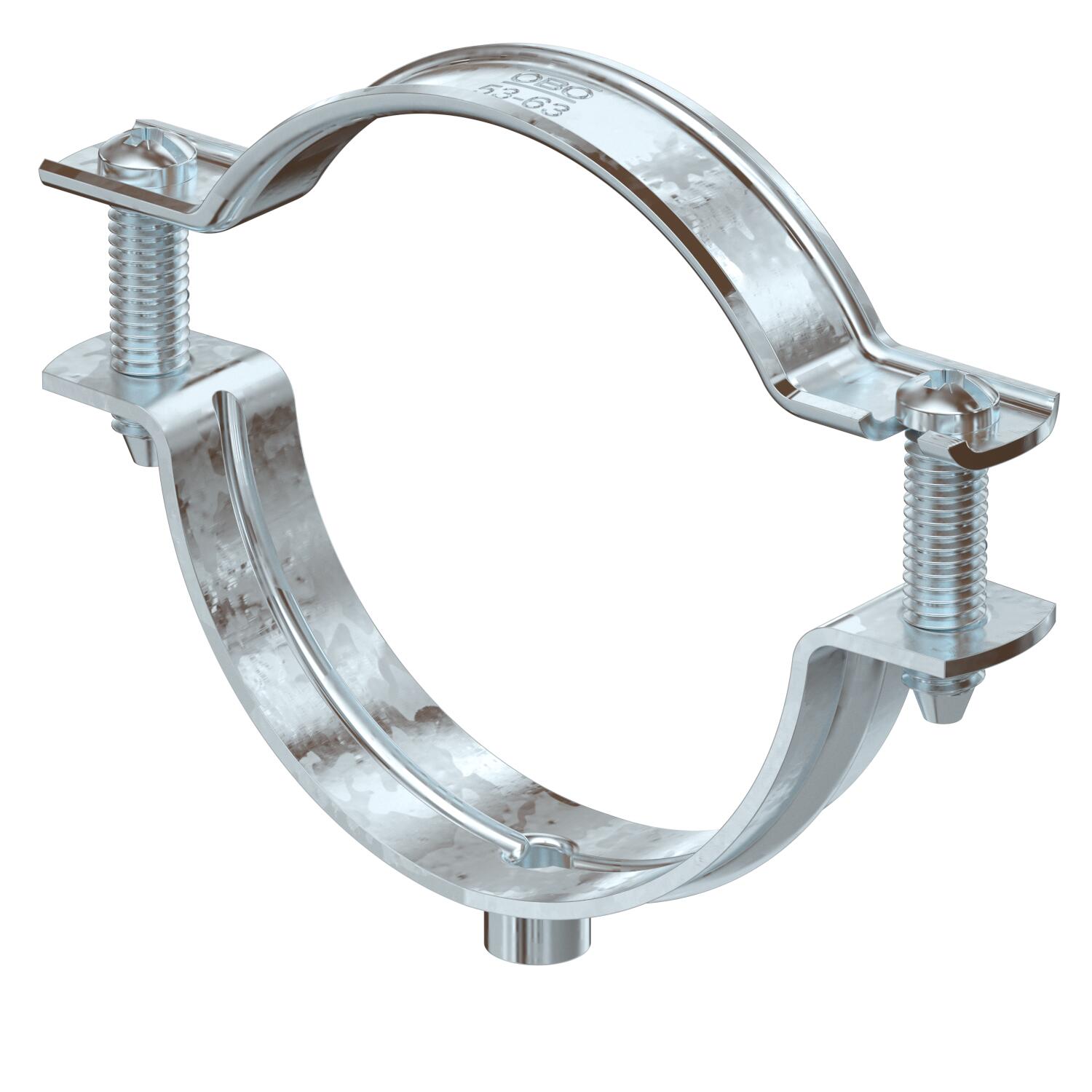

Collier d'écartement 732 FT

Réf. 1362389 | EAN 4012196599455

Réf. / Type

Épaisseur du matériau

Plage de serrage D min.

Plage de serrage D max.

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

Collier d’écartement pour le montage de tubes et câbles au mur, au plafond et au sol. Avec partie supérieure autobloquante. Fixation par l’embase avec filetage intérieur. Surfaces G et FT à partir de la taille 20 des colliers convenant au montage avec cloueur ou pistolet de scellement.

Autorisé pour la maintenance conformément à la norme DIN 4102, partie 12, classes de maintenance E 30 jusqu'à E 90.

Caractéristiques techniques

Caractéristiques techniques

Avec gaine en matière plastique	non
Convient pour les espaces coupe-feu	oui

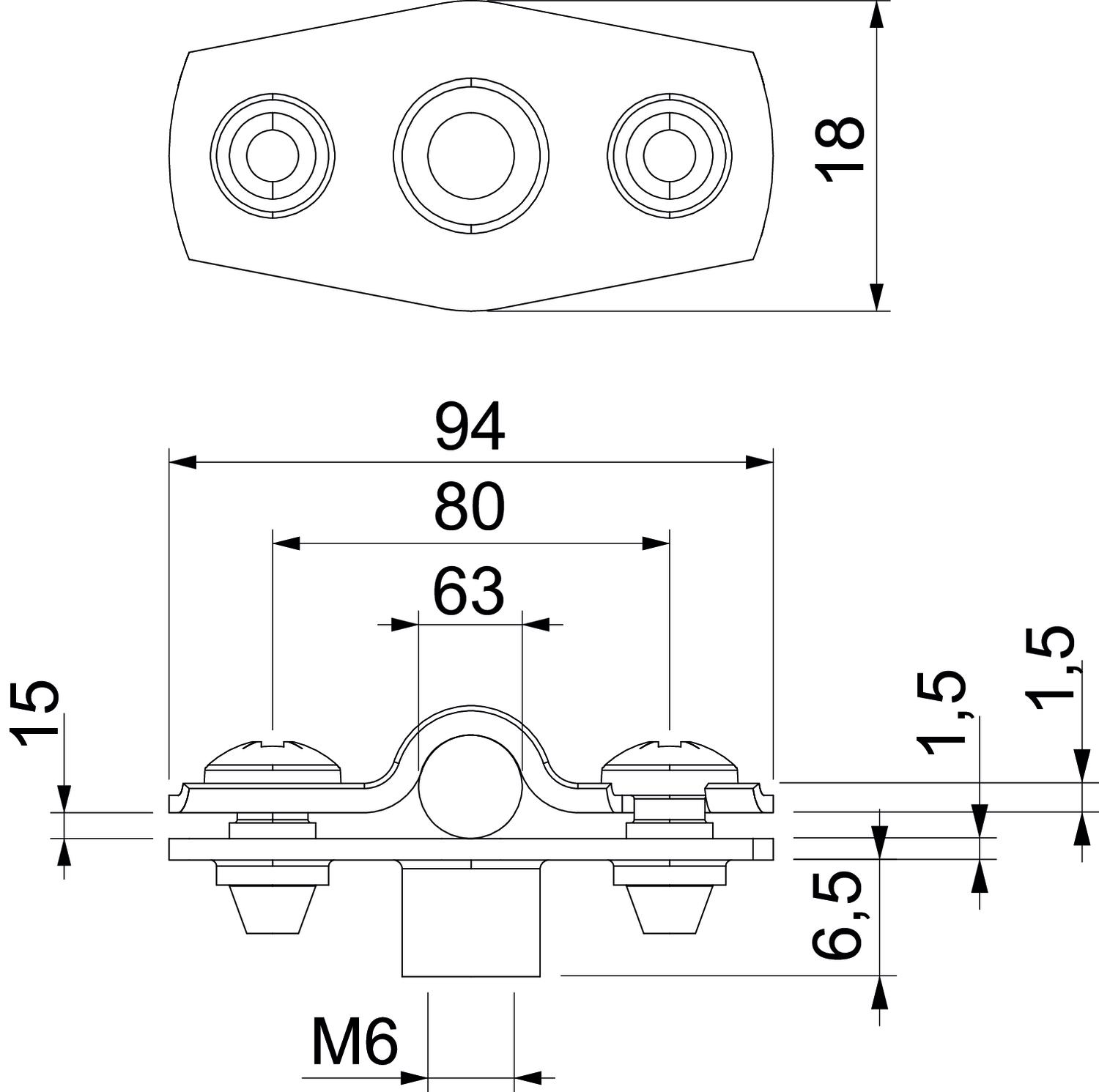

Cote A	94 mm
Cote B	80 mm
Cote b	18 mm
Cote D	63 mm
Cote H1	6,5 mm
Cote x	15 mm
Dimension	53-63mm
Dimension d max.	63 mm
Dimension d min.	53 mm
Dimension t1 (mm)	1,5
Dimension t2 (mm)	1,5

Distance au mur	oui
Épaisseur du matériau	1,5 mm
Matériau	Acier
Modèle	fermé
Nombre de câbles/tubes	1
Plage de serrage D max.	63 mm
Plage de serrage D min.	53 mm
pour un diamètre de	53 - 63
Résistant aux UV	oui
Sans halogène	oui
Surface	galvanisé à chaud par trempage
Type de fixation	Raccord fileté

Tous les types

Tous les types

Type	Épaisseur du matériau	Plage de serrage D min.	Plage de serrage D max.	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
ASG 732 6 FT	1,25 mm	5 mm	6 mm	Acier	galvanisé à chaud par trempage	1362354	Pièce	25 Pièce
ASG 732 7 FT	1,25 mm	6 mm	7 mm	Acier	galvanisé à chaud par trempage	1362356	Pièce	25 Pièce
ASG 732 8 FT	1,25 mm	7 mm	8 mm	Acier	galvanisé à chaud par trempage	1362358	Pièce	25 Pièce
ASG 732 10 FT	1,25 mm	8 mm	10 mm	Acier	galvanisé à chaud par trempage	1362360	Pièce	25 Pièce
ASG 732 12 FT	1,25 mm	10 mm	12 mm	Acier	galvanisé à chaud par trempage	1362362	Pièce	25 Pièce
ASG 732 14 FT	1,25 mm	12 mm	14 mm	Acier	galvanisé à chaud par trempage	1362364	Pièce	25 Pièce
ASG 732 17 FT	1,25 mm	14 mm	17 mm	Acier	galvanisé à chaud par trempage	1362367	Pièce	25 Pièce
ASG 732 20 FT	1,25 mm	17 mm	20 mm	Acier	galvanisé à chaud par trempage	1362369	Pièce	25 Pièce
ASG 732 25 FT	1,25 mm	20 mm	25 mm	Acier	galvanisé à chaud par trempage	1362372	Pièce	25 Pièce
ASG 732 30 FT	1,5 mm	25 mm	30 mm	Acier	galvanisé à chaud par trempage	1362374	Pièce	20 Pièce
ASG 732 36 FT	1,5 mm	30 mm	36 mm	Acier	galvanisé à chaud par trempage	1362378	Pièce	20 Pièce
ASG 732 44 FT	1,5 mm	36 mm	44 mm	Acier	galvanisé à chaud par trempage	1362382	Pièce	20 Pièce
ASG 732 53 FT	1,5 mm	44 mm	53 mm	Acier	galvanisé à chaud par trempage	1362386	Pièce	20 Pièce
ASG 732 63 FT	1,5 mm	53 mm	63 mm	Acier	galvanisé à chaud par trempage	1362389	Pièce	20 Pièce
