Collier d’écartement 732 A2 1,5 | | 36 | 44 | acier inoxydable 1.4301 |

Collier d’écartement 732 A2

Réf. 1362644 | EAN 4012196609468

Réf. / Type

Épaisseur du matériau

Plage de serrage D min.

Plage de serrage D max.

Matériau	acier inoxydable 1.4301

Description du produit

Description du produit

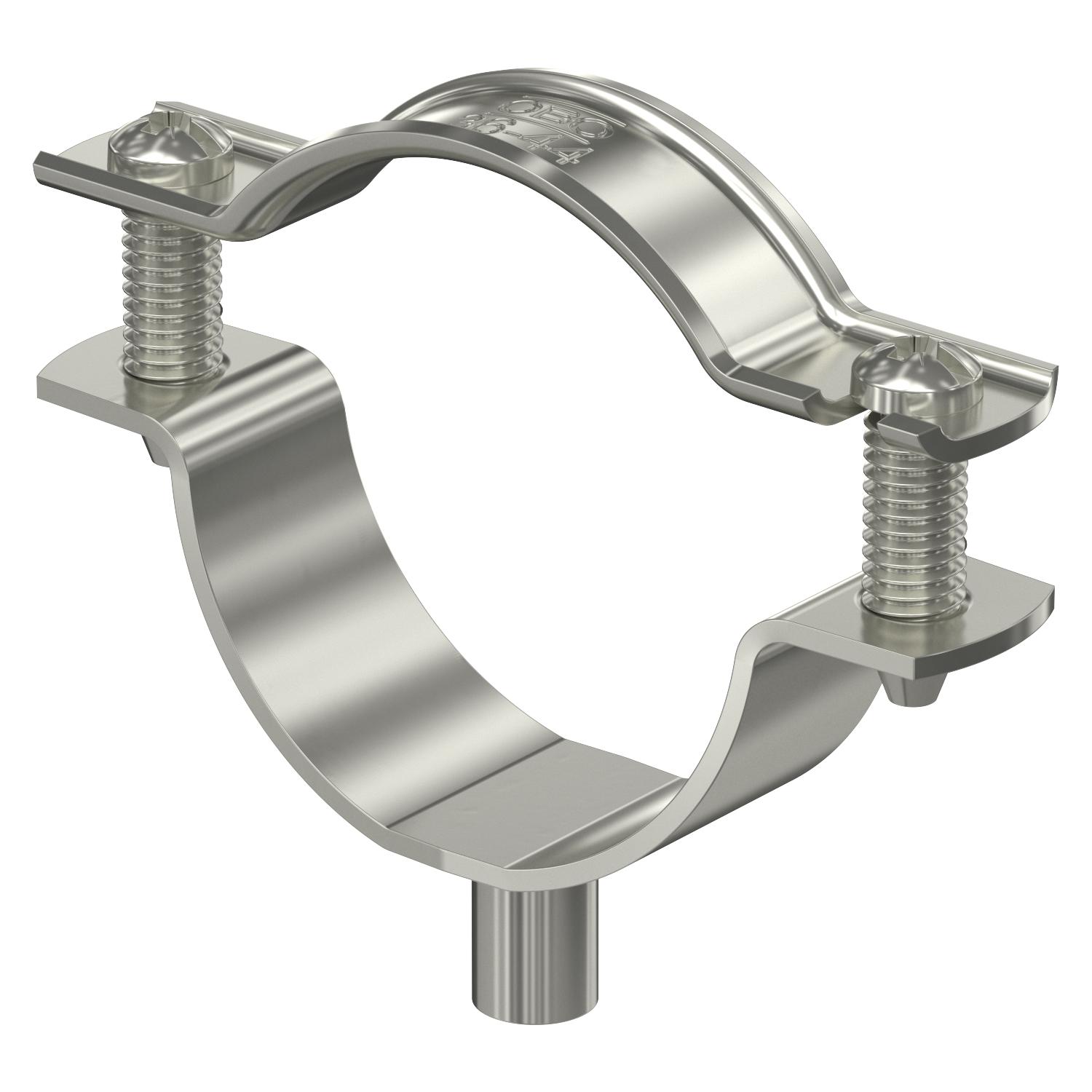

Collier d’écartement pour le montage de tubes et câbles au mur, au plafond et au sol. Avec partie supérieure autobloquante. Fixation par l’embase avec filetage intérieur. Surfaces G et FT à partir de la taille 20 des colliers convenant au montage avec cloueur ou pistolet de scellement.

Autorisé pour la maintenance conformément à la norme DIN 4102, partie 12, classes de maintenance E 30 jusqu'à E 90.

Caractéristiques techniques

Caractéristiques techniques

Avec gaine en matière plastique	non
Convient pour les espaces coupe-feu	oui

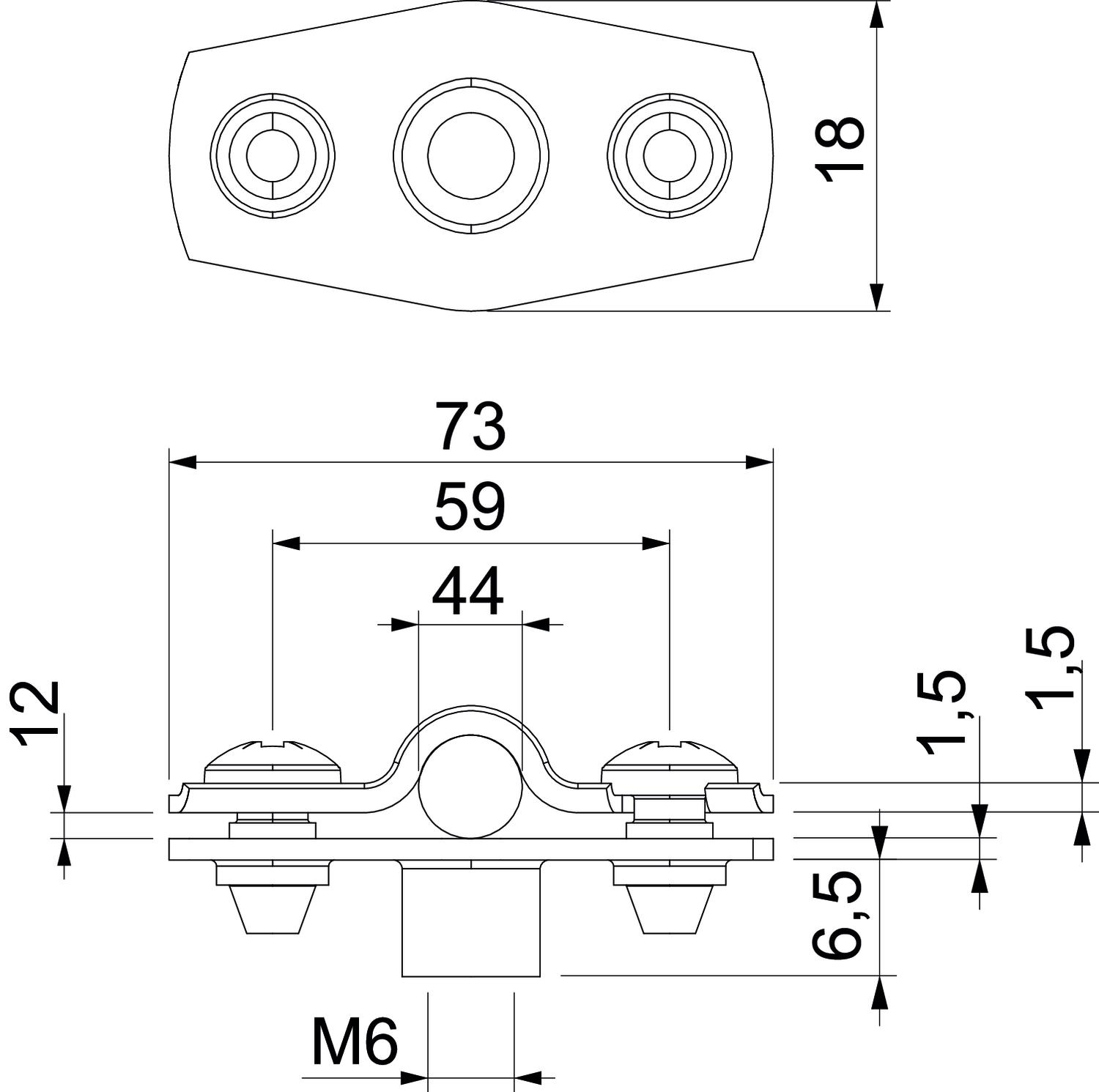

Cote A	73 mm
Cote B	59 mm
Cote b	18 mm
Cote D	44 mm
Cote H1	12 mm
Cote x	12 mm
Dimension	36-44mm
Dimension d max.	44 mm
Dimension d min.	36 mm
Dimension t1 (mm)	1,5

Dimension t2 (mm)	1,5
Distance au mur	oui
Épaisseur du matériau	1,5 mm
Matériau	acier inoxydable 1.4301
Modèle	fermé
Nombre de câbles/tubes	1
Plage de serrage D max.	44 mm
Plage de serrage D min.	36 mm
pour un diamètre de	36 - 44
Résistant aux UV	oui
Sans halogène	oui

Tous les types

Tous les types

Type	Épaisseur du matériau	Plage de serrage D min.	Plage de serrage D max.	Matériau	Réf.	Quantité	Plus petite unité de vente
ASG 732 6 A2	1,25 mm	5 mm	6 mm	acier inoxydable 1.4301	1362622	Pièce	25 Pièce
ASG 732 7 A2	1,25 mm	6 mm	7 mm	acier inoxydable 1.4301	1362624	Pièce	25 Pièce
ASG 732 8 A2	1,25 mm	7 mm	8 mm	acier inoxydable 1.4301	1362626	Pièce	25 Pièce
ASG 732 10 A2	1,25 mm	8 mm	10 mm	acier inoxydable 1.4301	1362628	Pièce	25 Pièce
ASG 732 12 A2	1,25 mm	10 mm	12 mm	acier inoxydable 1.4301	1362630	Pièce	25 Pièce
ASG 732 14 A2	1,25 mm	12 mm	14 mm	acier inoxydable 1.4301	1362632	Pièce	25 Pièce
ASG 732 17 A2	1,25 mm	14 mm	17 mm	acier inoxydable 1.4301	1362634	Pièce	25 Pièce
ASG 732 20 A2	1,25 mm	17 mm	20 mm	acier inoxydable 1.4301	1362636	Pièce	25 Pièce
ASG 732 25 A2	1,25 mm	20 mm	25 mm	acier inoxydable 1.4301	1362638	Pièce	25 Pièce
ASG 732 30 A2	1,5 mm	25 mm	30 mm	acier inoxydable 1.4301	1362640	Pièce	20 Pièce
ASG 732 36 A2	1,5 mm	30 mm	36 mm	acier inoxydable 1.4301	1362642	Pièce	20 Pièce
ASG 732 44 A2	1,5 mm	36 mm	44 mm	acier inoxydable 1.4301	1362644	Pièce	20 Pièce
ASG 732 53 A2	1,5 mm	44 mm	53 mm	acier inoxydable 1.4301	1362646	Pièce	20 Pièce
ASG 732 63 A2	1,5 mm	53 mm	63 mm	acier inoxydable 1.4301	1362648	Pièce	20 Pièce
