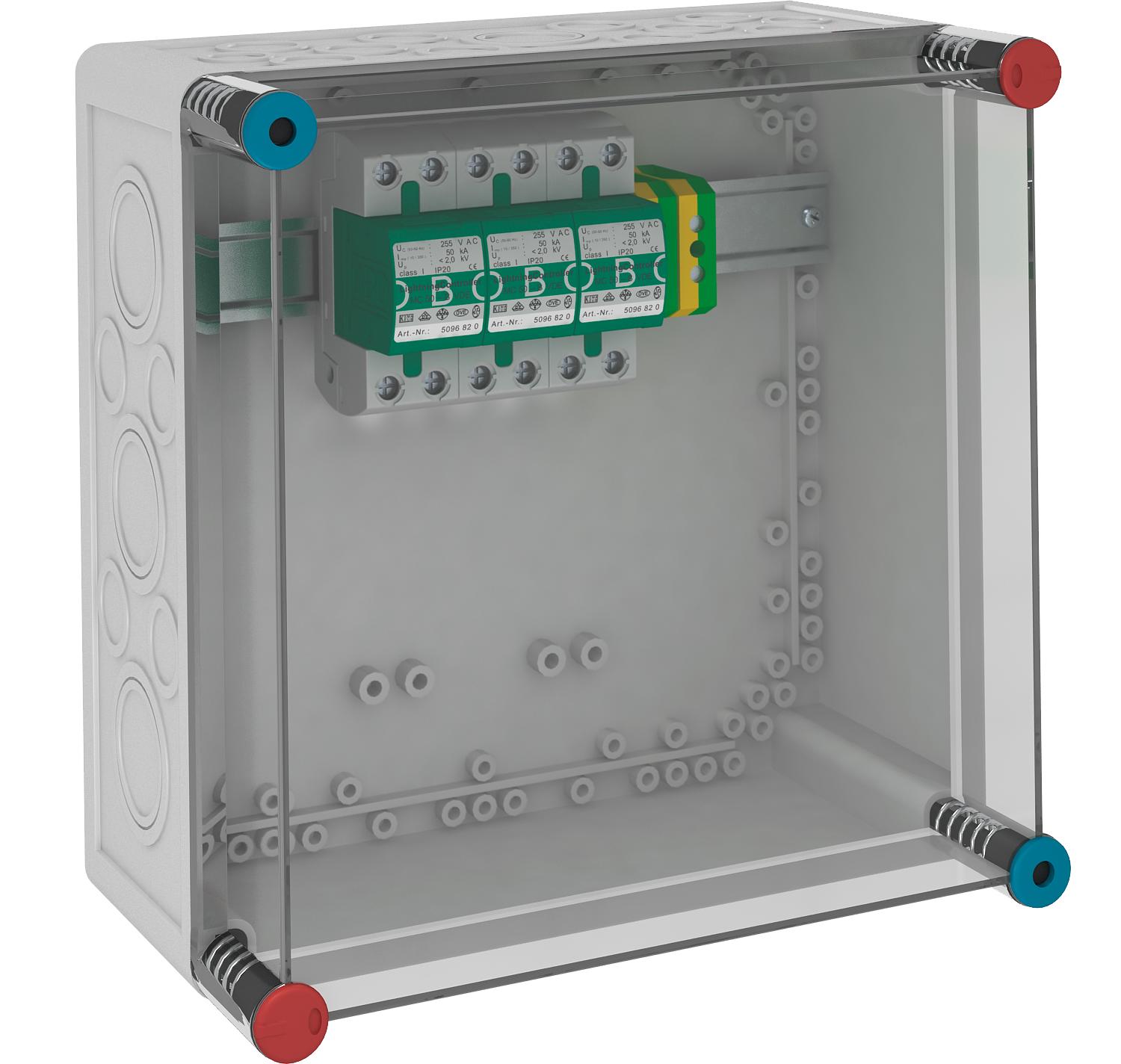

Coffret VG avec MC 50-B/3
Réf. 5089212 | EAN 4012195531074
- Description du produit
-
Description du produitSolution de protection par parafoudre de type 1 selon DIN EN 61643-11.
• Parafoudre MC 50-B/VDE monté dans un coffret isolant IP65, plombable
• Courant pulsé 100 kA (10/350 µs), testé BET
• Conforme aux exigences de la norme VDE-AR-N 4100
• Niveau de protection 2,0 kV
• Éclateurs blindés et sans soufflage d'arc
• Convient pour les réseaux TN-C
Exemple d'application: Installation dans la zone du précompteur conformément à la norme VDE-AR-N 4100.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 500 A Capacité de coupure de courant de suite (eff) [N-PE] 25 kA Classe d'essais type 1 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 150 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 150 kA Dimension 280V Indice de protection IP54 Modèle 3 pôles ; 255 V Modèle 3 Protection max contre les surintensités côté réseau 500 Report d'alarme non Résistance aux courts-circuits 25 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage prémonté dans le boîtier Type de réseau TN oui Type de réseau TN-C oui Type du réseau TN-C Type selon EN 61643-11 Type 1 ZPF 0→1 - Tous les types
- Téléchargements
-
Fiche technique VG 3-B TNC / 5089212 , 0.34MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
