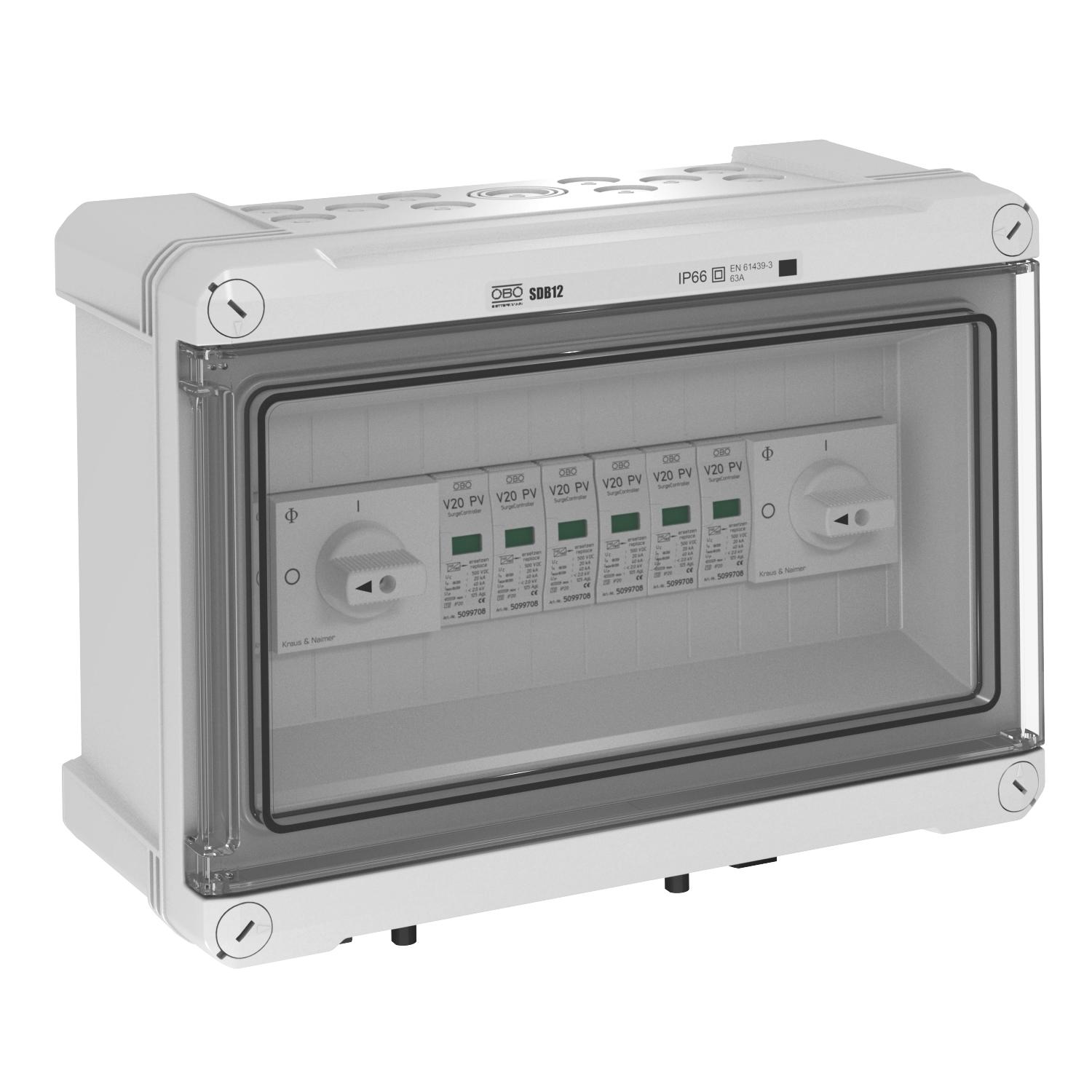

Coffret de protection PV type 2 avec connecteur MC4 et disjoncteur pour onduleur PV à 2 trackers MPP, 1 000 V CC IP66

Coffret de protection PV type 2 avec connecteur MC4 et disjoncteur pour onduleur PV à 2 trackers MPP, 1 000 V CC

Réf. 5088503 | EAN 4012196792214

Réf. / Type	5088503 / PKV-C1000ST110

Indice de protection	IP66

Description du produit

Description du produit

Solution système de type 2 avec connecteur mâle MC4 et disjoncteur pour onduleur photovoltaîque avec 2 tracker MPP, 1000 V CC

• Parafoudre à varistance, enfichable avec dispositif de coupure en câblage en Y résistant aux défauts selon la norme VDE 0100-712 (50539-12)
• faible niveau de protection en courant continu : <4,0 kV (Uoc max = 1000 V CC avec V20-C/0-500PV)
• Disjoncteur (1000V; 8A) pour une coupure sûre du câble de chaine CC
• une entrée de chaine PV(connecteur enfichable MC4) sur une entrée MPP, jusqu’à 30 A CC par borne
• prémonté dans le boîtier en polycarbonate (IP66), résistant aux U.V., pour utilisation en extérieur

Pour la protection en courant continu de l’onduleur d’installations photovoltaïques.

En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !

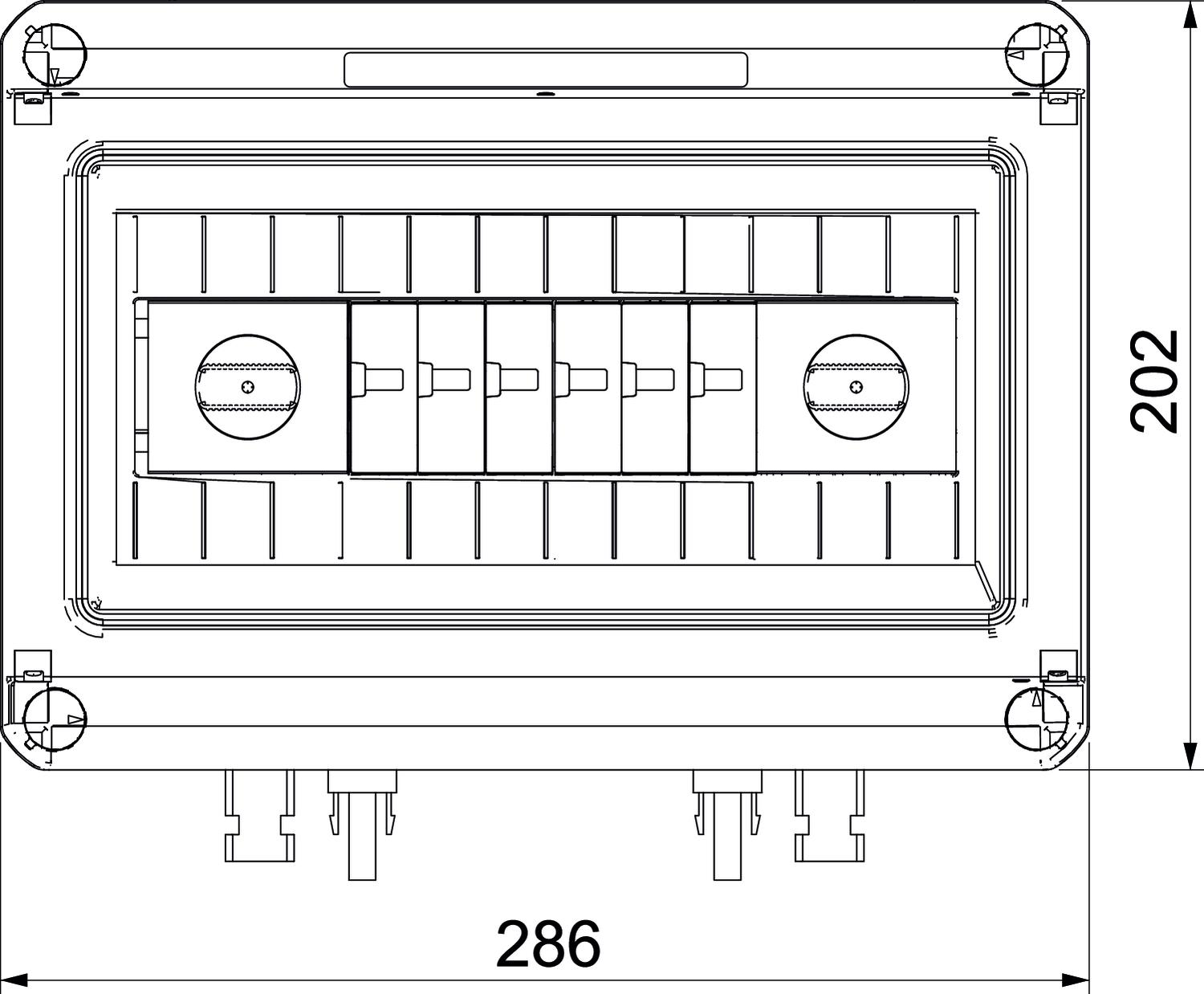

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	oui
Avec interrupteur sectionneur équipé	Non
Calibre de fusible maximum	125 A
Classe d'essais type 1	non
Classe d'essais type 2	oui
classe d'essais type 3	non
Couleur	gris clair; RAL 7035
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	1000V DC
Fonction de contrôle	Non
fusible de puissance intégré	non
Hauteur	191 mm
Indice de protection	IP66
Indice de protection code IK	IK05
Largeur	240 mm
Matériau	Polycarbonate
Max. courant de sortie	30 A
Max. Courant d’entrée par chaîne	30 A
Max. Tension d’entrée DC	1000 V
Max. Tension PV	1000 V
Modèle	3
Modèle	3 pôles PV
Nombre d'entrées	1
Nombre d’entrées de câbles	4

Nombre d’entrées de chaîne	1
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	25 °C
Profondeur	125 mm
Protection max contre les surintensités côté réseau	125
Report d'alarme	non
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	1000 V
Type d'entrée	MC4
Type de montage	prémonté dans le boîtier
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	autres
Type selon EN 61643-11	Type 2
ZPF	1→2
