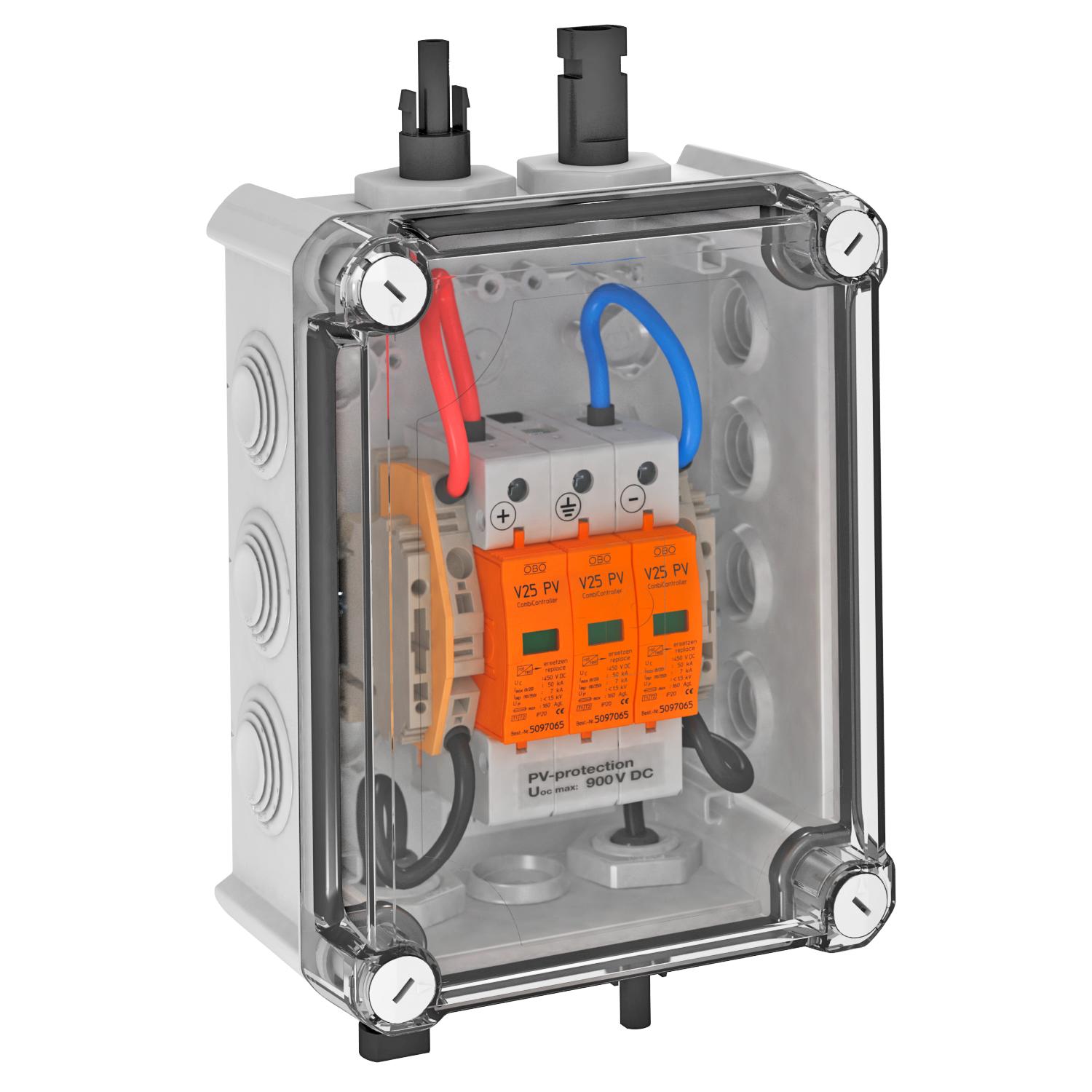

Coffret de protection PV type 1+2 avec connecteur MC4 pour onduleur PV à 1 tracker MPP, 900 V DC
Réf. 5088564 | EAN 4012196440573
- Description du produit
-
Description du produitSolution système type 1+2 avec connecteur mâle MC4 pour onduleur photovoltaïque avec un tracker MPP

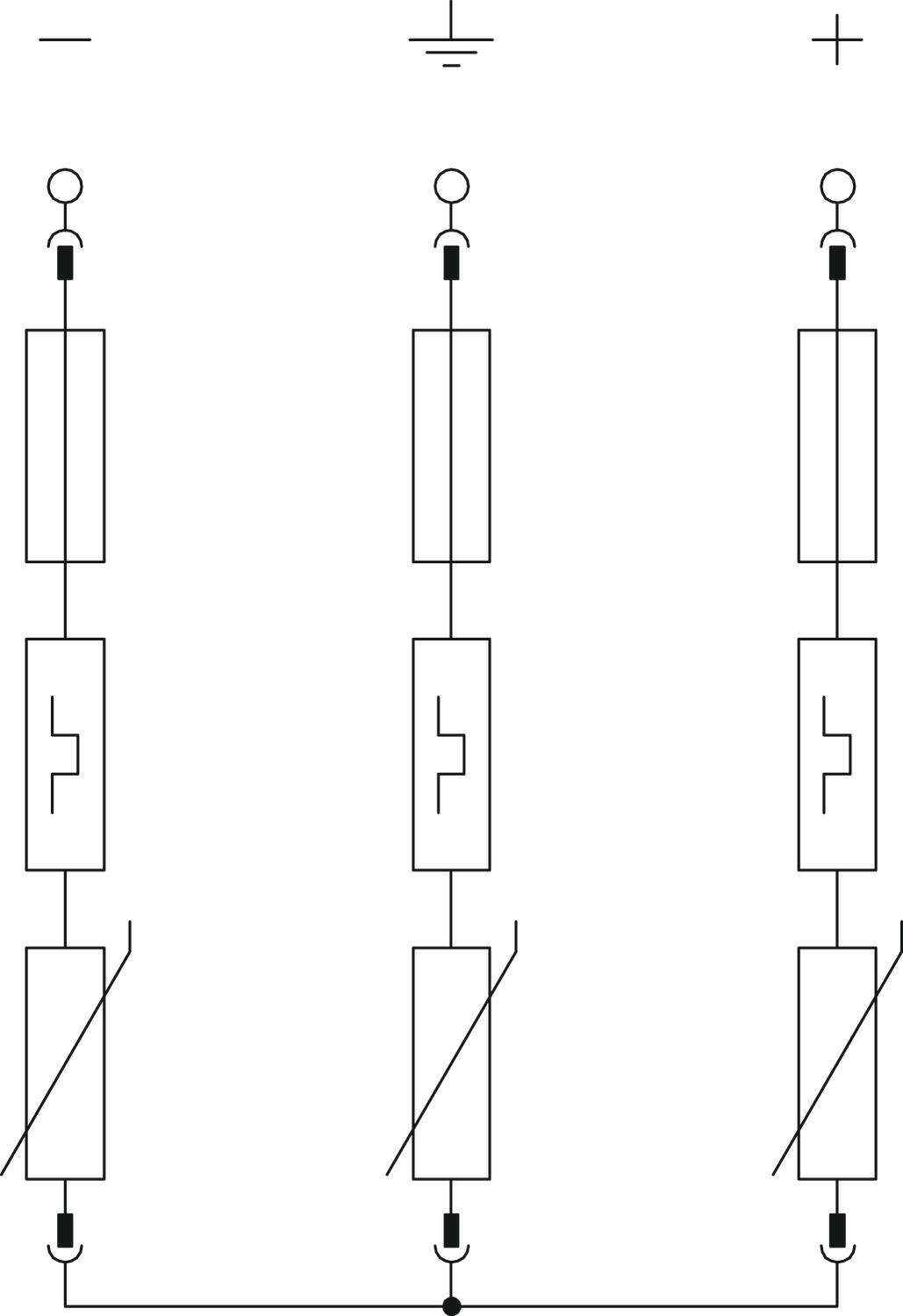

• Parafoudre à varistance, enfichable avec dispositif de coupure à commutation en Y résistante aux défauts selon la norme VDE 0100-712 (50539-12)
• Parafoudre combiné type 1+2 pour la liaison équipotentielle de protection contre la foudre selon la norme EN 62305 (VDE 0185-305)
• faible niveau de protection en courant continu : <3,0 kV (Uoc max = 900V CC avec V25-B+C/0-450PV)
• une entrée de chaine PV (connecteur enfichable MC4) sur une entrée MPP-WR, jusqu’à 30A CC par borne
• prémonté dans le boîtier en polycarbonate (IP66), résistant aux U.V., pour utilisation en extérieur
Pour la protection en courant continu de l’onduleur dans des installations photovoltaïques.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
-
- Caractéristiques techniques
-
Possibilités de raccordement

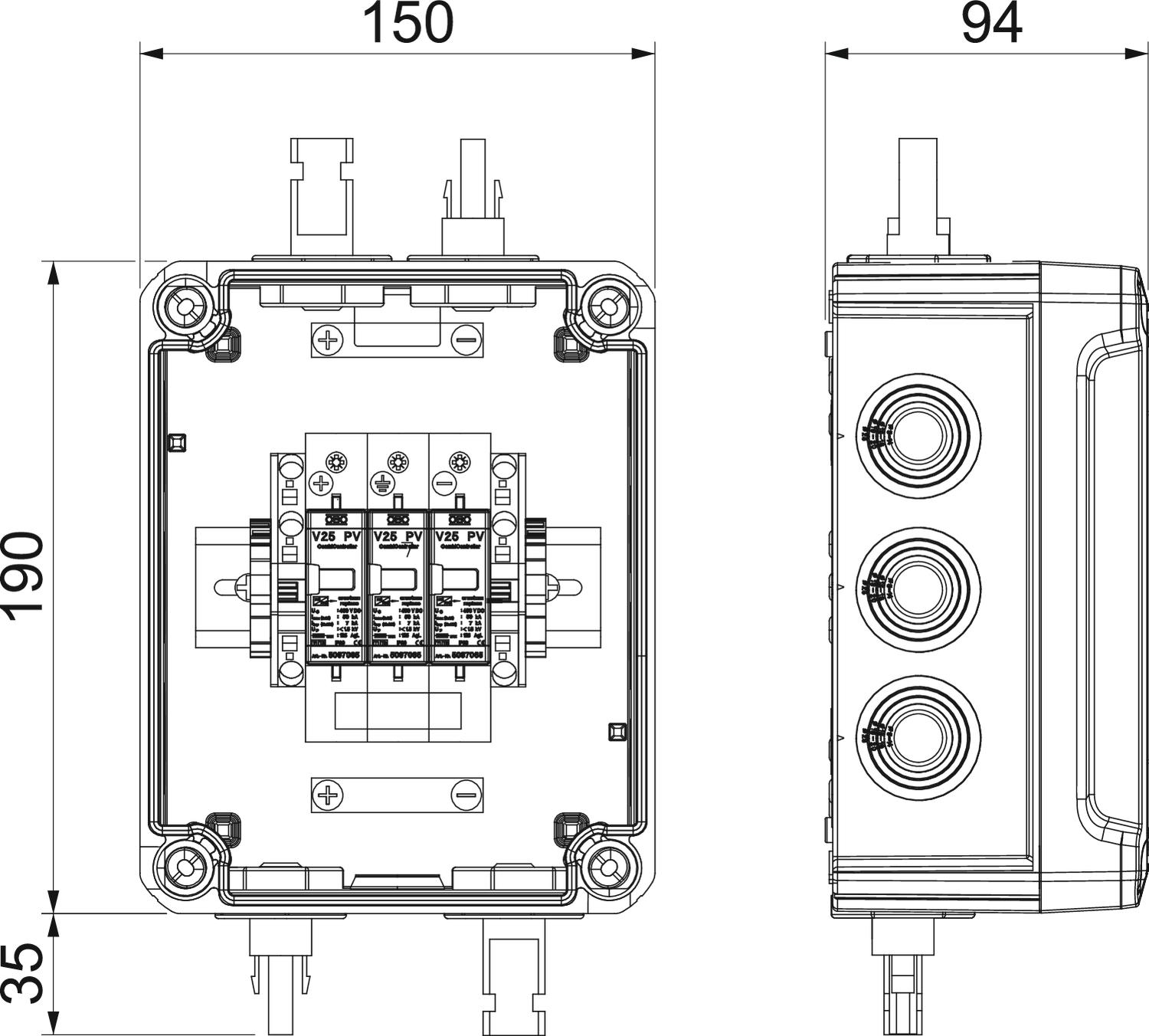

Anschlussart Generatoranschlusskasten MC4 Autre type de réseau non Avec interrupteur sectionneur équipé Non Classe d'essais type 1 oui Classe d'essais type 2 oui classe d'essais type 3 non Couleur gris clair; RAL 7035 Coupe-feu non Courant de choc de décharge (10/350 μs) 7 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 60 kA Courant de décharge nominal (8/20) 30 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 900V DC Entries per MPPT 1 Exits per MPPT 1 Fonction de contrôle Non Hauteur 150 mm Indice de protection IP66 Indice de protection code IK IK05 Largeur 190 mm Matériau du boîtier PC Max. courant de sortie 30 A Max. Courant d’entrée par chaîne 30 A Max. Tension d’entrée DC 900 V Max. Tension PV 900 V Modèle Pour 1 MPP et avec raccordement MC4 Nombre d'entrées 1 Nombre de pôles 3 Nombre d’entrées de câbles 4 Nombre d’entrées de chaîne 1 Number of MPPTs 1 Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -5 °C Profondeur 9 mm Report d'alarme non Section de conducteur flexible (à fils de faible diamètre) min. 25 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 900 V Type d'entrée MC4 Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CC (PV) Type de montage prémonté dans le boîtier Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau DC Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
