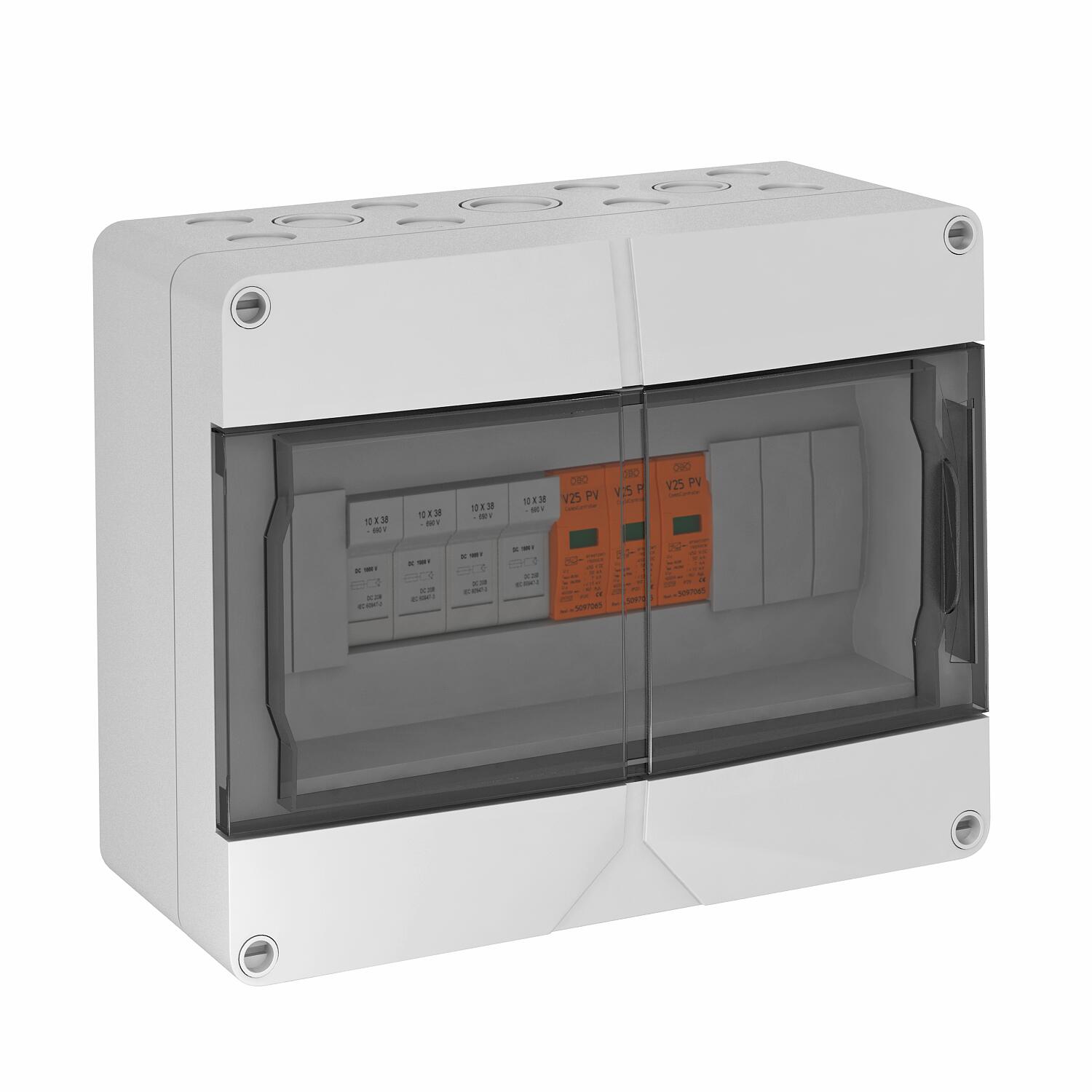

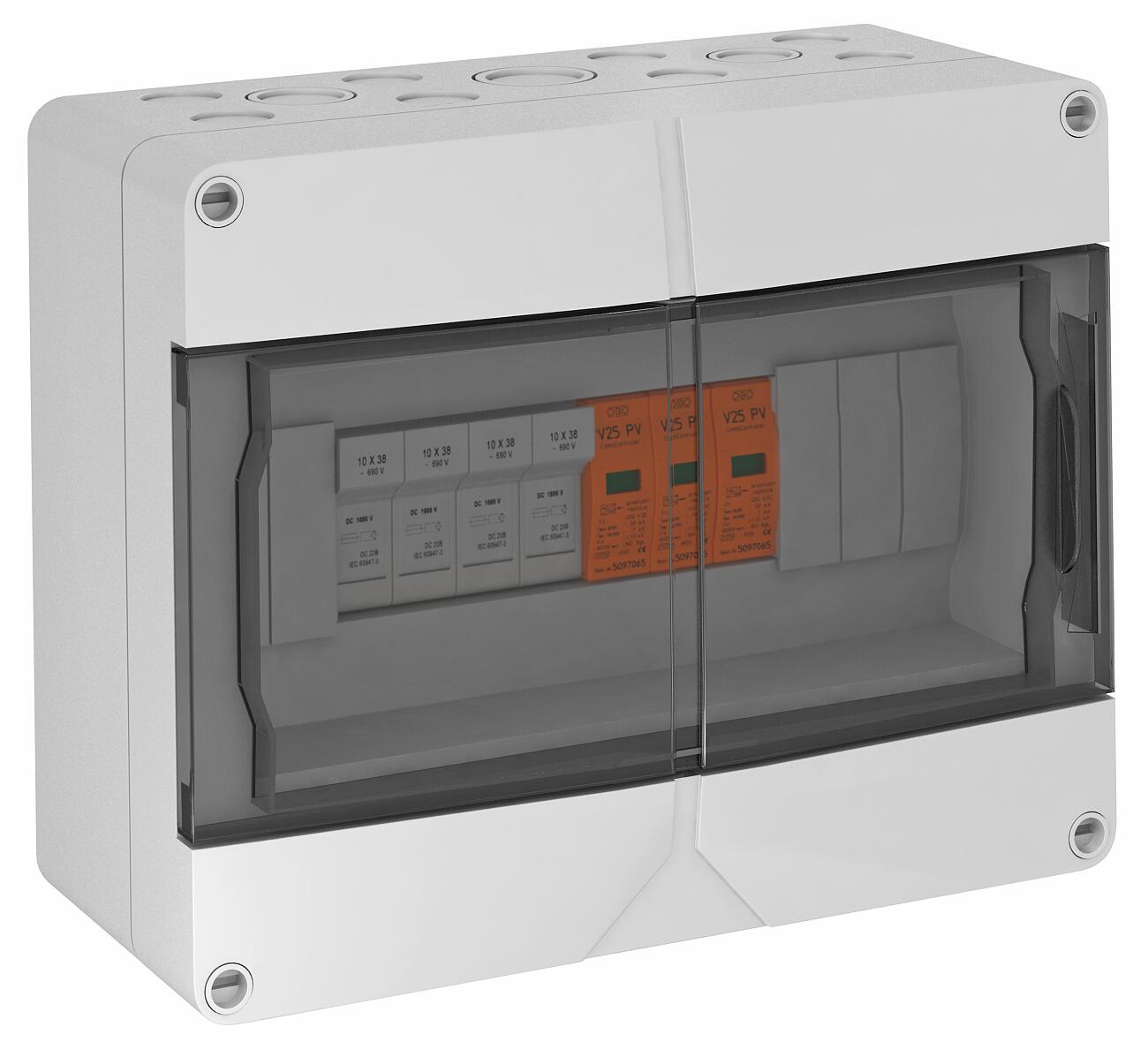

Coffret de protection PV avec 4 porte-fusibles V25, 900 V

Réf. 5088640 | EAN 4012196422654

5088640 / VG-BC PV900KS4
IP65
Description du produit
Description du produit
Solution système avec fusibles photovoltaïques (non équipés) pour onduleurs photovoltaïques avec un tracker MPP

• Commutation en Y résistant aux défauts selon VDE 0100-712 (50539-12)
• faible niveau de protection en courant continu : < 3,0 kV (Uoc max = 900V CC avec V25-B+C/0-450PV)
• Pôle (+) protégés par 4 fusibles PV 10 x 38 mm (non équipés), protection 900V CC
• 4 (-) pôles branchés en parallèle sur le boîtier via des bornes jusqu’à 6 mm², jusqu’à 30A CC par borne
• Prémonté dans le boîtier en polycarbonate (IP65), résistant aux U.V. pour utilisation en extérieur, avec kit de presse-étoupes

Pour la protection en courant continu de l’onduleur dans des installations photovoltaïques.

En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !



  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Possibilités de raccordement

Anschlussart Generatoranschlusskasten Tension spring terminal
Autre type de réseau non
Avec interrupteur sectionneur équipé Non
Classe d'essais type 1 oui
Classe d'essais type 2 oui
classe d'essais type 3 non
Couleur gris clair; RAL 7035
Courant de choc de décharge (10/350 μs) 7 kA
Courant de décharge maximal (8/20 μs) 50 kA
Courant de décharge nominal (8/20) 30 kA
Dimension 900V DC
Entries per MPPT 4
Exits per MPPT 4
Fonction de contrôle Non
Hauteur 200 mm
Indice de protection IP65
Indice de protection code IK IK07
Largeur 250 mm
Matériau du boîtier PC
Max. courant de sortie 30 A
Max. Courant d’entrée par chaîne 30 A
Max. Tension d’entrée DC 900 V
Modèle Type 1+2 dans boîtier avec porte-fusible (non monté)
Nombre d'entrées 4
Nombre d’entrées de câbles 16
Nombre d’entrées de chaîne 4
Number of MPPTs 1
Plage de températures d’utilisation max. 40 °C
Plage de températures d’utilisation min. -25 °C
Profondeur 122 mm
Report d'alarme non
Section de conducteur rigide (unifilaire/multifilaire) max. 6 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 0,5 mm²
Signalisation sur l'appareil optique
SPD selon CEI 61643-1 classe II
Température de service max. 80 °C
Température de service min. -40 °C
Temps de réponse <25 ns
Tension max. permanente CC 900 V
Type d'entrée vissage
Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CC (PV)
Type de montage prémonté dans le boîtier
Type de réseau CC oui
Type de réseau IT non
Type de réseau TN non
Type de réseau TN-C non
Type de réseau TN-C-S non
Type de réseau TN-S non
Type de réseau TT non
Type du réseau DC
Type selon EN 61643-11 Type 1+2
ZPF 1→2
Tous les types

Tous les types

Type Indice de protection Réf. Quantité Plus petite unité de vente
VG-BC PV900KS4 IP65 5088640
1 Pièce
