Attention : Cet article n'est plus actif. Vous pouvez trouver l’article actuel ici : 3492026 / Cheville à frapper avec collerette

Cheville d'ancrage BZ-IG

Réf. 3498376 | EAN 4012196429523

Acier
Description du produit

Description du produit

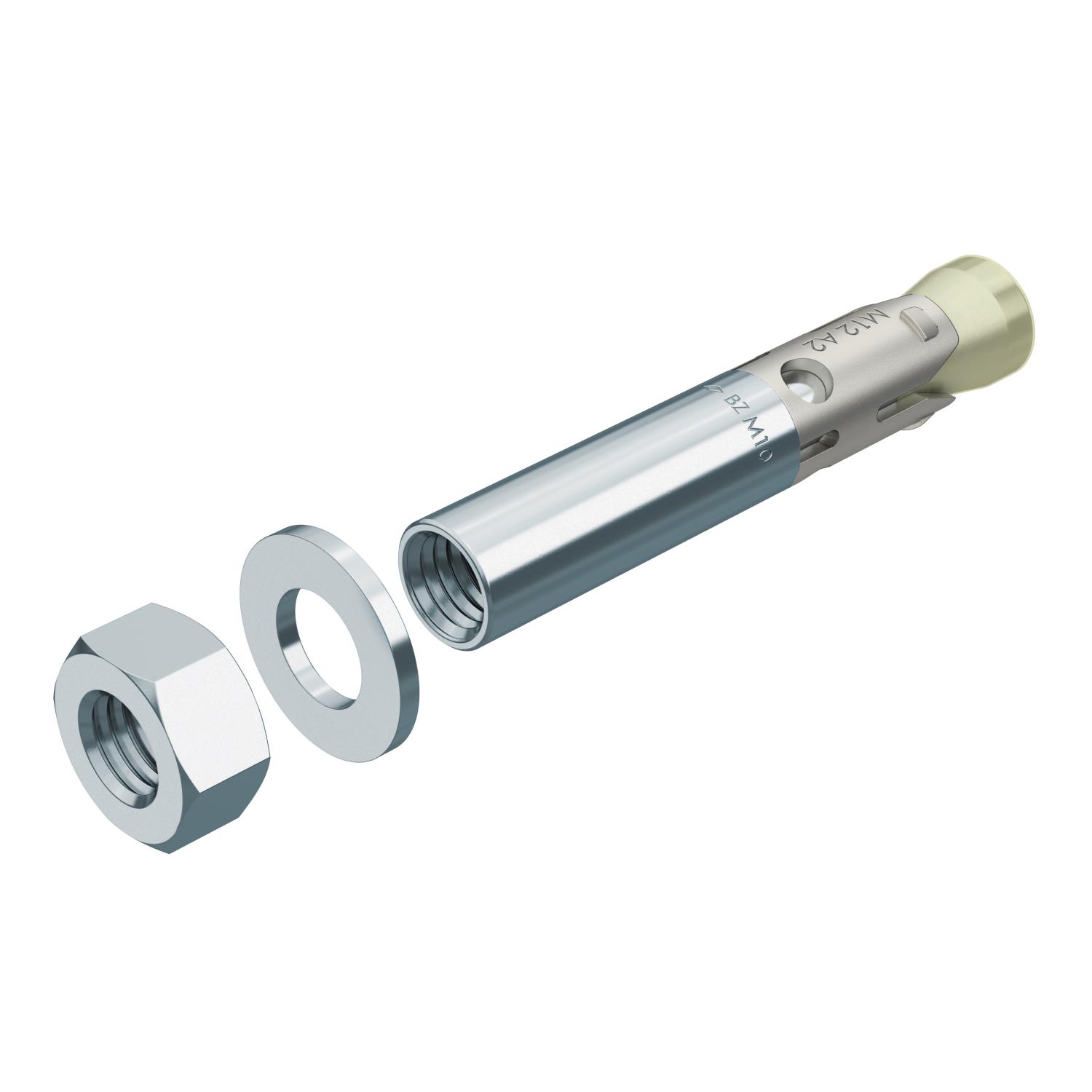

Goujon d'ancrage BZ-IG avec taraudage pour ancrage de charges semi-lourdes et lourdes dans du béton fissuré ou non fissuré. Il associe des charges admissibles élevées à de faibles entraxes et écartements entre les bords. Une contre-dépouille des alésages n'est pas nécessaire.
La fixation du composant est possible avec les vis à six pans et les vis à tête fraisée ainsi qu'un système à base d'écrou et de vis et d'une tige filetée courante.
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Dimensions

Cote L 86 mm
Diamètre de perçage min. 16 mm
Dimension M12x86
Filetage M12
Filetage, métrique 12
Longueur 86 mm
Matériau Acier
Modèle à frapper
Modèle Chevilles/clous/vis Tampon expansif
Plage de charge autorisée zone de traction 7,9
Profondeur de perçage 105 mm
Surface galvanisé
Type de filetage métrique
Tous les types

Tous les types

Type Longueur Filetage Matériau Réf. Quantité Plus petite unité de vente
BZ-IG M 8-0 62 mm M8 Acier 3498372
20 Pièce
BZ-IG M 10-0 70 mm M10 Acier 3498374
20 Pièce
BZ-IG M 12-0 86 mm M12 Acier 3498376
20 Pièce
Téléchargements

Télécharger

Déclaration de conformité BZ-IG M 12-0 / 3498376 , 0.29MB , pdf
Télécharger

BZ-IG M 12-0 / 3498376
Télécharger
