Chemin de câbles SKS-Magic® 60 A2 3050 | 500 | 60 | 1,5 | non | acier inoxydable | acier inoxydable 1.4301 | nu, traité

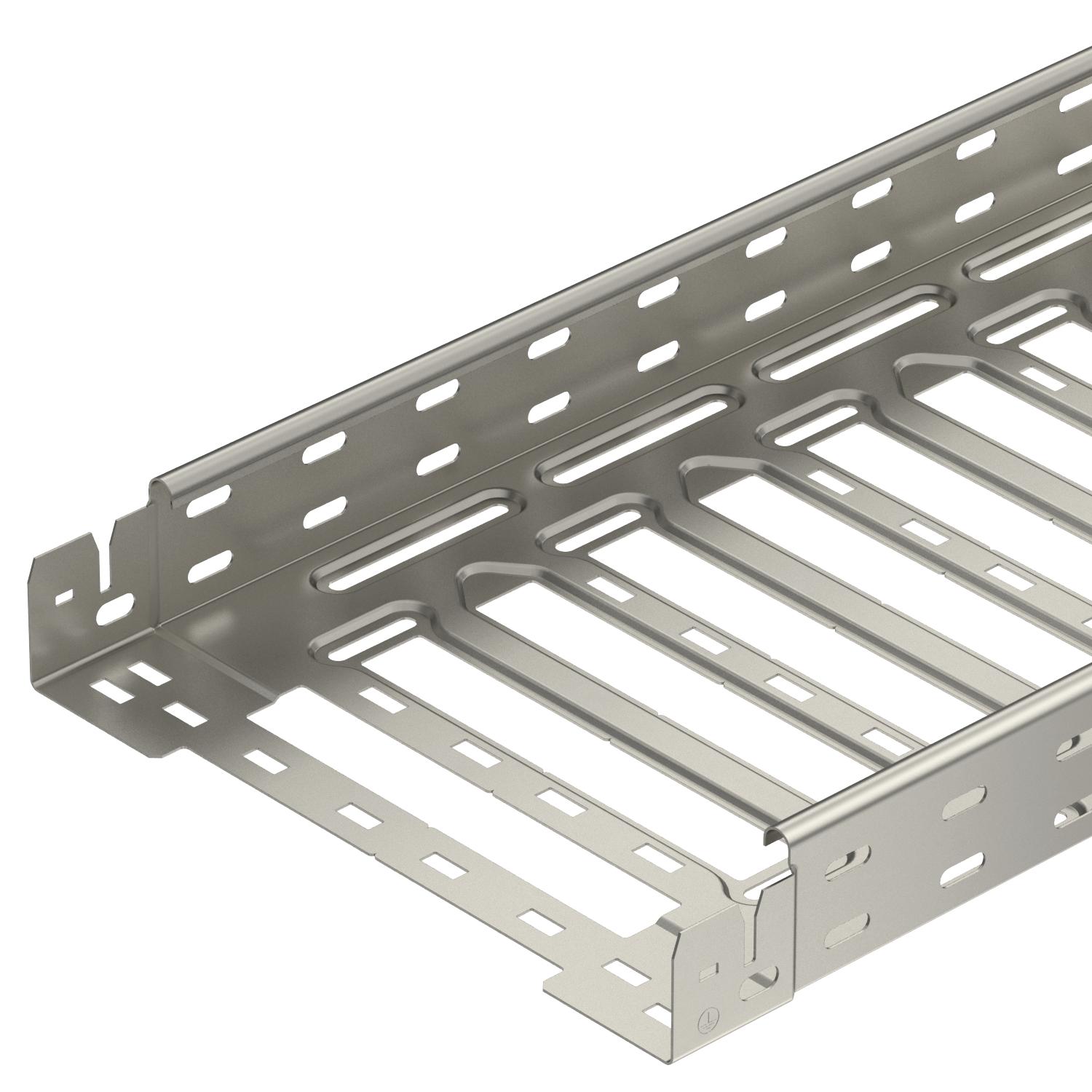

Chemin de câbles SKS-Magic® 60 A2

Réf. 6059500 | EAN 4012195832805

Réf. / Type

Longueur	3050 mm

Largeur

Hauteur	60 mm

Épaisseur de tôle	1,5 mm

Maintien en fonction	non

Couleur	acier inoxydable

Matériau	acier inoxydable 1.4301

Surface	nu, traité

Revenir à la vue d'ensemble

Description du produit

Description du produit

Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.

Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.

À partir d’une largeur de goulotte de 200 mm avec un pourcentage de trous de 30%, peut être utilisé dans des installations d’arrosage automatique selon la norme VdS 2092.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Atténuation magnétique du blindage avec couvercle	50 dB
Atténuation magnétique du blindage sans couvercle	20 dB
Avec couvercle	non
Cote B	500 mm
Cote L	380 mm
Cote x	396 mm
Cote y	462 mm
Couleur	acier inoxydable
Dimension	60x500x3050
Distance entre supports 2,0m	1,55 kN/m
Distance entre supports 1,5m	1,9 kN/m
Distance entre supports 2,5m	1,18 kN/m
Distance entre supports 3,0m	0,8 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	37,4616 kg CO₂e / 1 Mètre
Épaisseur de tôle	1,5 mm

Hauteur	60 mm
Insert installation de sprinkler	oui
Largeur	500 mm
Longueur	3050 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	29800 mm²
Section utile	298 cm²
Surface	nu, traité
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKSM 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Épaisseur de tôle	Maintien en fonction	Couleur	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	non	acier inoxydable	acier inoxydable 1.4301	nu, traité	6059490	m	3 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	non	acier inoxydable	acier inoxydable 1.4301	nu, traité	6059494	m	3 m

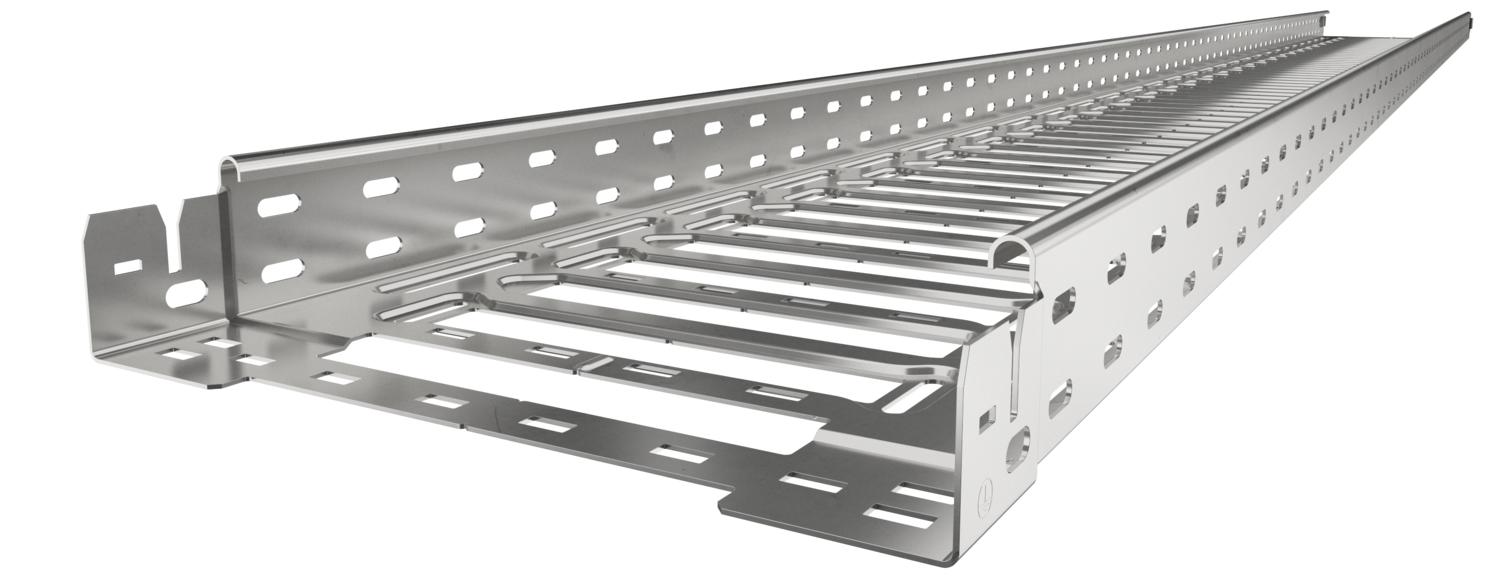

SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	non	acier inoxydable	acier inoxydable 1.4301	nu, traité	6059496	m	3 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	non	acier inoxydable	acier inoxydable 1.4301	nu, traité	6059498	m	3 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	non	acier inoxydable	acier inoxydable 1.4301	nu, traité	6059500	m	3 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	non	acier inoxydable	acier inoxydable 1.4301	nu, traité	6059502	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

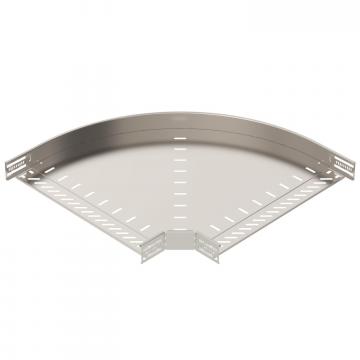

Coude à 90° 60 A2	RB 90 650 A2	6036630	Pièce	1 Pièce
Coude à angle réglable 60 A2	RB W 650 A2	6037160	Pièce	1 Pièce
Dérivation à monter 60 A2	RAA 650 A2	6042321	Pièce	1 Pièce

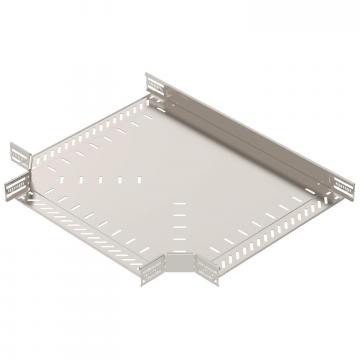

Pièce en T 60 A2	RT 650 A2	6038168	Pièce	1 Pièce

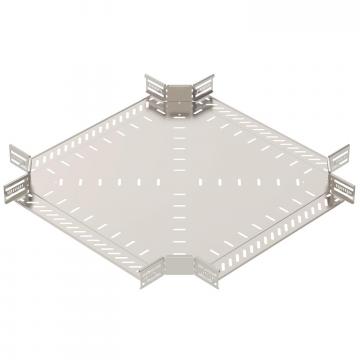

Croix 60/500 A2	RK 650 A2	7027509	Pièce	1 Pièce

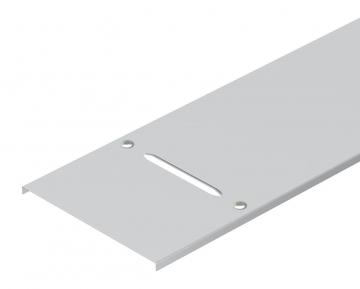

Couvercle avec verrou tournant A2	DRL 500 A2	6052959	m	3 m

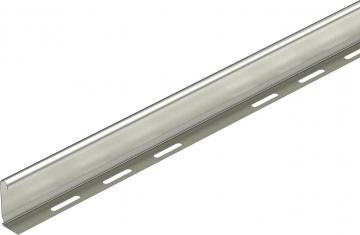

Séparateur 60 A2	TSG 60 A2	6062084	m	3 m
