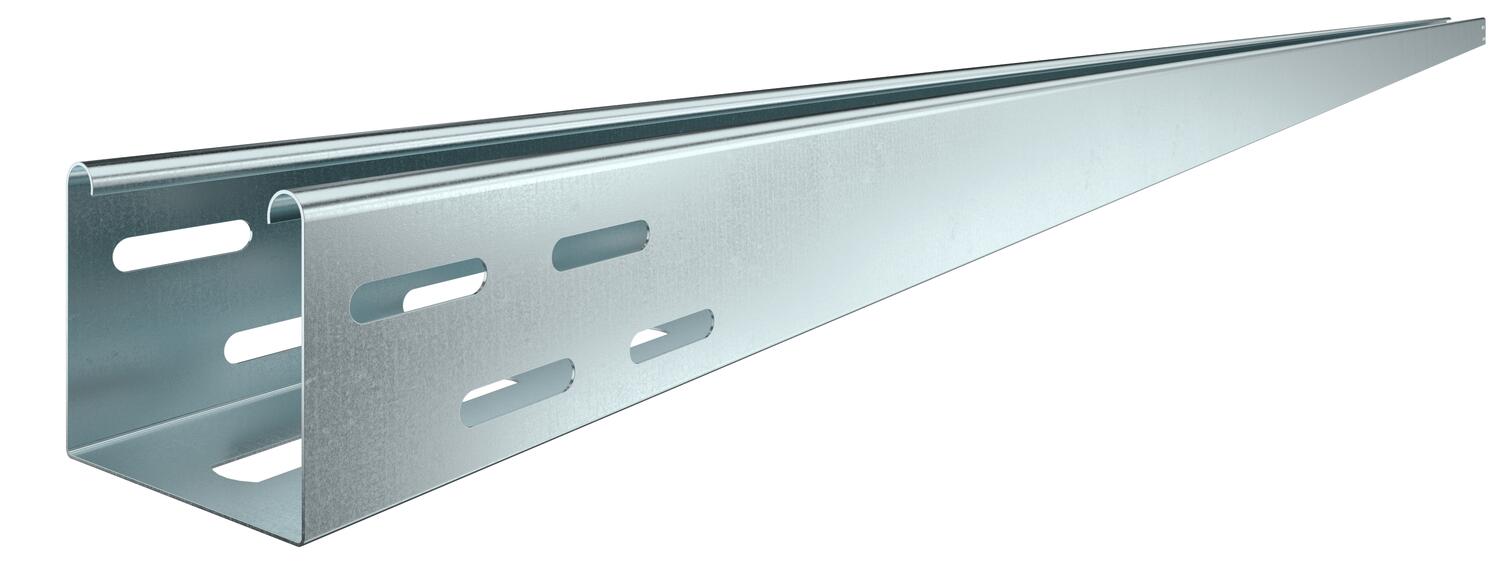

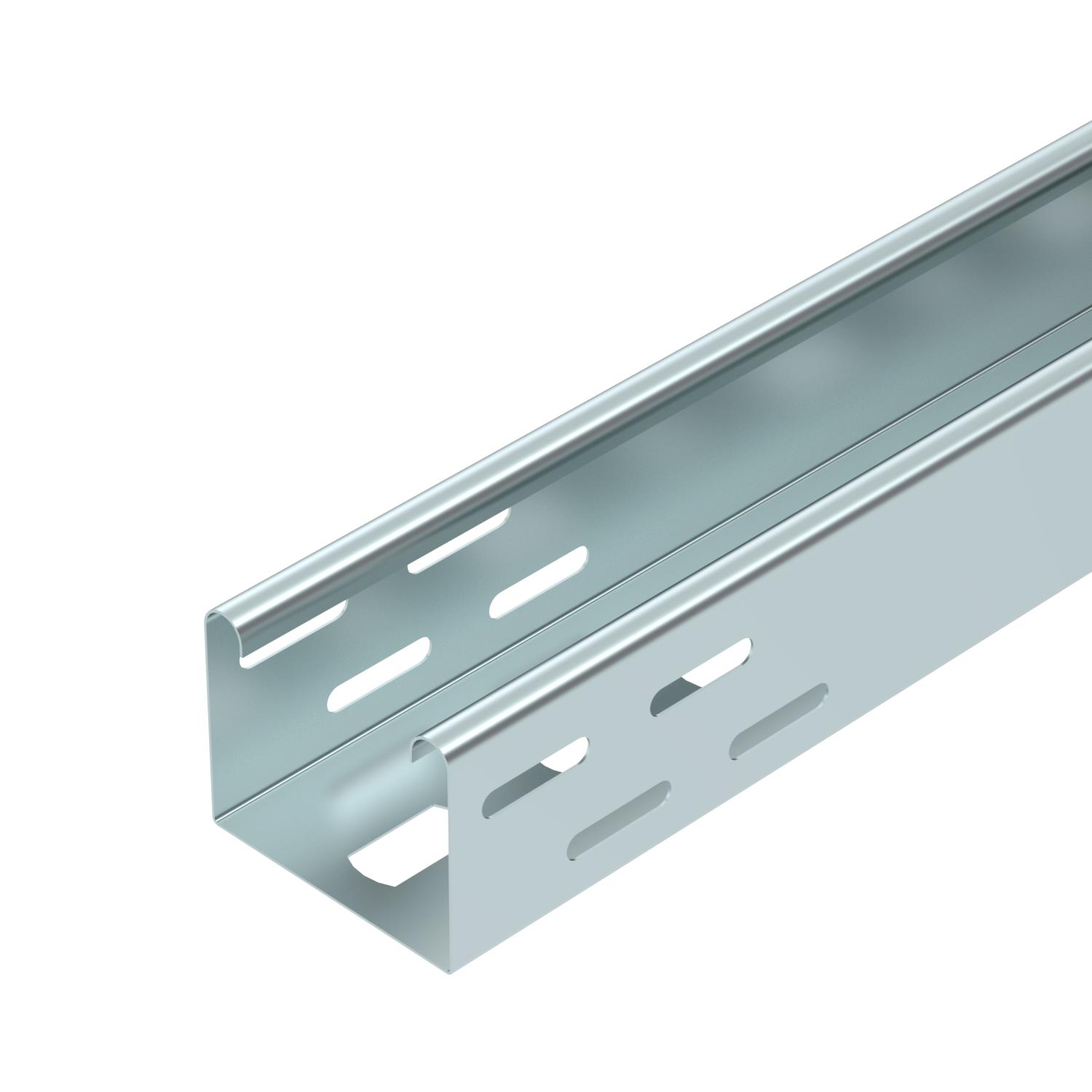

Chemin de câbles pour luminaires FS
Réf. 6055810 | EAN 4012196943876
- Description du produit
-
Description du produitCanal support de luminaires avec fond perforé pour la fixation d'éclairage et le passage de câbles.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

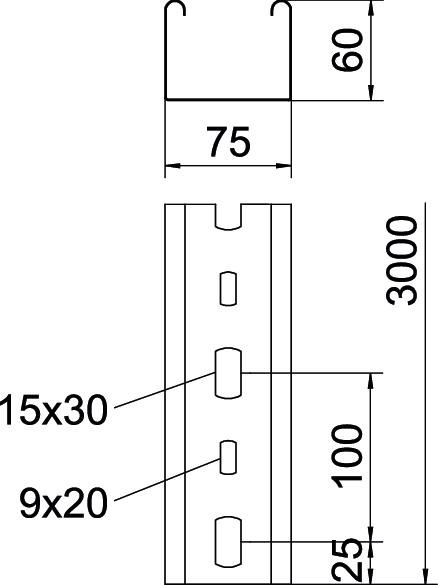

Acier inoxydable, teint non Couleur zinc Dimension 60x75x3000 Distance entre supports 2,0m 0,55 kN/m Distance entre supports 1,5m 0,8 kN/m Distance entre supports 2,5m 0,35 kN/m Distance entre supports 3,0m 0,25 kN/m Épaisseur de tôle 0,75 mm Hauteur 60 mm Largeur 75 mm Longueur 3000 mm Matériau Acier Perforation de montage dans le fond oui Perforation latérale oui Section utile 42 cm² Surface galvanisé par bande Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques

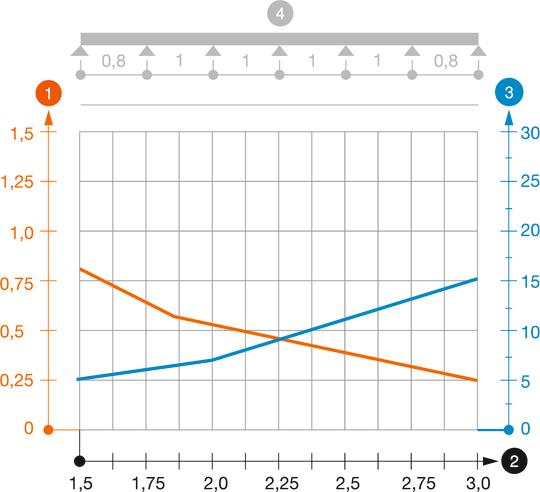

Diagramme de charge du canal support de luminaires de type LTR
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FS
DRL 075 FS 6052029 3 m

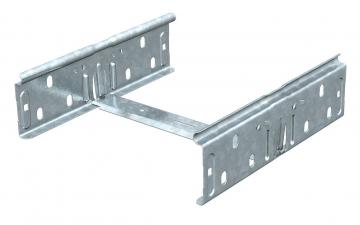

Kit de raccord droit FS
RV 607 FS 6068150 10 Pièce

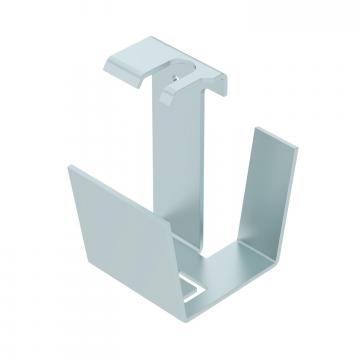

Suspension centrale pour canal support de luminaires FS
MAH LTR FS 6358810 25 Pièce - Téléchargements
-
