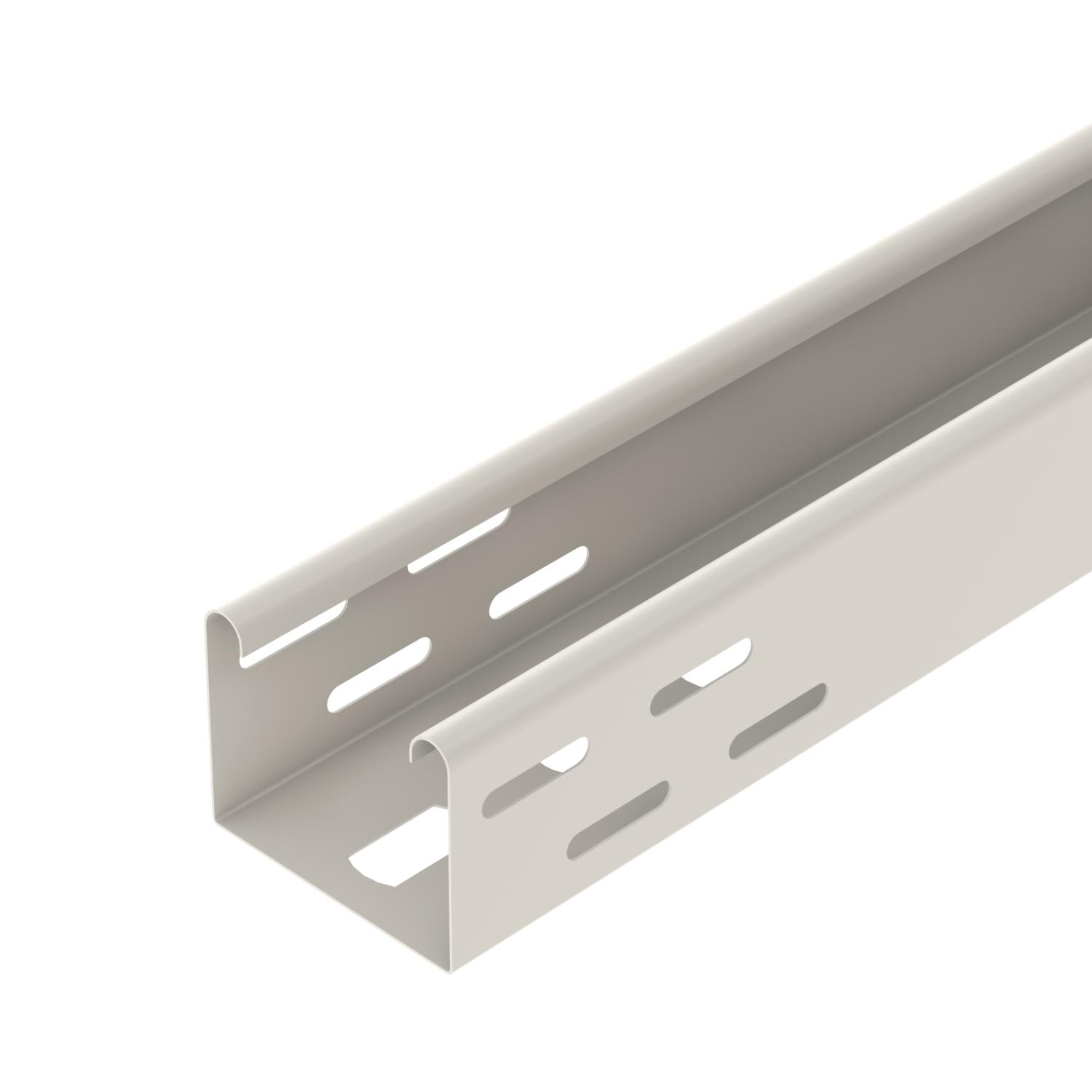

Chemin de câbles pour luminaires, blanc pur

Réf. 6055820 | EAN 4012195163329

6055820 / LTR 3000 FSK RW
3000 mm
75 mm
0,75 mm
Acier
PES50 - Polyester / époxy
Description du produit
Description du produit

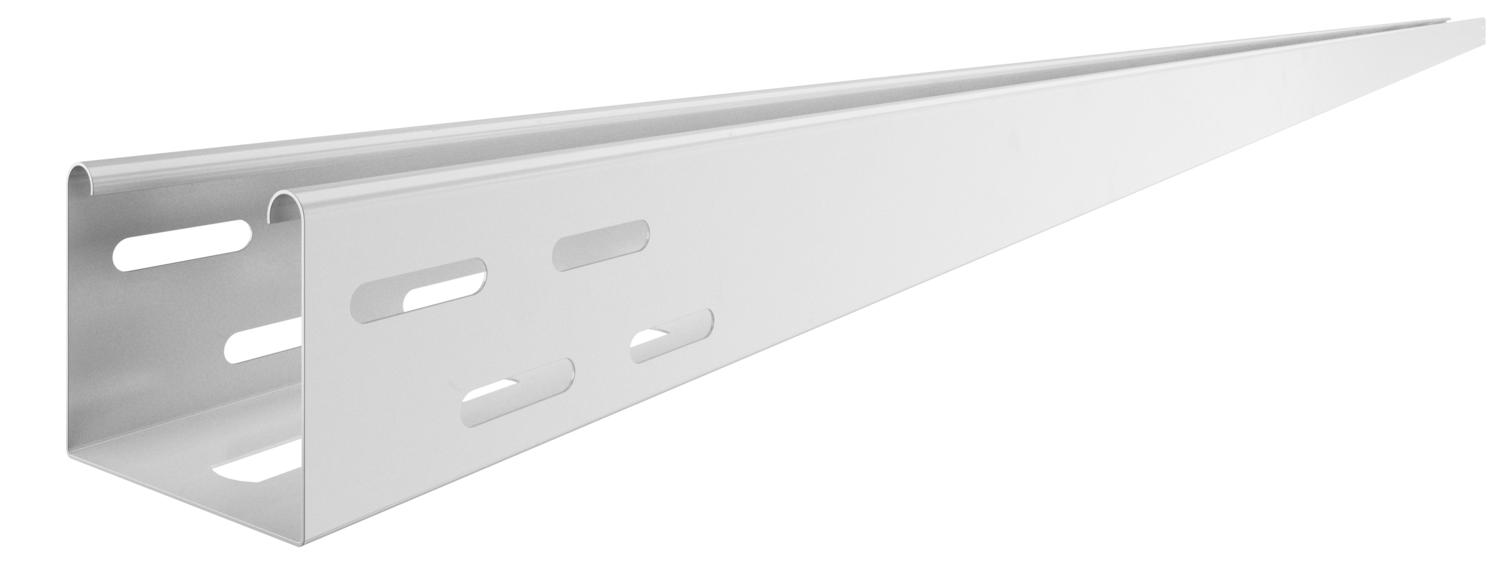

Canal support de luminaires avec fond perforé pour la fixation d'éclairage et le passage de câbles.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Chemin de câble, hauteur latérale 60 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Couleur blanc pur; RAL 9010

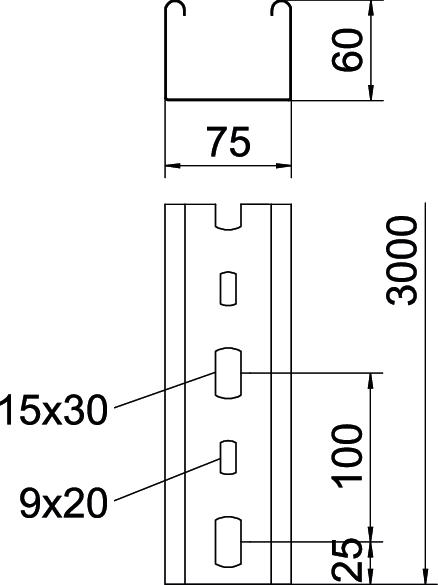

Dimension 60x75x3000
Distance entre supports 2,0m 0,55 kN/m
Distance entre supports 1,5m 0,8 kN/m
Distance entre supports 2,5m 0,35 kN/m
Distance entre supports 3,0m 0,25 kN/m
Épaisseur de tôle 0,75 mm
Hauteur 60 mm
Largeur 75 mm
Longueur 3000 mm
Matériau Acier
Perforation de montage dans le fond oui
Perforation latérale oui
Section utile 42 cm²
Surface PES50 - Polyester / époxy
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur sans raccord

Caractéristiques techniques

Diagramme de charge du canal support de luminaires de type LTR

Diagramme de charge du canal support de luminaires de type LTR
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Matériau Surface Réf. Quantité Plus petite unité de vente
LTR 3000 FSK RW 3000 mm 75 mm 0,75 mm Acier PES50 - Polyester / époxy 6055820
6 m
Téléchargements

Télécharger

Déclaration de conformité UE LTR 3000 FSK RW / 6055820 , 0.16MB , pdf
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
