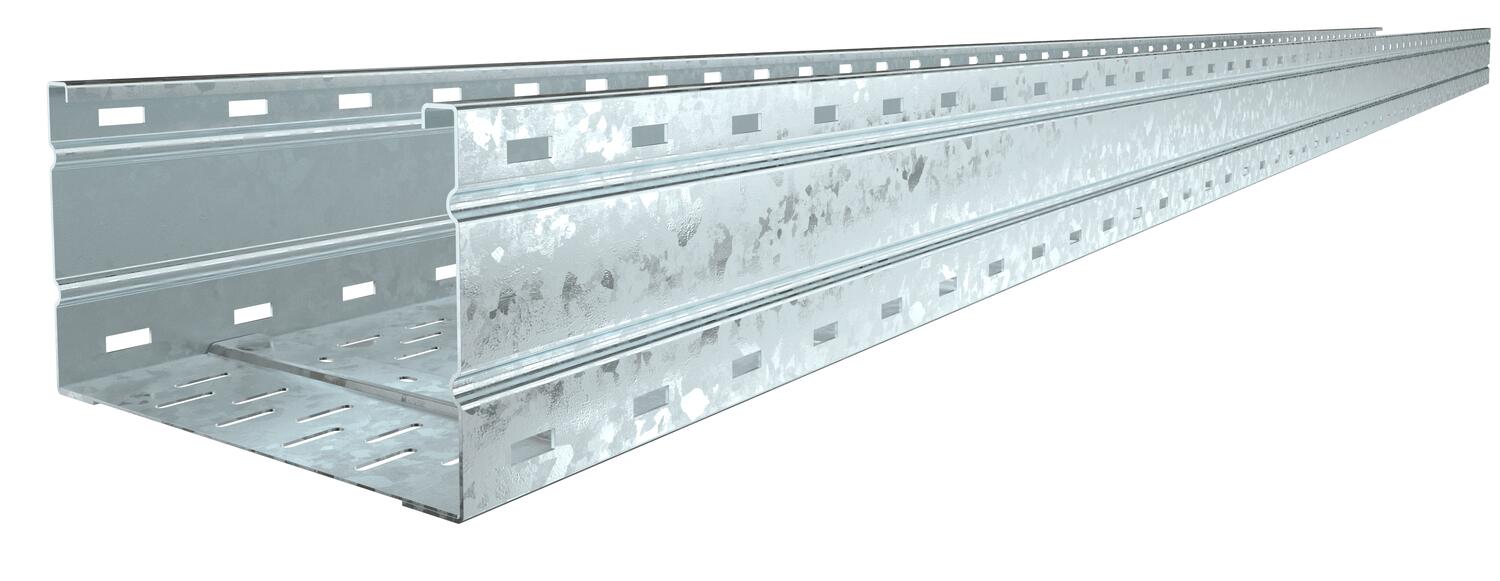

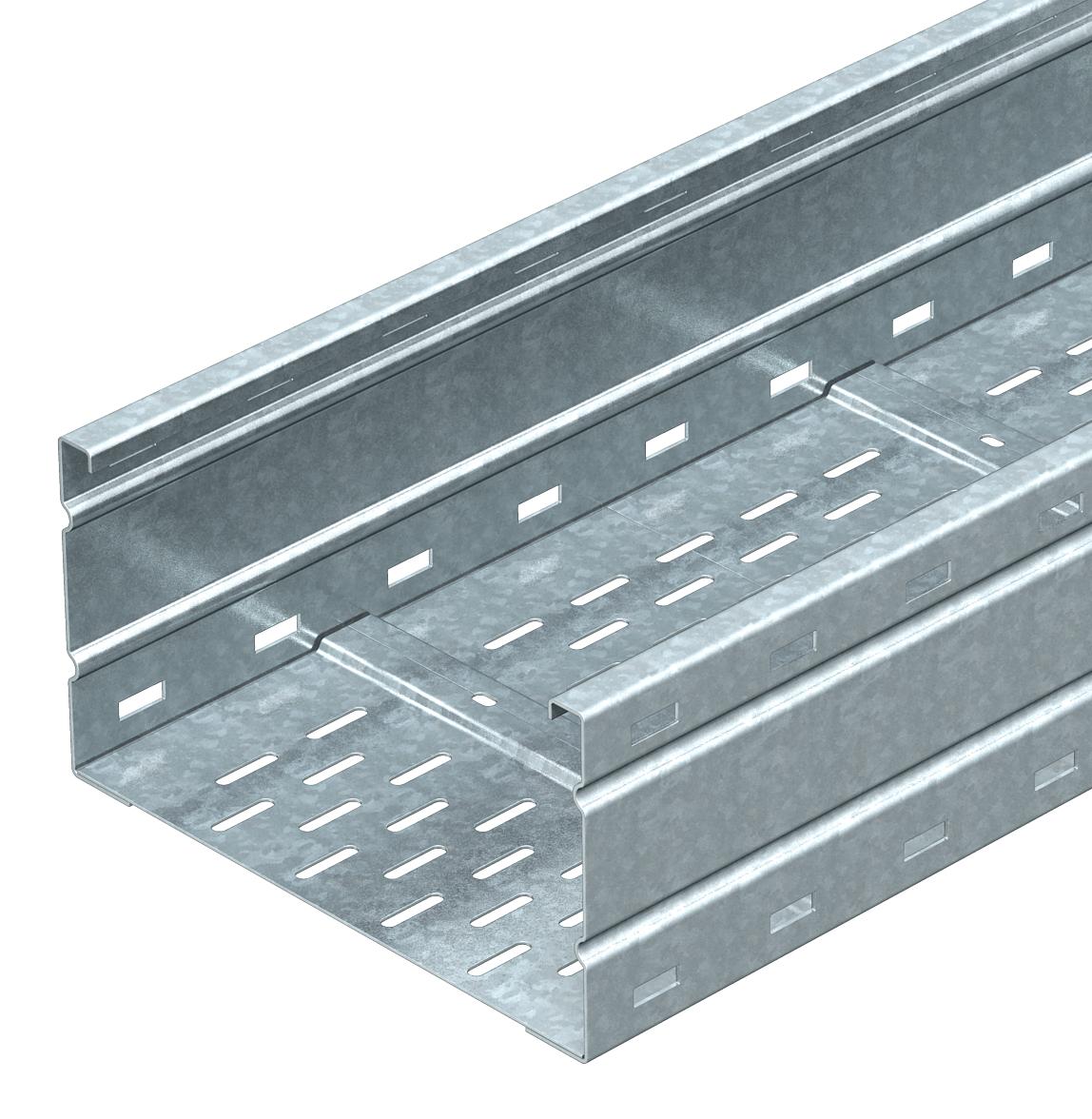

Chemin de câbles longue portée WKSG 160 FT
Réf. 6098550 | EAN 4012196810734
- Description du produit
-
Description du produitSystème de chemins de câbles longue portée, perforé, d'une hauteur d'aile de 160 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

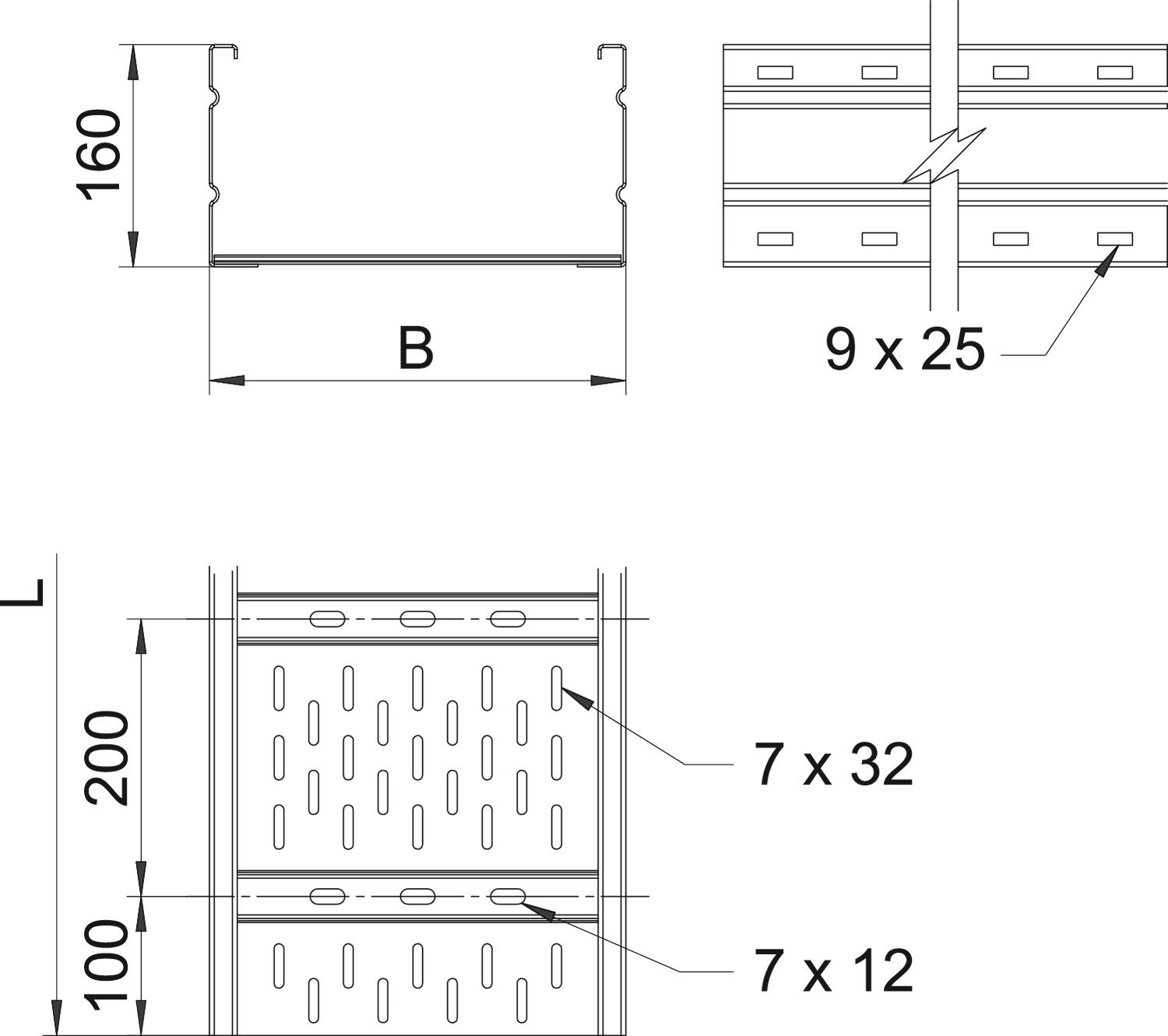

Acier inoxydable, teint non Atténuation magnétique du blindage avec couvercle 50 dB Atténuation magnétique du blindage sans couvercle 20 dB Cote B 200 mm Cote L 6000 mm Couleur zinc Dimension 160x200x6000 Dimensions 200x6000 Distance entre support 4,0m 2,3 kN/m Distance entre support 5,0m 1,8 kN/m Distance entre supports 3,0m 2,9 kN/m Distance entre supports 3,5m 2,59 kN/m Distance entre supports 4,5m 2,04 kN/m Distance par rapport au support 6,0m 1,4 kN/m Distance par rapport au support 7,0m 1 kN/m Distance par rapport au support 8,0m 0,7 kN/m Empreinte CO₂ (GWP) du berceau à la porte 19,765 kg CO₂e / 1 Mètre Épaisseur de tôle 2 mm Hauteur 160 mm Largeur 200 mm Longueur 6000 mm Longueur utile 6000 mm Maintien en fonction non Matériau Acier Modèle longue portée oui Perforation de montage dans le fond oui Perforation latérale oui Section utile 30200 mm² Section utile 302 cm² Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble vissé Version du connecteur sans raccord Caractéristiques techniques

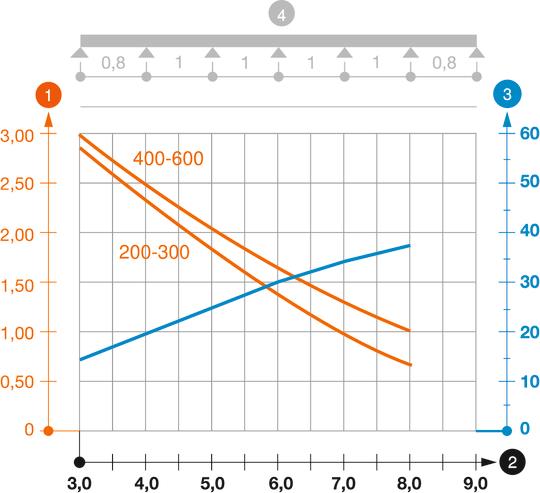

Diagramme de charge du chemin de câbles longue portée WKSG 160
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

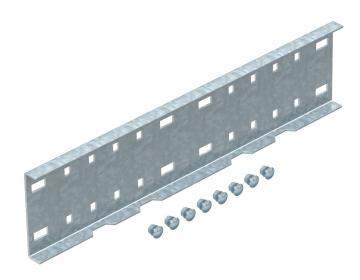

Raccord droit FT
WRVL 110 FT 6091180 2 Pièce

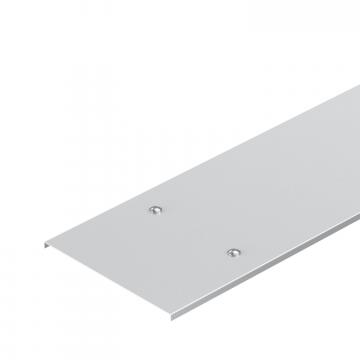

Couvercle avec verrou tournant DD
WDRL 1116 20 DD 6227600 3 m

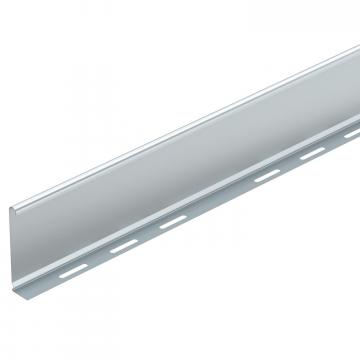

Séparateur 110 FS
TSG 110 FS 6062122 3 m

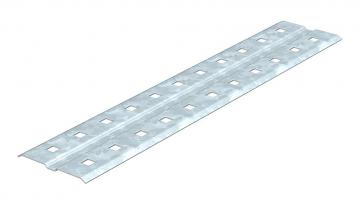

Couvre-joint DD
SSLB 200 DD 7070314 20 Pièce - Téléchargements
-
