Chemin de câbles longue portée WKSG 110 FT
Réf. 6098149 | EAN 4012196034277
- Description du produit
-

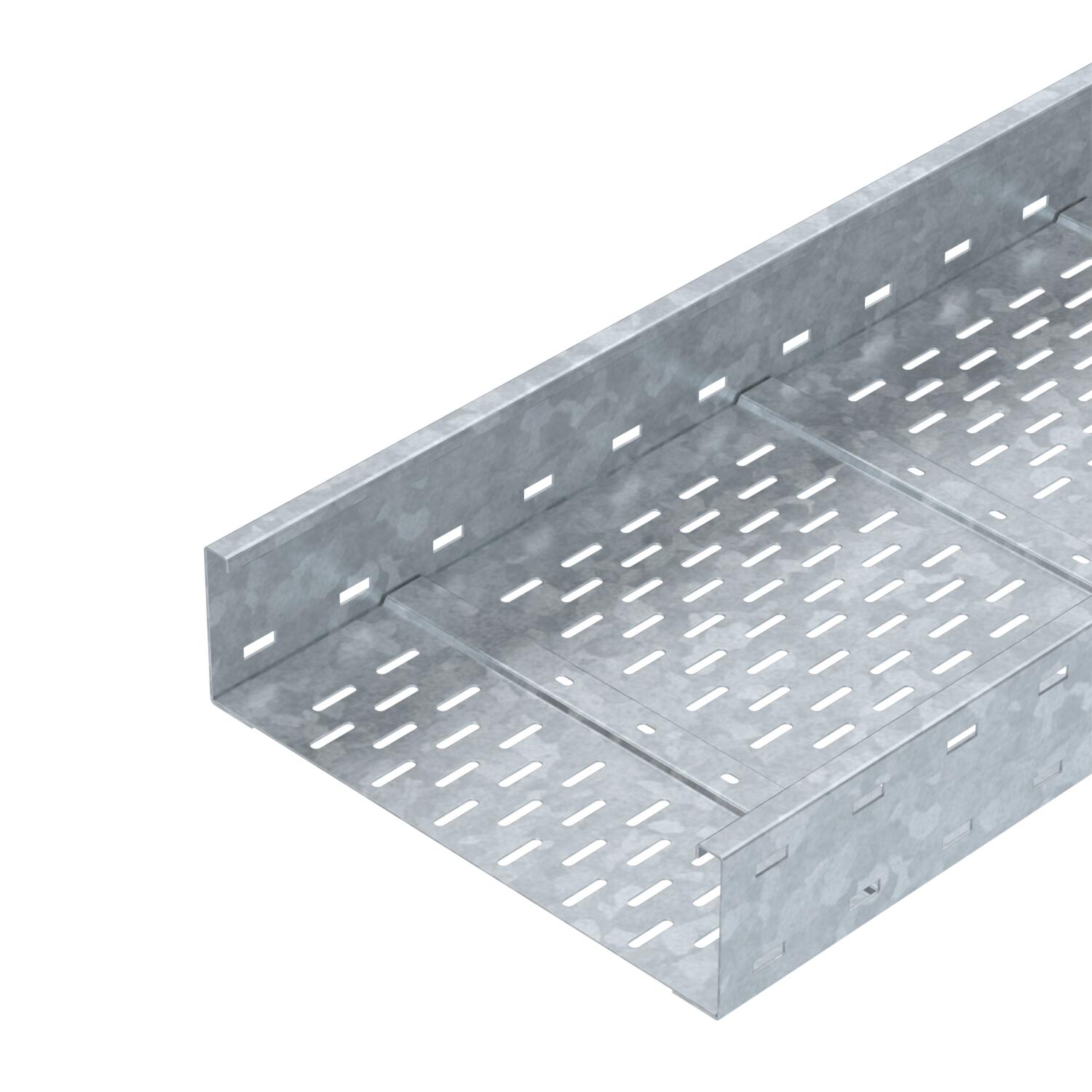

Description du produitSystème de chemins de câbles longue portée, perforé, d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

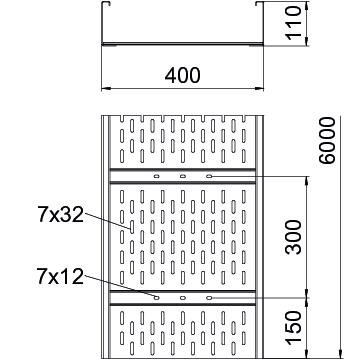

Acier inoxydable, teint non Atténuation magnétique du blindage avec couvercle 50 dB Atténuation magnétique du blindage sans couvercle 20 dB Cote B 400 mm Cote L 6000 mm Couleur zinc Dimension 110x400x6000 Dimensions 110 x 400 Distance entre support 4,0m 2 kN/m Distance entre support 5,0m 1,5 kN/m Distance entre supports 3,0m 2,9 kN/m Distance entre supports 3,5m 2,43 kN/m Distance entre supports 4,5m 1,72 kN/m Distance par rapport au support 6,0m 1 kN/m Distance par rapport au support 7,0m 0,7 kN/m Distance par rapport au support 8,0m 0,4 kN/m Empreinte CO₂ (GWP) du berceau à la porte 21,537 kg CO₂e / 1 Mètre Épaisseur de tôle 2 mm Hauteur 110 mm Largeur 400 mm Longueur 6000 mm Longueur utile 6000 mm Maintien en fonction non Matériau Acier Modèle longue portée oui Perforation de montage dans le fond oui Perforation latérale oui Section utile 408 cm² Section utile 40800 mm² Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble vissé Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles longue portée WKSG 110
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FT
WRVL 110 FT 6091180 2 Pièce
Coude à 90° 110 FT
WRB 90 140 FT 6098352 1 Pièce
Couvercle avec verrou tournant DD
WDRL 1116 40 DD 6227608 3 m
Séparateur 85 DD
TSG 85 DD 6062331 3 m
Couvre-joint DD
SSLB 400 DD 7070322 20 Pièce - Téléchargements
-
