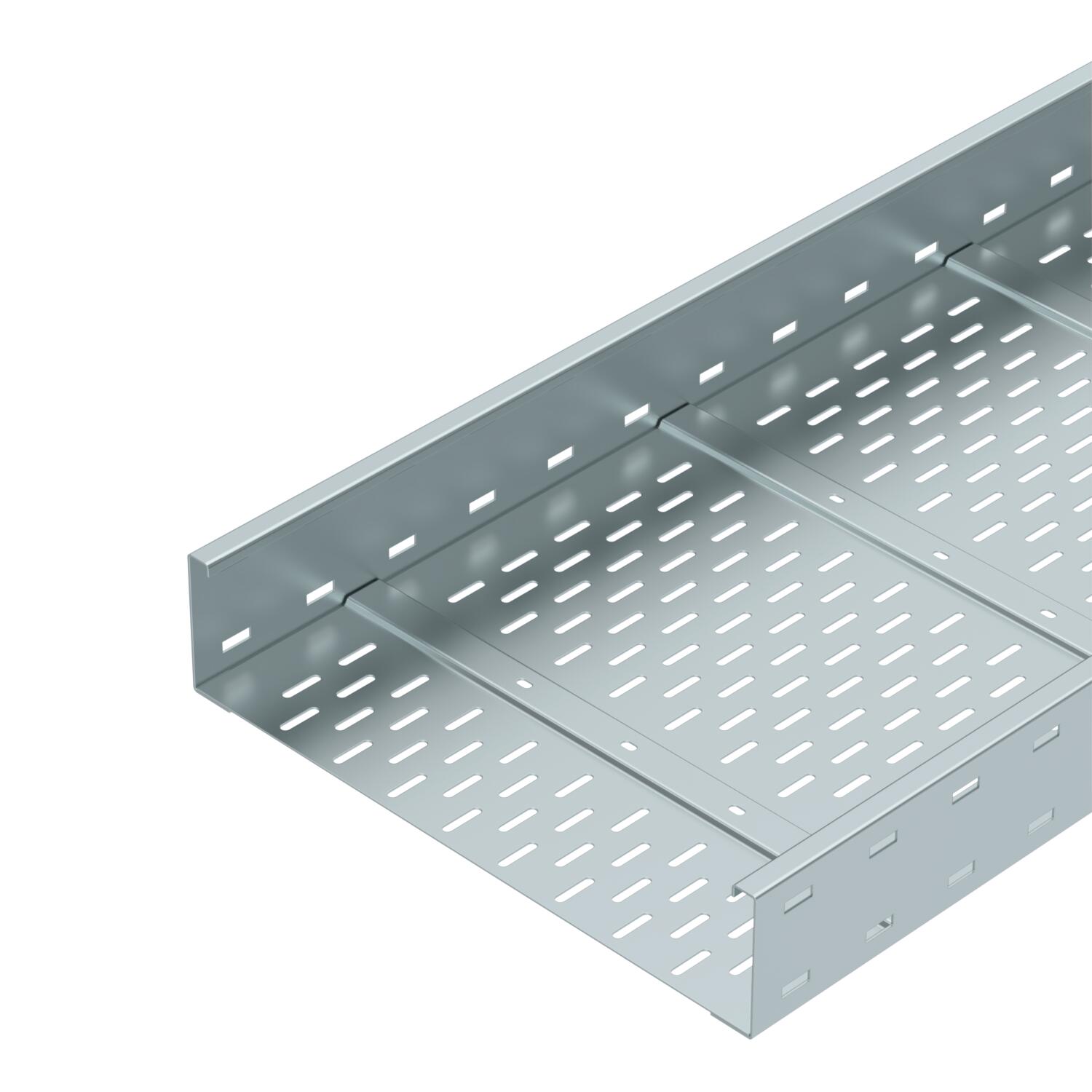

Chemin de câbles longue portée WKSG 110 FS
Réf. 6098123 | EAN 4012196351619
- Description du produit
-
Description du produitSystème de chemins de câbles longue portée, perforé, d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Atténuation magnétique du blindage avec couvercle 50 dB Atténuation magnétique du blindage sans couvercle 20 dB Cote B 500 mm Cote L 6000 mm Couleur zinc Dimension 110x500x6000 Dimension H 10 mm Dimensions 500 x 110 Distance entre support 4,0m 2 kN/m Distance entre support 5,0m 1,5 kN/m Distance entre supports 3,0m 2,9 kN/m Distance entre supports 3,5m 2,43 kN/m Distance entre supports 4,5m 1,72 kN/m Distance par rapport au support 6,0m 1 kN/m Distance par rapport au support 7,0m 0,7 kN/m Distance par rapport au support 8,0m 0,4 kN/m Empreinte CO₂ (GWP) du berceau à la porte 25,491 kg CO₂e / 1 Mètre Épaisseur de tôle 2 mm Hauteur 110 mm Largeur 500 mm Longueur 6000 mm Longueur utile 6000 mm Maintien en fonction non Matériau Acier Modèle longue portée oui Perforation de montage dans le fond oui Perforation latérale oui Section utile 51100 mm² Section utile 511 cm² Surface galvanisé par bande Type de raccord du système de chemin de câble vissé Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles longue portée WKSG 110
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit FS
WRVL 110 FS 6091164 2 Pièce
Coude à 90° 110 FS
WRB 90 150 FS 6098316 1 Pièce
Couvercle avec verrou tournant FS
WDRL 1116 50 FS 6227457 3 m
Séparateur 85 FS
TSG 85 FS 6062114 3 m

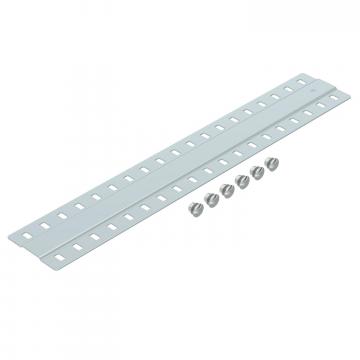

Couvre-joint FS
SSLB 500 FS 7070225 20 Pièce - Téléchargements
-
