Chemin de câbles longue portée WKSG 110 FS non | 6000 | 300 | 2

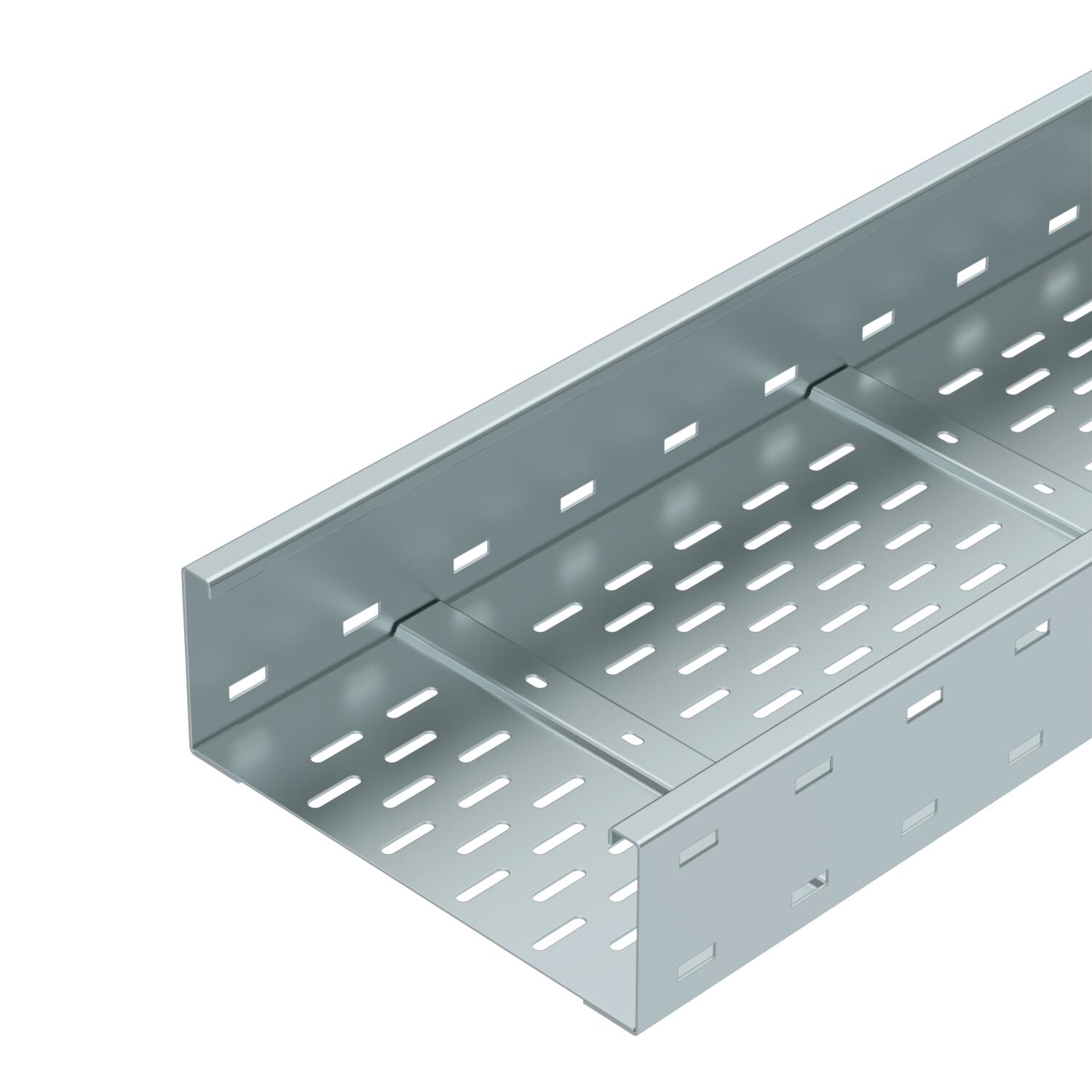

Chemin de câbles longue portée WKSG 110 FS

Réf. 6098115 | EAN 4012196351497

Réf. / Type

Maintien en fonction	non

Longueur	6000 mm

Largeur

Épaisseur de tôle	2 mm

Description du produit

Description du produit

Système de chemins de câbles longue portée, perforé, d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Atténuation magnétique du blindage avec couvercle	50 dB
Atténuation magnétique du blindage sans couvercle	20 dB
Cote B	300 mm
Cote L	6000 mm
Couleur	zinc

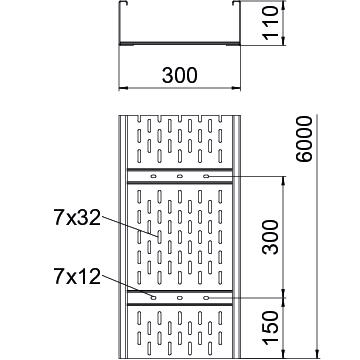

Dimension	110x300x6000
Dimension H	10 mm
Dimensions	300 x 110
Distance entre support 4,0m	1,6 kN/m
Distance entre support 5,0m	1,1 kN/m
Distance entre supports 3,0m	2,5 kN/m
Distance entre supports 3,5m	2,01 kN/m
Distance entre supports 4,5m	1,32 kN/m
Distance par rapport au support 6,0m	0,75 kN/m
Distance par rapport au support 7,0m	0,45 kN/m
Distance par rapport au support 8,0m	0,2 kN/m

Empreinte CO₂ (GWP) du berceau à la porte	20,043 kg CO₂e / 1 Mètre
Épaisseur de tôle	2 mm
Hauteur	110 mm
Largeur	300 mm
Longueur	6000 mm
Longueur utile	6000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	oui
Perforation de montage dans le fond	oui
Perforation latérale	oui
Section utile	305 cm²
Section utile	30500 mm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée WKSG 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Maintien en fonction	Longueur	Largeur	Épaisseur de tôle	Réf.	Quantité	Plus petite unité de vente
WKSG 120 FS	non	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	non	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	non	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	non	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	non	6000 mm	600 mm	2 mm	6098127	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	WRVL 110 FS	6091164	Pièce	2 Pièce
Coude à 90° 110 FS	WRB 90 130 FS	6098308	Pièce	1 Pièce
Couvercle avec verrou tournant FS	WDRL 1116 30 FS	6227430	m	3 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m

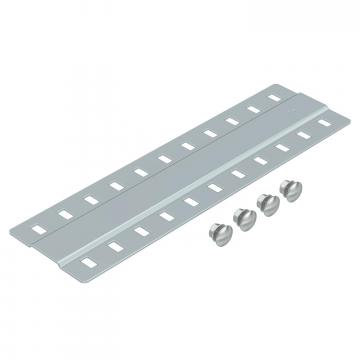

Couvre-joint FS	SSLB 300 FS	7070217	Pièce	20 Pièce
