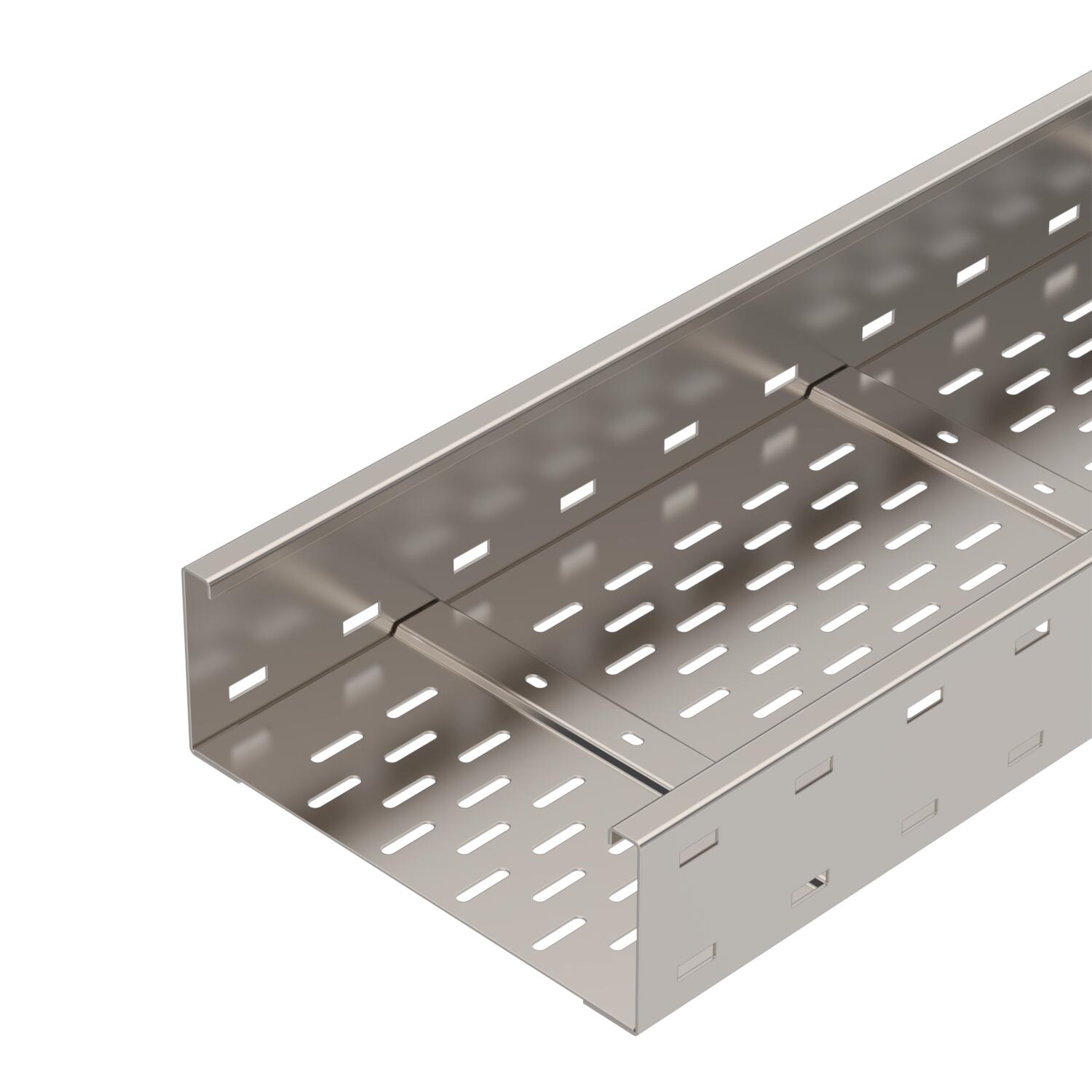

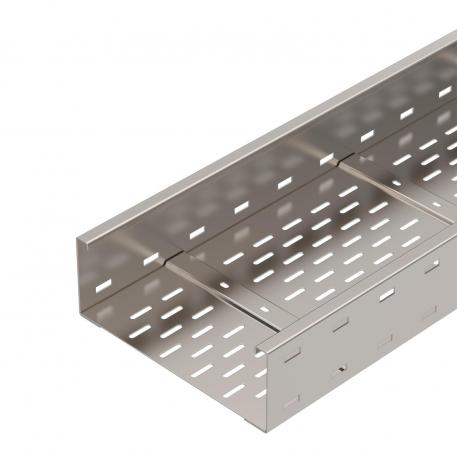

Chemin de câbles longue portée WKSG 110 A2
Réf. 6098165 | EAN 4012195683513
- Description du produit
-
Description du produitSystème de chemins de câbles longue portée, perforé, d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

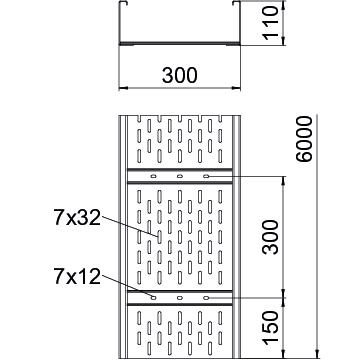

Acier inoxydable, teint non Atténuation magnétique du blindage avec couvercle 50 dB Atténuation magnétique du blindage sans couvercle 20 dB Cote B 300 mm Cote L 6000 mm Couleur acier inoxydable Dimension 110x300x6000 Dimensions 110 X 300 Distance entre support 4,0m 1,6 kN/m Distance entre support 5,0m 1,1 kN/m Distance entre supports 3,0m 2,5 kN/m Distance entre supports 3,5m 2,01 kN/m Distance entre supports 4,5m 1,32 kN/m Distance par rapport au support 6,0m 0,75 kN/m Distance par rapport au support 7,0m 0,45 kN/m Distance par rapport au support 8,0m 0,2 kN/m Empreinte CO₂ (GWP) du berceau à la porte 42,721 kg CO₂e / 1 Mètre Épaisseur de tôle 2 mm Hauteur 110 mm Largeur 300 mm Longueur 6000 mm Longueur utile 6000 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle longue portée oui Perforation de montage dans le fond oui Perforation latérale oui Section utile 305 cm² Section utile 30500 mm² Surface nu, traité Type de raccord du système de chemin de câble vissé Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles longue portée WKSG 110
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Raccord droit A2
WRVL 110 A2 6091229 2 Pièce
Séparateur 85 A2
TSG 85 A2 6062173 3 m
Couvercle avec verrou tournant A2
WDRL 1116 30 A2 6227362 3 m - Téléchargements
-
