Chemin de câbles en treillis GR-Magic® 55 FT 3000 | 300 | 55 | 4,8 | 129 | oui

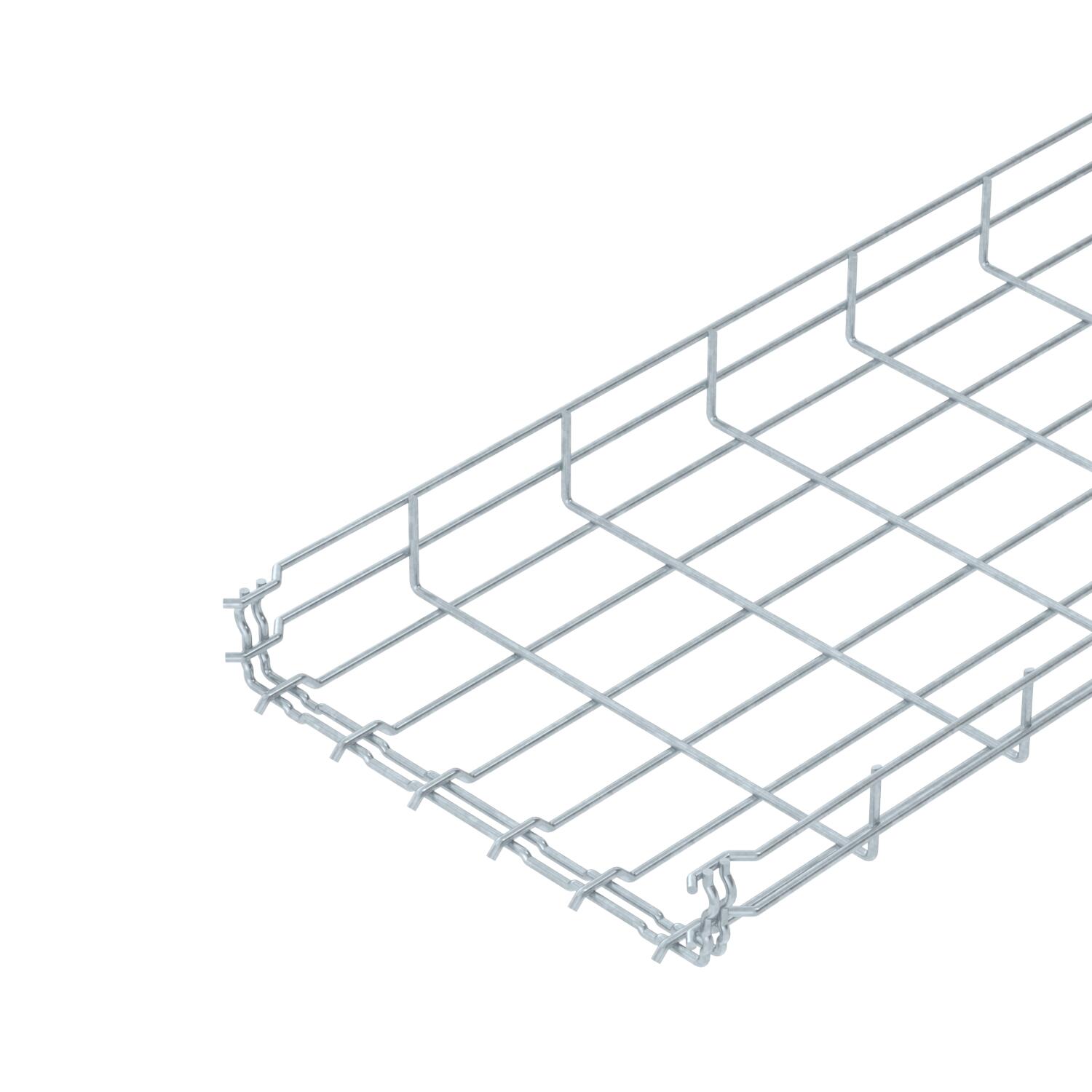

Chemin de câbles en treillis GR-Magic® 55 FT

Réf. 6001424 | EAN 4012196815050

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Maintien en fonction

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	300 mm
Couleur	zinc
Diamètre du fil	4,8 mm

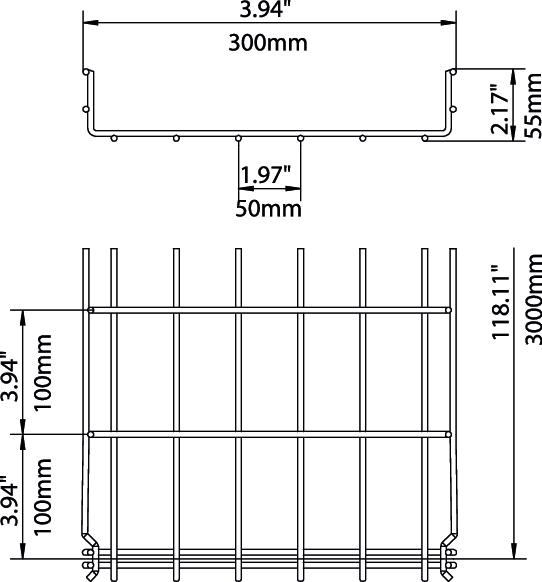

Dimension	55x300x3000
Dimension H	58 mm
Distance entre supports 2,0m	0,25 kN/m
Distance entre supports 1,0m	0,7 kN/m
Distance entre supports 1,5m	0,5 kN/m
Distance entre supports 2,5m	0,2 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	4,0718 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	2,17 in
Hauteur	55 mm
Largeur	300 mm

Largeur	11,81 in
Longueur	3000 mm
Maintien en fonction	oui
Matériau	Acier
Modèle longue portée	non
Protection contre l'incendie	Sécurité de fonctionnement structure porteuse spécifique aux câbles
Raccord sans vis	oui
Section utile	12900 mm²
Section utile	129 cm²
Séparateur (plaquette) intégré	sans
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

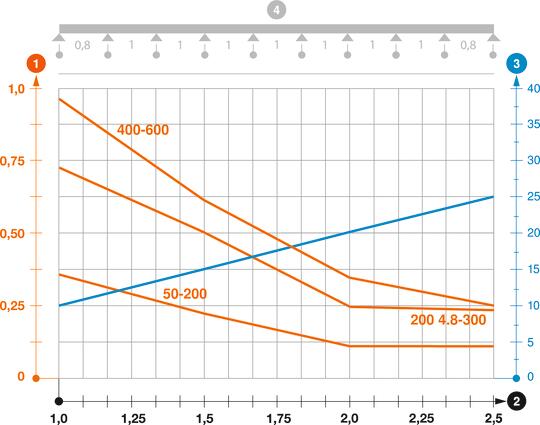

Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM 55

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	oui	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	oui	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	oui	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	oui	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	oui	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	oui	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	oui	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	non	6001436	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

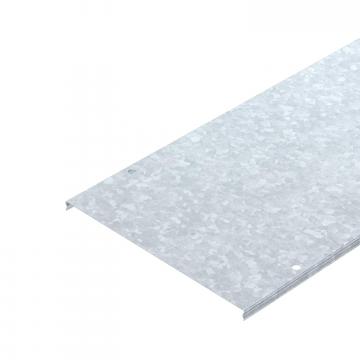

Couvercle pour chemin de câbles en treillis, encliquetable FT	DGRR 300 FT	6001828	m	3 m
Raccord d'angle FT	GEV 36 FT	6016723	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pièce de serrage de séparateur pour chemin de câbles en treillis	KS GR A2	6062282	Pièce	30 Pièce
Séparateur (moulure) 45 DD	TSG 45 DD	6062321	m	3 m
Tôle de sortie de câble FT	KAB GR FT	6220142	Pièce	10 Pièce
Adaptateur de chemins de câbles en treillis pour porte-conducteurs type 165 MBG 8-10	165 MBG HGRM	5218886	Pièce	50 Pièce
