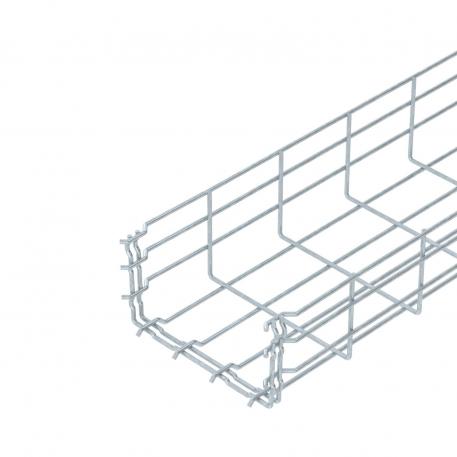

Chemin de câbles en treillis GR-Magic® 105 FT 3000 | 200 | 105 | 4,8 | 175 | non

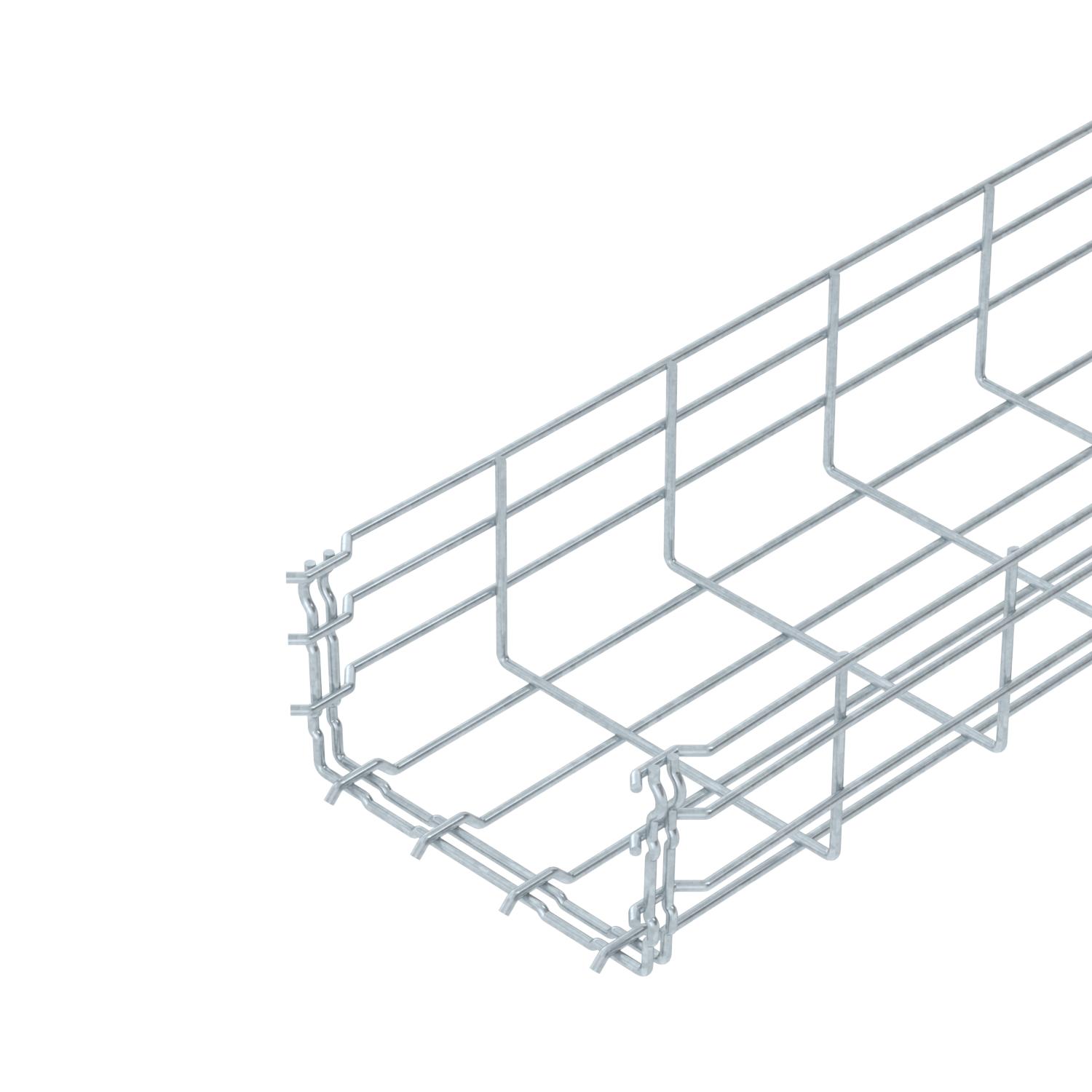

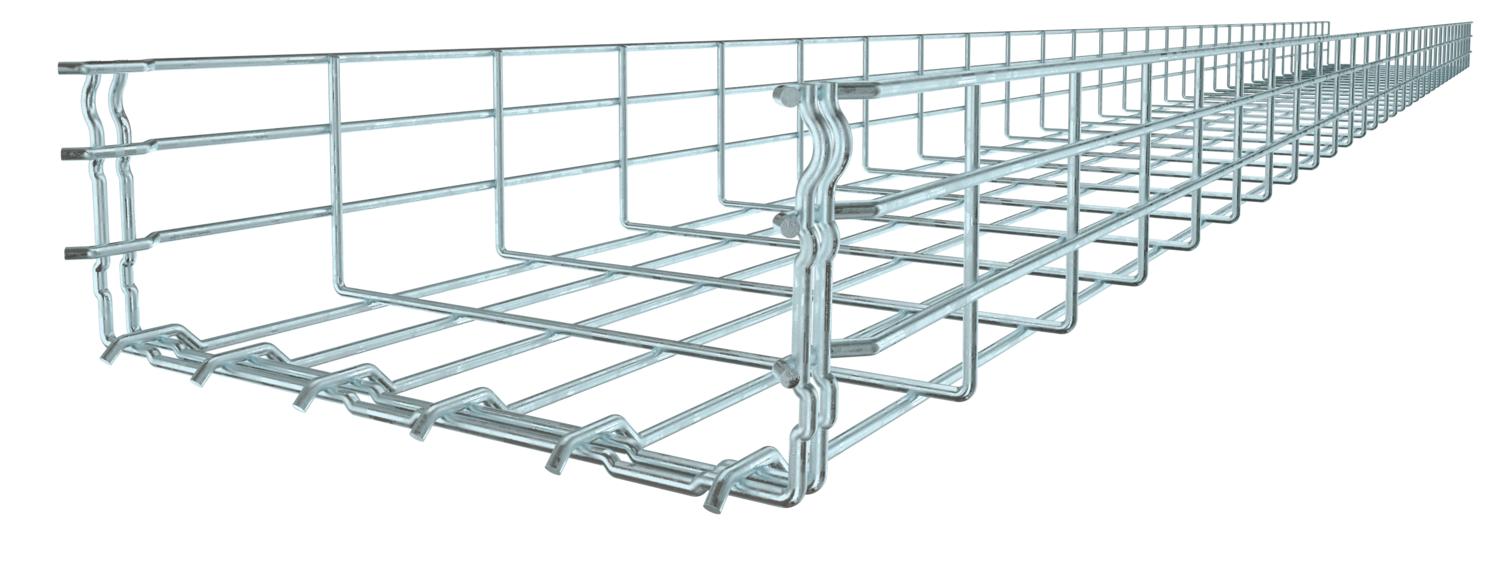

Chemin de câbles en treillis GR-Magic® 105 FT

Réf. 6002435 | EAN 4012196021475

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	105 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	200 mm
Couleur	zinc
Diamètre du fil	4,8 mm

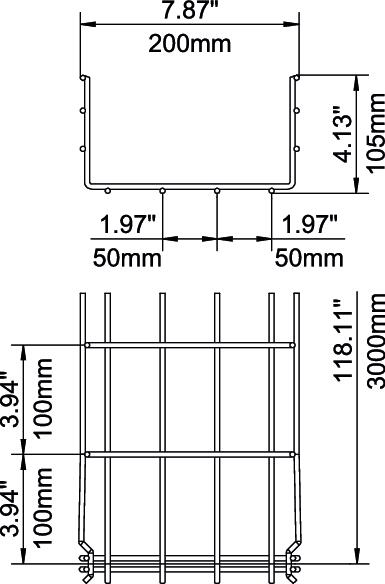

Dimension	105x200x3000
Dimension H	108 mm
Distance entre supports 2,0m	0,4 kN/m
Distance entre supports 1,0m	1 kN/m
Distance entre supports 1,5m	0,7 kN/m
Distance entre supports 2,5m	0,25 kN/m
Distance entre supports 3,0m	0,25 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	4,1707 kg CO₂e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	4,13 in
Hauteur	105 mm

Largeur	7,87 in
Largeur	200 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Raccord sans vis	oui
Section utile	175 cm²
Section utile	17500 mm²
Séparateur (plaquette) intégré	sans
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis GRM 105

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	non	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	non	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	non	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	non	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	non	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	non	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	non	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	non	6002445	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle pour chemin de câbles en treillis, encliquetable FT	DGRR 200 FT	6001826	m	3 m
Raccord d'angle FT	GEV 36 FT	6016723	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pièce de serrage de séparateur pour chemin de câbles en treillis	KS GR A2	6062282	Pièce	30 Pièce
Séparateur 85 DD	TSG 85 DD	6062331	m	3 m
Tôle de sortie de câble FT	KAB GR FT	6220142	Pièce	10 Pièce
