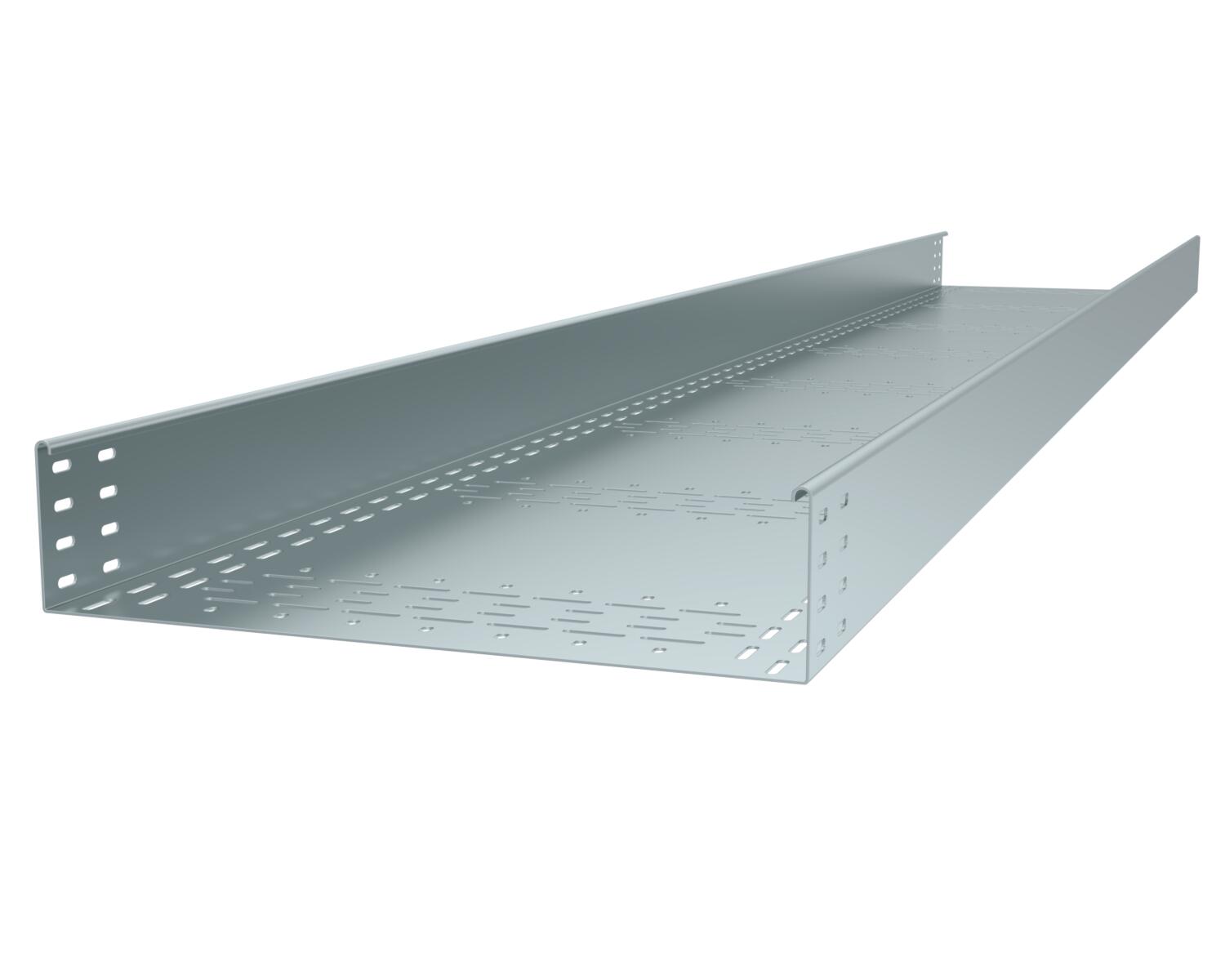

Chemin de câbles BKRS 110 FS

Réf. 6061989 | EAN 4012196147069

3000 mm
2 mm
non
Acier
galvanisé par bande
Description du produit

Description du produit

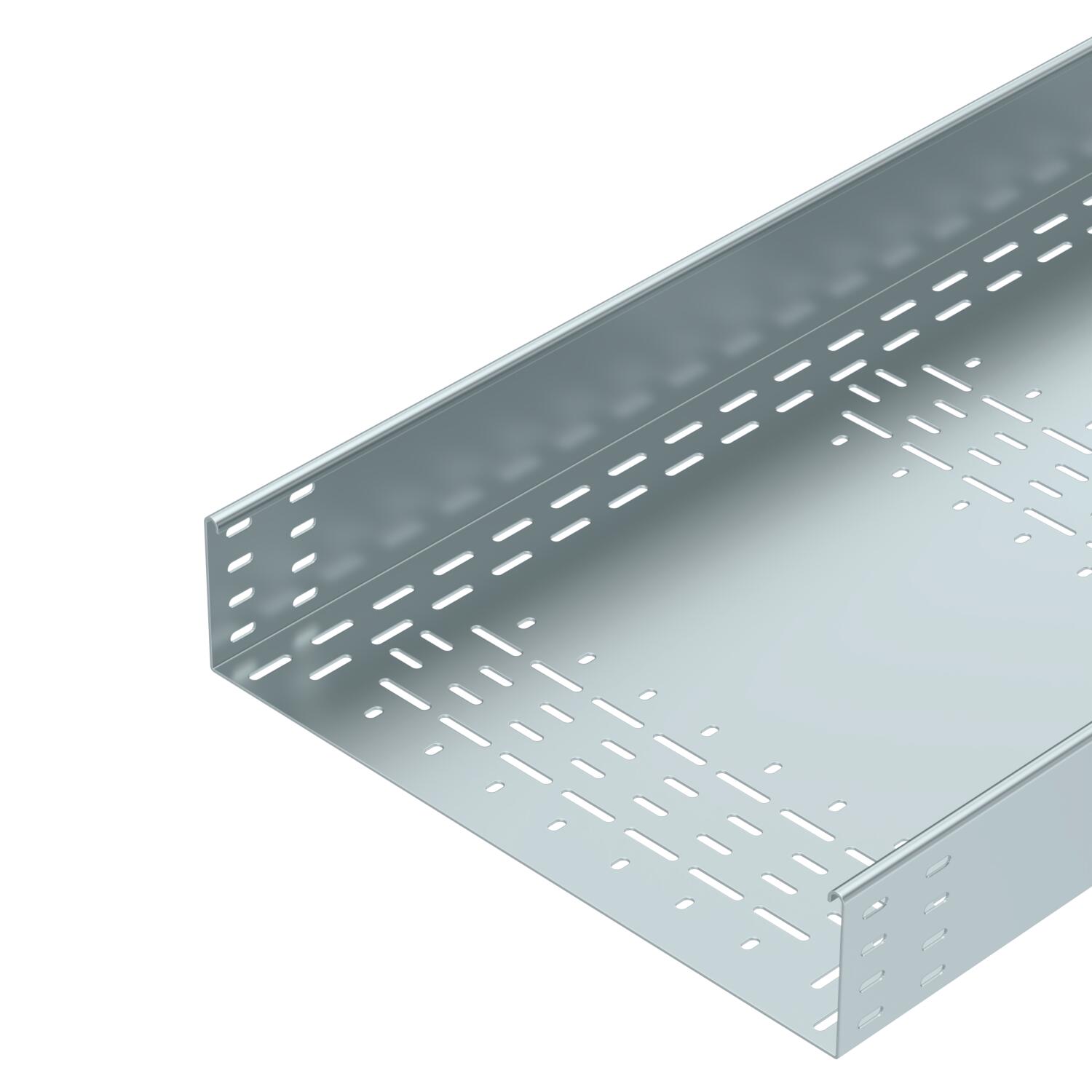

Système de chemins de câbles lourds et praticables BKRS à fond perforé, d'une hauteur d'aile de 110 mm.

Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Avec couvercle non
Cote B 500 mm
Cote L 3000 mm

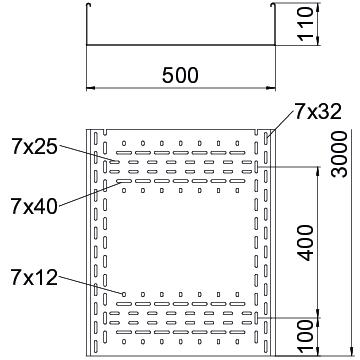

Dimension 110x500x3000
Dimension H 110 mm
Distance entre supports 2,0m 1,46 kN/m
Distance entre supports 1,5m 1,67 kN/m
Distance entre supports 2,5m 1,2 kN/m
Distance entre supports 3,0m 0,92 kN/m
Épaisseur de tôle 0,08 in
Épaisseur de tôle 2 mm
Hauteur 4 in
Hauteur 110 mm
Largeur 20 in
Largeur 500 mm
Longueur 10 ft
Longueur 3000 mm
Maintien en fonction non
Matériau Acier
Modèle longue portée non
Perforation de montage dans le fond oui
Perforation latérale non
Schéma de perçage NATO non
Section utile 496 cm²
Section utile 49600 mm²
Surface galvanisé par bande
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur sans raccord
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Maintien en fonction Matériau Surface Réf. Quantité Plus petite unité de vente
BKRS 1110 FS 3000 mm 100 mm 2 mm non Acier galvanisé par bande 6061981
3 m
BKRS 1120 FS 3000 mm 200 mm 2 mm non Acier galvanisé par bande 6061983
3 m
BKRS 1130 FS 3000 mm 300 mm 2 mm non Acier galvanisé par bande 6061985
3 m
BKRS 1140 FS 3000 mm 400 mm 2 mm non Acier galvanisé par bande 6061987
3 m
BKRS 1150 FS 3000 mm 500 mm 2 mm non Acier galvanisé par bande 6061989
3 m
BKRS 1160 FS 3000 mm 600 mm 2 mm non Acier galvanisé par bande 6061991
3 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Console d'appui BKRS FT Console d'appui BKRS FT STA BKRS 500 FT 6044551
1 Pièce
Couvercle en tôle larmée DBKR FS Couvercle en tôle larmée DBKR FS DBKR 500 FS 6049127
3 m
Raccord droit/coudé 110 FS Raccord droit/coudé 110 FS RLVL 110 FS 6067131
10 Pièce
Équerre de réduction et tôle terminale 110 FS Équerre de réduction et tôle terminale 110 FS RWEB 150 FS 7111509
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Clips de couvercle G Clips de couvercle G DK DBKR G 6049280
30 Pièce
Élément de protection contre la poussière et couvre-joint FS Élément de protection contre la poussière et couvre-joint FS SSE SSLB 500 FS 6049298
1 Pièce
Séparateur, forme en Z, hauteur latérale 110 FS Séparateur, forme en Z, hauteur latérale 110 FS TSG110Z BKRS FS 6062391
3 m
Téléchargements

Télécharger

Déclaration de conformité BKRS 1150 FS / 6061989 , 0.16MB , pdf
Télécharger

BKRS 1150 FS / 6061989
Télécharger
