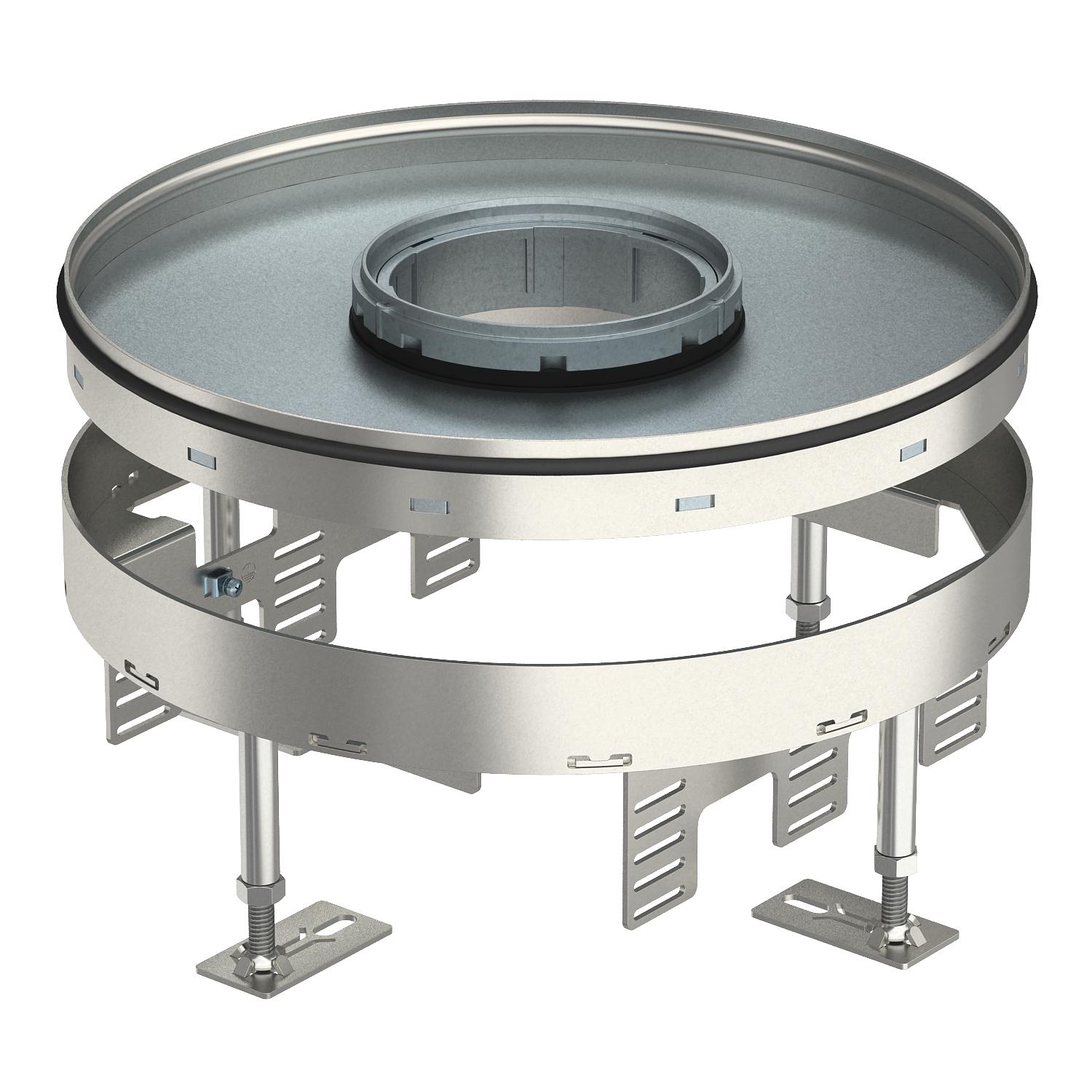

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable

Réf. 7409430 | EAN 4012195869528

110 mm
155 mm
R9
Description du produit
Description du produit
Cassette réglable en hauteur de dimension nominale R9 pour tube destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec en intérieur.
Cassette ajustable avec tubulure, à 3 passages. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface jusqu'à 5 000 N
Charge verticale, petite surface jusqu'à 3 000 N
convient pour montage dans des faux-planchers oui
Convient pour montage dans plancher technique oui
Découplable non

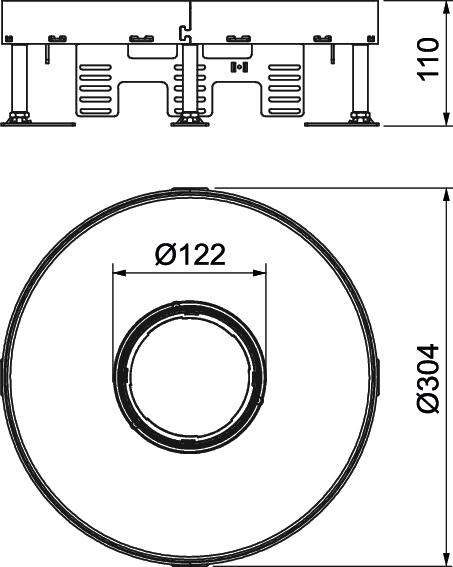

Diamètre de montage 305
Dimension Ø305mm
Dimension h 110 mm
Dimension nominale pour boîtier d'appareillages R9
Entretien du sol humide
Épaisseur du revêtement de sol 20 mm
Hauteur de plancher max. 155 mm
Hauteur de plancher min. 110 mm
Homologations NF
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP44
Indice de protection code IK IK10
Largeur 304 mm
Longueur 304 mm
Matériau acier inoxydable 1.4301
Modèle rond
Modèle pour charges lourdes non
Modèle Sortie de câble Tube escamotable
Nombre d'appareillages montables 12
Nombre de paniers support appareillage 3
Nombre des sorties de câble 1
Plage de réglage max. 155 mm
Plage de réglage min. 110 mm
Profondeur de montage 110 mm
Support d'appareillage pour le logement de paniers appareillage oui
Type du système d'encastrement UT4
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKFR2 9 V20 110 mm 155 mm 20 mm R9 7409430
1 Pièce
RKFR2 9 V25 110 mm 155 mm 25 mm R9 7409432
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction Couvercle de tube , avec poignée étrier pour l'extraction TUK2 GV 7428140
1 Pièce
Couvercle de tube TUK 2, sans poignée étrier Couvercle de tube TUK 2, sans poignée étrier TUK2 V 7428141
1 Pièce
Couvercle de tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier Couvercle de tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier TUK2 G4 7428142
1 Pièce
Pied de nivellement RKNEV2 Pied de nivellement RKNEV2 RK NEV2 110 7405815
1 Emb.
Plaque de support 2 x type C pour support de montage Plaque de support 2 x type C pour support de montage MTM 2C 7407788
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208 Support de montage pour prises de raccordements informatiques, longueur du système 208 MTU 3 7407840
1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm Support universel UT4, avec support d'appareillage module 45, longueur 208 mm UT4 45 4 7408727
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Outil de levage, 300 N Outil de levage, 300 N WZ 1029 7408634
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
