Cassette réglable en hauteur pour tube, RKFN, acier inoxydable 105 | 150 | 20 | 105 | Tube escamotable | 9

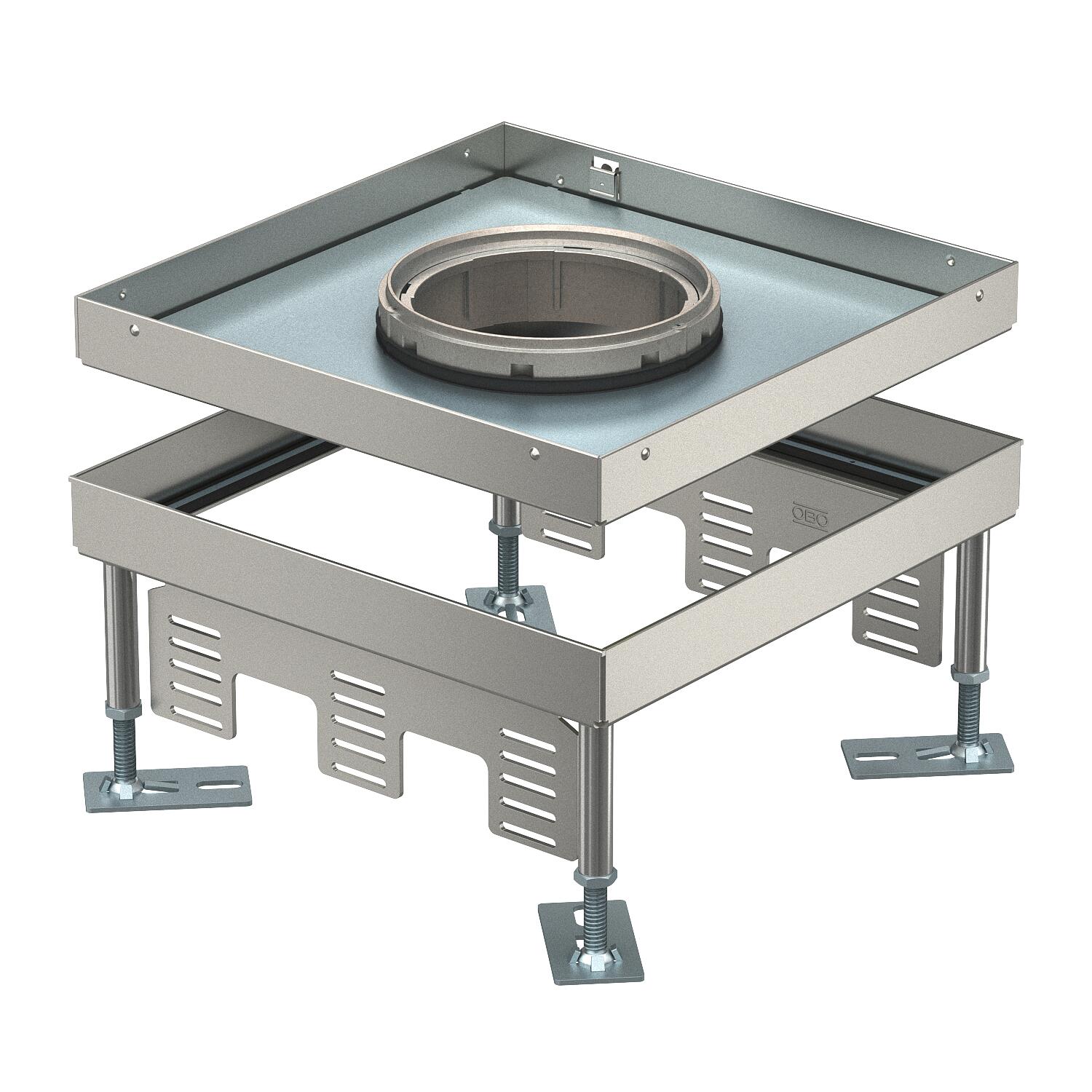

Cassette réglable en hauteur pour tube, RKFN, acier inoxydable

Réf. 7408980 | EAN 4012197278175

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Modèle Sortie de câble	Tube escamotable

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette réglable en hauteur de dimension nominale 9 pour tube destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec en intérieur.
Cassette ajustable avec tubulure, à 3 passages. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 10 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découpe de sol/Ouverture de montage	244x244
Découplable	non
Dimension	243x243x100
Dimension nominale pour boîtier d'appareillages	9
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur de plancher max.	150 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP55
Indice de protection code IK	IK10

Largeur cote de montage	244 mm
Longueur cote de montage	244 mm
Matériau	Acier inoxydable
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre de supports universels	3 x UT4
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Plage de réglage max.	150 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

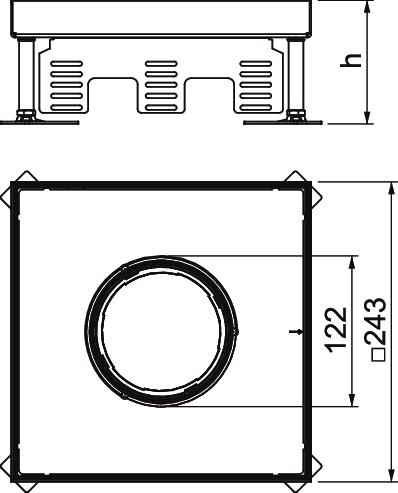

Dimensions

Dimension h	105 mm
Hauteur	105 mm

Largeur	243 mm
Longueur	243 mm

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Modèle Sortie de câble	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Tube escamotable	9	7408980	Pièce	1 Pièce
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Tube escamotable	9	7408982	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce
Couvercle de tube TUK 2, sans poignée étrier	TUK2 V	7428141	Pièce	1 Pièce
Couvercle de tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier	TUK2 G4	7428142	Pièce	1 Pièce
