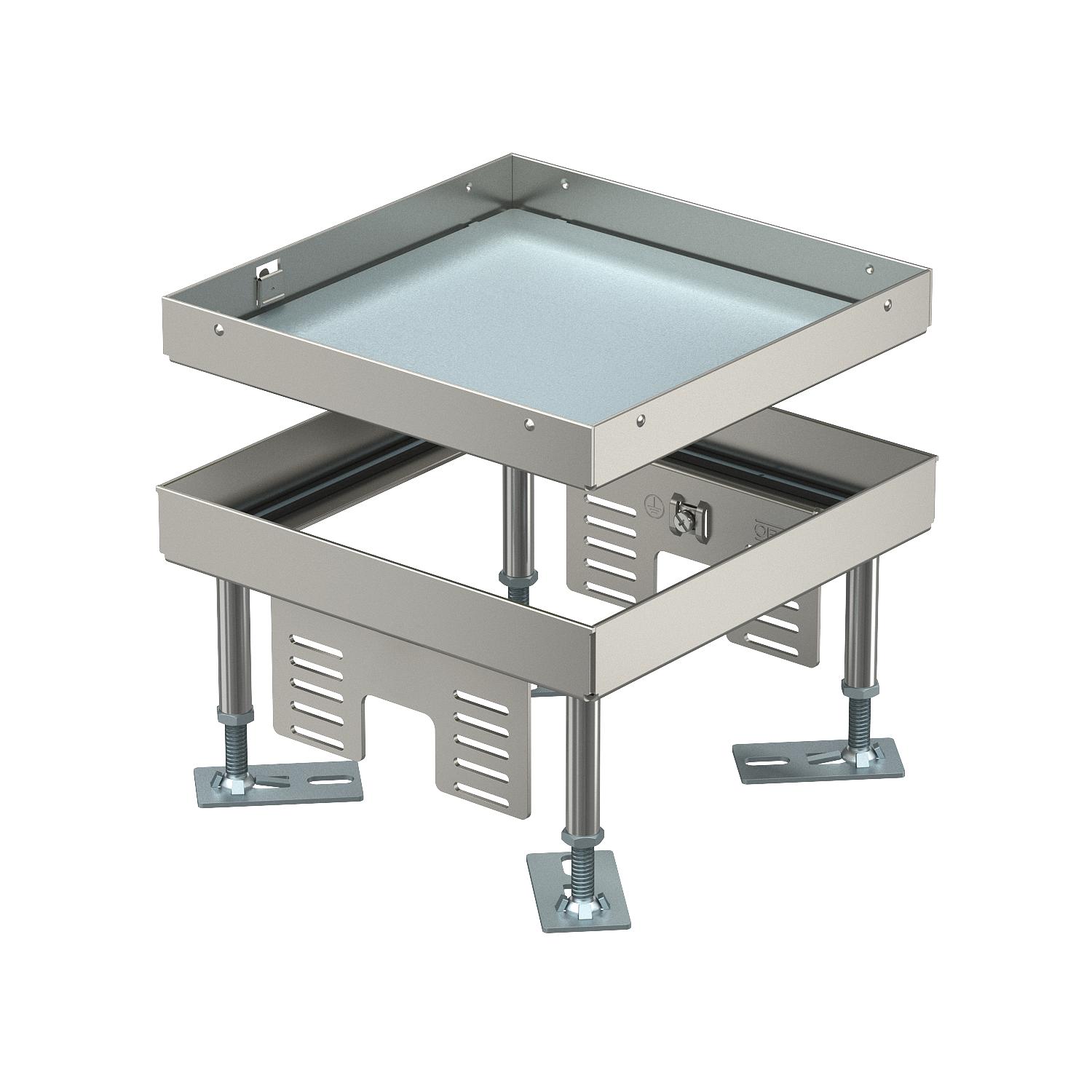

Cassette réglable en hauteur pour trappe d'inspection, RKN, acier inoxydable

Réf. 7408950 | EAN 4012197278113

4
Description du produit
Description du produit
Cassette pleine réglable en hauteur pour la réalisation d'une trappe d'inspection de taille nominale 4 dans des planchers nettoyés à l'eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.

Cassette ajustable en tant que cassette pleine, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Indice de protection IP 55
Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface jusqu'à 15 000 N
Charge verticale, petite surface jusqu'à 3 000 N
convient pour montage dans des faux-planchers oui
Convient pour montage dans plancher technique oui
Découpe de sol/Ouverture de montage 201x201
Découplable non

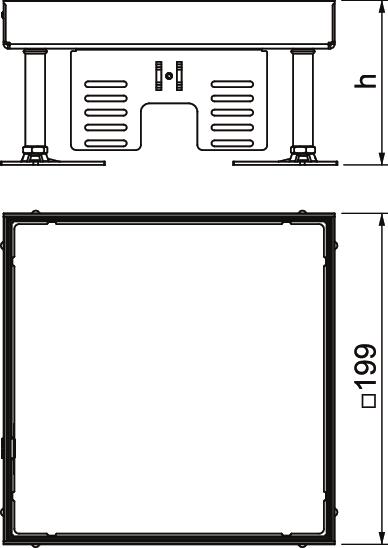

Dimension 199x199x100
Dimension h 105 mm
Dimension nominale pour boîtier d'appareillages 4
Entretien du sol humide
Épaisseur du revêtement de sol 20 mm
Hauteur 105 mm
Hauteur de plancher max. 150 mm
Hauteur de plancher min. 105 mm
Homologations NF
Indice de protection (IP) en utilisation IP00
Indice de protection (IP) hors utilisation IP55
Indice de protection code IK IK10
Largeur 199 mm
Largeur cote de montage 201 mm
Longueur 199 mm
Longueur cote de montage 201 mm
Matériau Acier inoxydable
Modèle carré
Modèle pour charges lourdes non
Modèle Sortie de câble Aucune sortie de câble
Nombre de supports universels 2 x UT3
Norme EN 50085-2-2
Plage de réglage max. 150 mm
Plage de réglage min. 105 mm
Profondeur de montage 105 mm
Support d'appareillage pour le logement de paniers appareillage non
Type du système d'encastrement UT3
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension h Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKN3 4 VS 20 105 mm 150 mm 20 mm 105 mm 4 7408950
1 Pièce
RKN3 4 VS 25 110 mm 155 mm 25 mm 110 mm 4 7408954
1 Pièce
