Cassette réglable en hauteur avec sortie de cordon, RKSR, acier inoxydable
Réf. 7409270 | EAN 4012195867487
- Description du produit
-
Description du produit

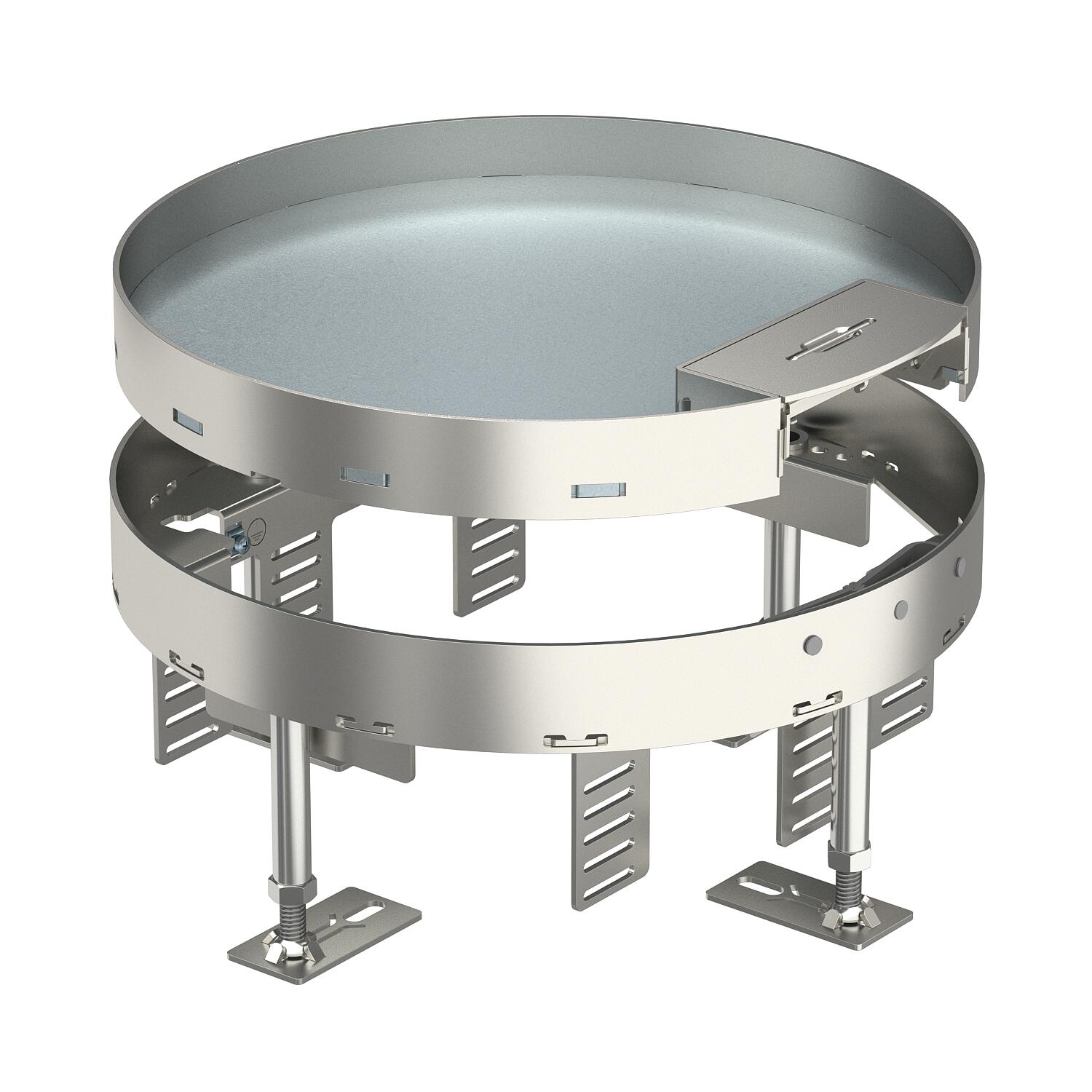

Cassette réglable en hauteur de dimension nominale R7 avec poignée sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec en intérieur.
Cassette ajustable avec sortie de cordon, 3 passages Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages individuels avec bague-support/griffe de fixation ou 10 appareillages Module 45.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Découplable non Diamètre de montage 275 Dimension Ø275mm Dimension nominale pour boîtier d'appareillages R7 Entretien du sol sécher Épaisseur du revêtement de sol 25 mm Hauteur de plancher max. 155 mm Hauteur de plancher min. 110 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Matériau acier inoxydable 1.4301 Modèle rond Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 10 Nombre de paniers support appareillage 3 Nombre des sorties de câble 1 Plage de réglage max. 155 mm Plage de réglage min. 110 mm Profondeur de montage 110 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT3 / UT4 Dimensions

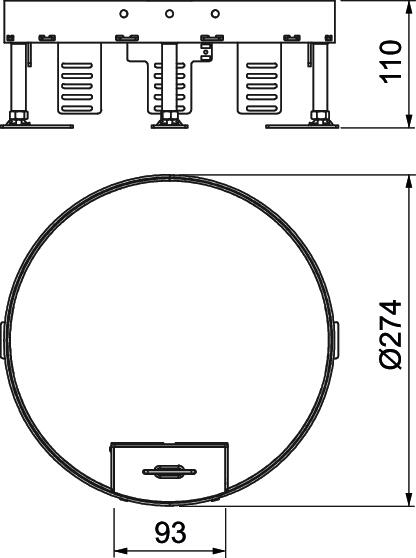

Dimension h 110 mm Largeur 274 mm Longueur 274 mm - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Pied de nivellement RKNEV2
RK NEV2 110 7405815 1 Emb.
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208
MTU 3 7407840 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm
UT4 45 4 7408727 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Outil de levage, 300 N
WZ 1029 7408634 1 Pièce - Téléchargements
-
Fiche technique RKS2 R7 V25 / 7409270 , 0.26MB , pdfApprobation Approbation VDE RK RKN , 0.18MB , pdfInstructions de montage Cassette ronde ajustable avec sortie de cordon et pieds de nivellement RKSR , 0.24MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
