Cassette réglable en hauteur avec sortie de cordon, RKSN, laiton
Réf. 7409212 | EAN 4012195867173
- Description du produit
-
Description du produit

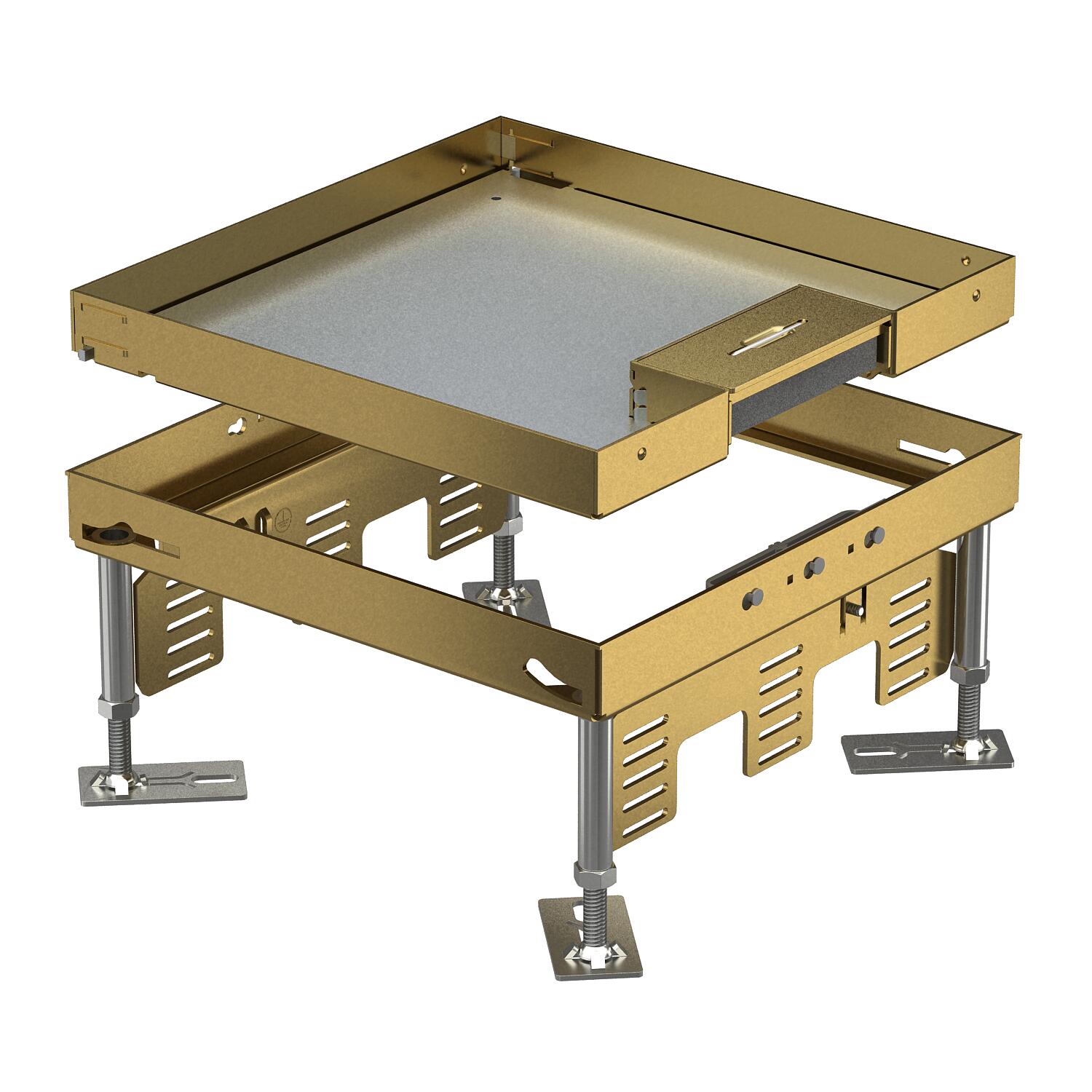

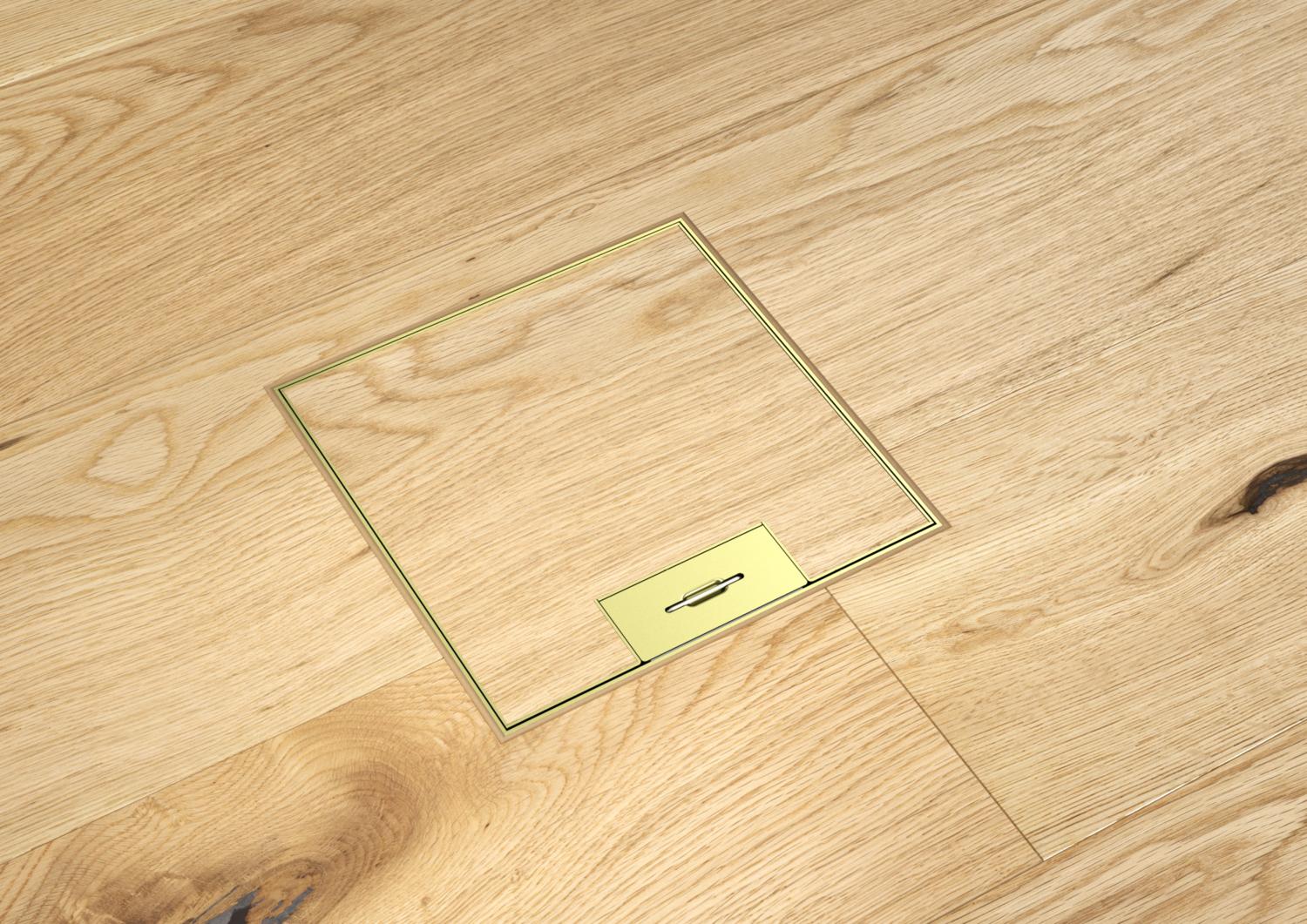

Cassette réglable en hauteur de dimension nominale 9 avec poignée sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec en intérieur.
Cassette ajustable avec sortie de cordon, 3 passages Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.
-
- Caractéristiques techniques
-
Caractéristiques techniques

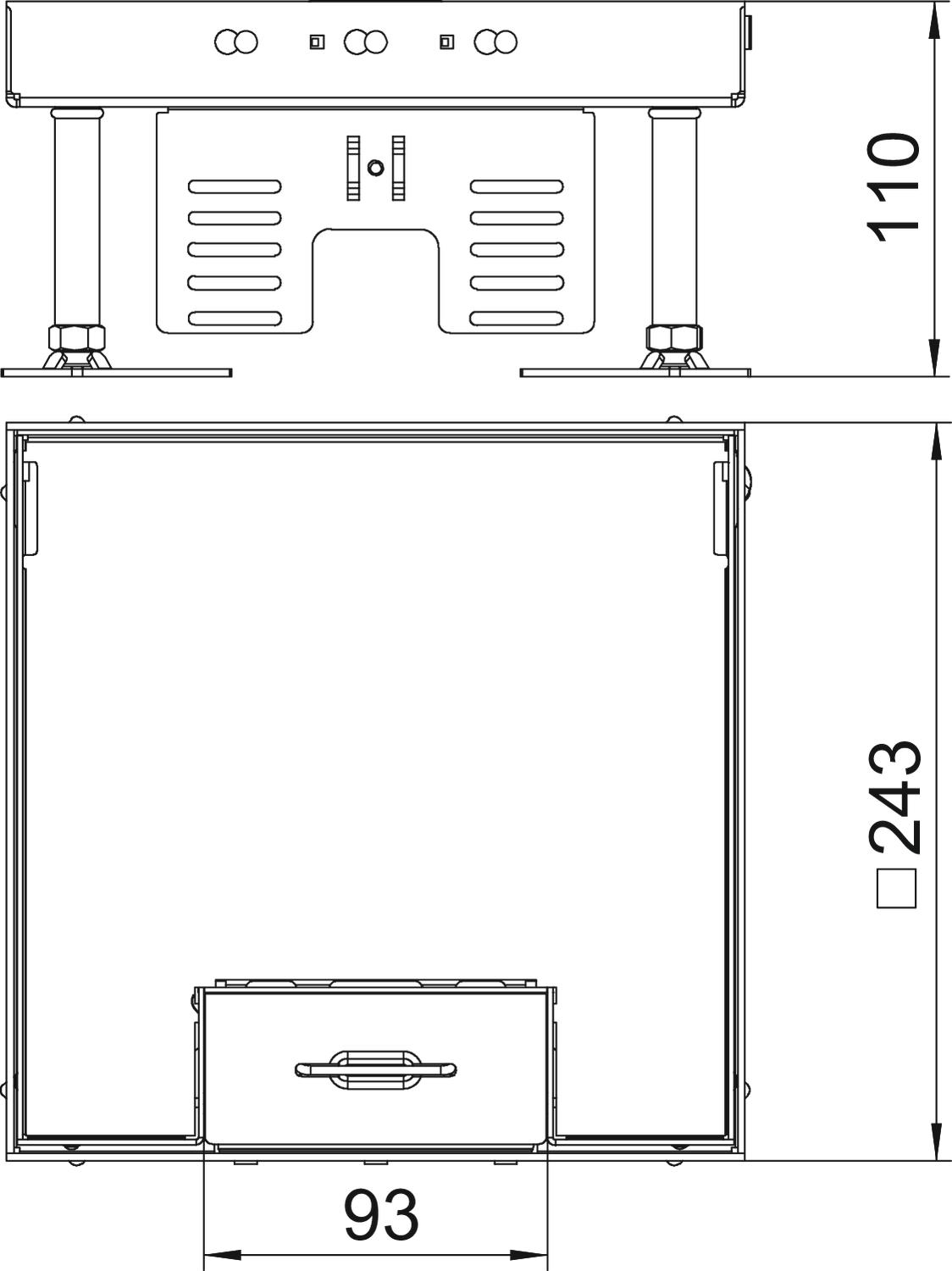

Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Découplable non Dimension 243x243mm Dimension h 105 mm Dimension nominale 350 mm Dimension nominale pour boîtier d'appareillages 9 Entretien du sol sécher Épaisseur du revêtement de sol 20 mm Hauteur de plancher max. 150 mm Hauteur de plancher min. 105 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur cote de montage 244 mm Longueur cote de montage 244 mm Matériau laiton Modèle carré Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 12 Nombre de paniers support appareillage 3 Nombre des sorties de câble 1 Plage de réglage max. 150 mm Plage de réglage min. 105 mm Profondeur de montage 105 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT4 - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Support de montage - MT2 DBAP2
MT2 DBAP2 7428232 1 Pièce - Téléchargements
-
Fiche technique RKSN2 9 MS 20 / 7409212 , 0.32MB , pdfDéclaration de conformité RKSN2 9 MS 20 / 7409212 , 0.16MB , pdfApprobation Approbation VDE RK RKN , 0.18MB , pdfInstructions de montage Cassette carrée avec sortie de cordon et pieds de nivellement RKSN , 0.25MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
