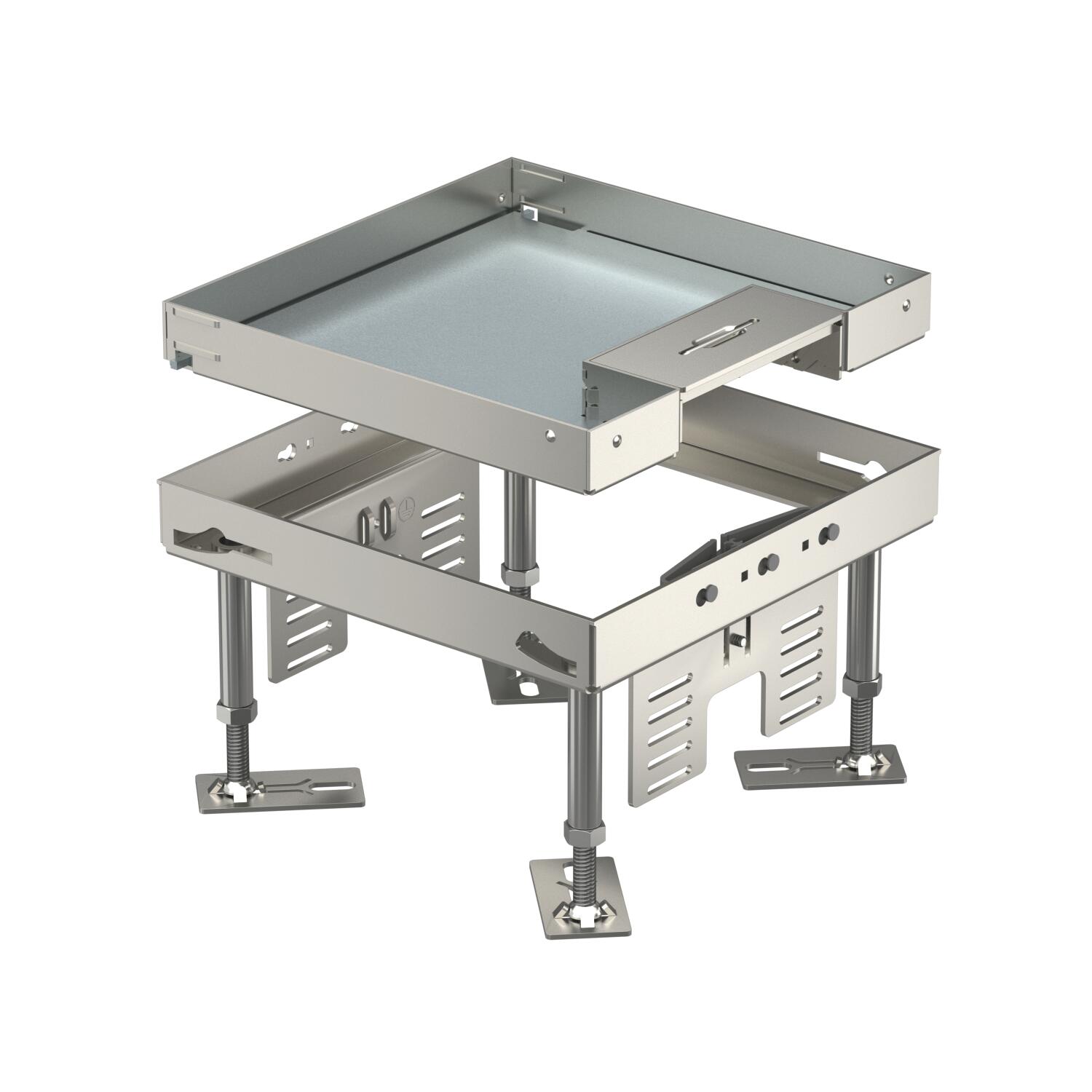

Cassette réglable en hauteur avec sortie de cordon, RKSN, acier inoxydable
Réf. 7409208 | EAN 4012195867128
- Description du produit
-
Description du produit
Cassette réglable en hauteur de dimension nominale 4 avec poignée sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec en intérieur.
Cassette ajustable avec sortie de cordon, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.
-
- Caractéristiques techniques
-
Caractéristiques techniques

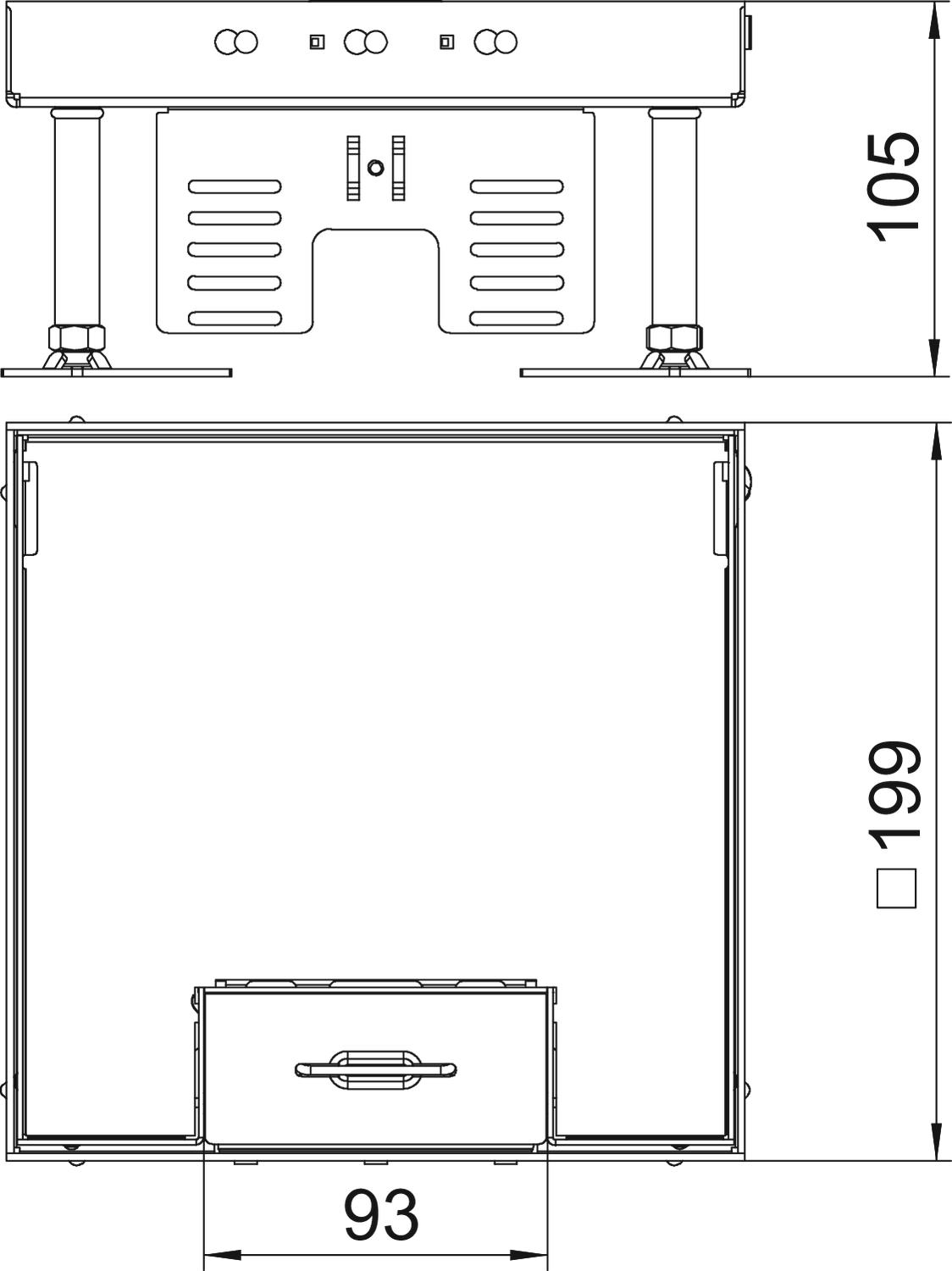

Charge verticale, grande surface jusqu'à 15 000 N Charge verticale, petite surface jusqu'à 3 000 N convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Découplable non Dimension 200x200mm Dimension h 105 mm Dimension nominale pour boîtier d'appareillages 4 Empreinte CO₂ (GWP) du berceau à la porte 0,925 kg CO₂e / 1 Mètre Entretien du sol sécher Épaisseur du revêtement de sol 20 mm Hauteur de plancher max. 150 mm Hauteur de plancher min. 105 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 199 mm Largeur cote de montage 201 mm Longueur 199 mm Longueur cote de montage 201 mm Matériau acier inoxydable 1.4301 Modèle carré Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 6 Nombre de paniers support appareillage 2 Nombre des sorties de câble 1 Plage de réglage max. 150 mm Plage de réglage min. 105 mm Profondeur de montage 105 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT3 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Pied de nivellement RKNEV2
RK NEV2 110 7405815 1 Emb.
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Outil de levage, 300 N
WZ 1029 7408634 1 Pièce - Téléchargements
-
Fiche technique RKSN2 4 VS 20 / 7409208 , 0.23MB , pdfDéclaration de conformité RKSN2 4 VS 20 / 7409208 , 0.16MB , pdfApprobation Approbation VDE RK RKN , 0.18MB , pdfInstructions de montage Cassette carrée avec sortie de cordon et pieds de nivellement RKSN , 0.25MB , pdfInstructions d'utilisation Kassetten RKSN , 0.32MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
