Cassette ajustable pour R4, RKR, acier inoxydable

Réf. 7409088 | EAN 4012195868200

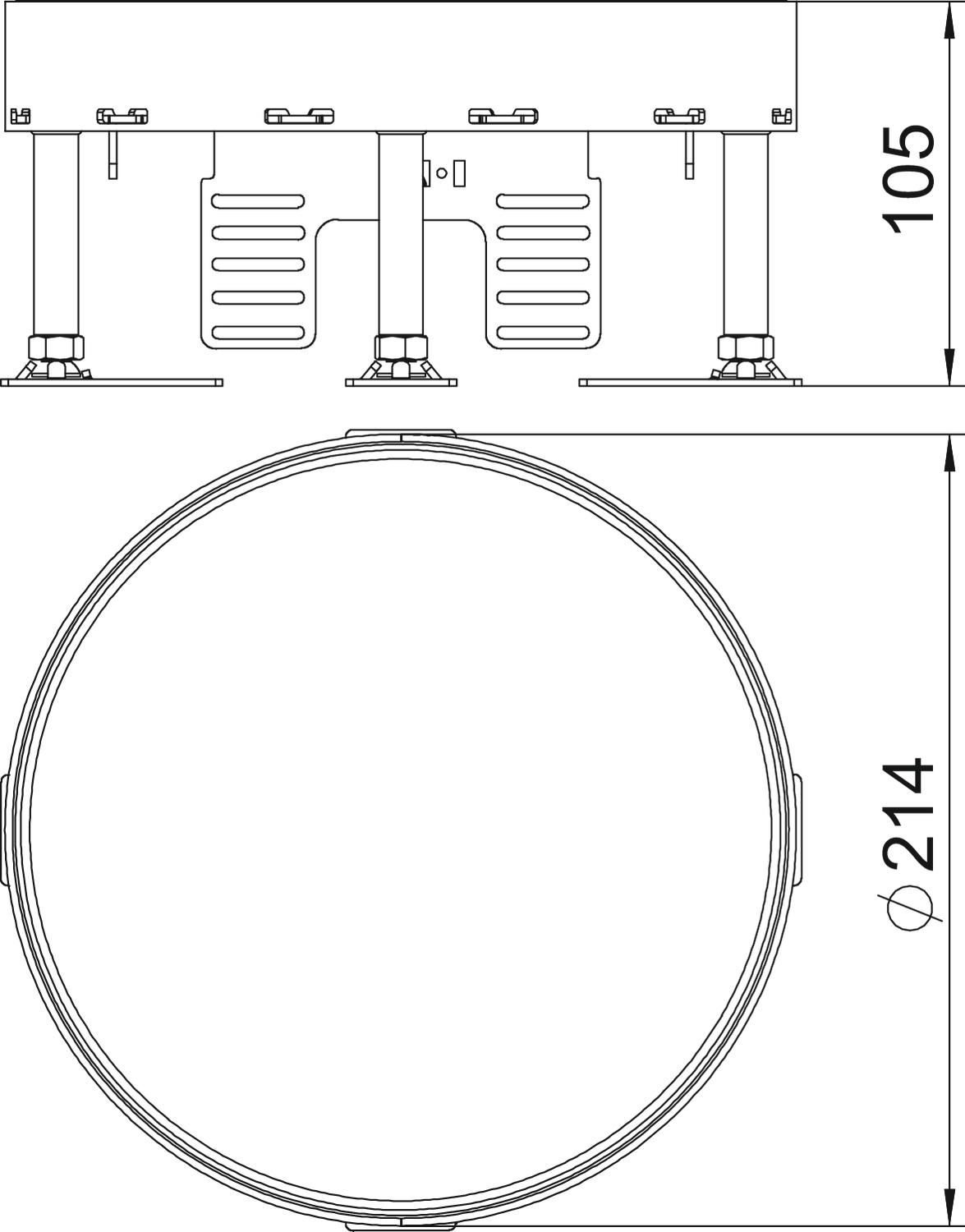

105 mm
155 mm
R4
Description du produit

Description du produit

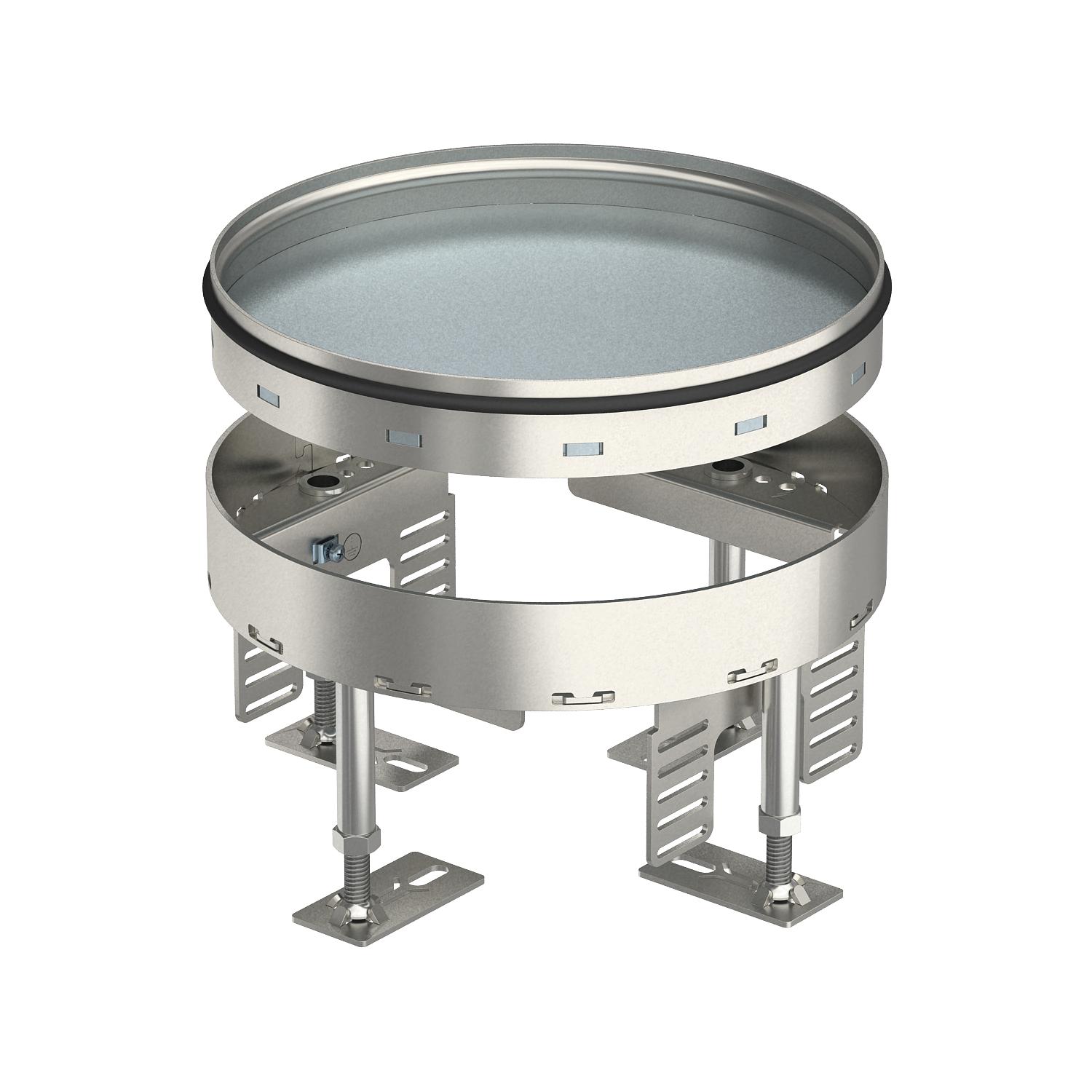

Cassette pleine réglable en hauteur pour la réalisation d'une trappe d'inspection de taille nominale R4 dans des planchers nettoyés à l'eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Cassette ajustable en tant que cassette pleine, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface jusqu'à 15 000 N
Charge verticale, petite surface jusqu'à 3 000 N
convient pour montage dans des faux-planchers oui
Convient pour montage dans plancher technique oui
Découplable non
Diamètre de montage 215
Dimension Ø215mm
Dimension h 105 mm
Dimension nominale pour boîtier d'appareillages R4
Entretien du sol humide
Épaisseur du revêtement de sol 20 mm
Hauteur de plancher max. 155 mm
Hauteur de plancher min. 105 mm
Homologations NF
Indice de protection (IP) en utilisation IP00
Indice de protection (IP) hors utilisation IP44
Indice de protection code IK IK10
Largeur 214 mm
Longueur 214 mm
Matériau acier inoxydable 1.4301
Modèle rond
Modèle pour charges lourdes non
Modèle Sortie de câble Aucune sortie de câble
Nombre de paniers support appareillage 2
Plage de réglage max. 155 mm
Plage de réglage min. 105 mm
Profondeur de montage 105 mm
Support d'appareillage pour le logement de paniers appareillage non
Type du système d'encastrement UT3
Tous les types

Tous les types

Type Hauteur de plancher min. Hauteur de plancher max. Épaisseur du revêtement de sol Dimension nominale pour boîtier d'appareillages Réf. Quantité Plus petite unité de vente
RKR2 4V 20 105 mm 155 mm 20 mm R4 7409088
1 Pièce
RKR2 4V 25 105 mm 155 mm 25 mm R4 7409090
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Pied de nivellement RKNEV2 Pied de nivellement RKNEV2 RK NEV2 110 7405815
1 Emb.
Plaque de support 2 x type C pour support de montage Plaque de support 2 x type C pour support de montage MTM 2C 7407788
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm Support de montage pour prises de raccordements informatiques, longueur du système 165 mm MTU 2 7407836
1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm UT3 45 3 7408723
1 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Outil de levage, 300 N Outil de levage, 300 N WZ 1029 7408634
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
