- Description du produit
-

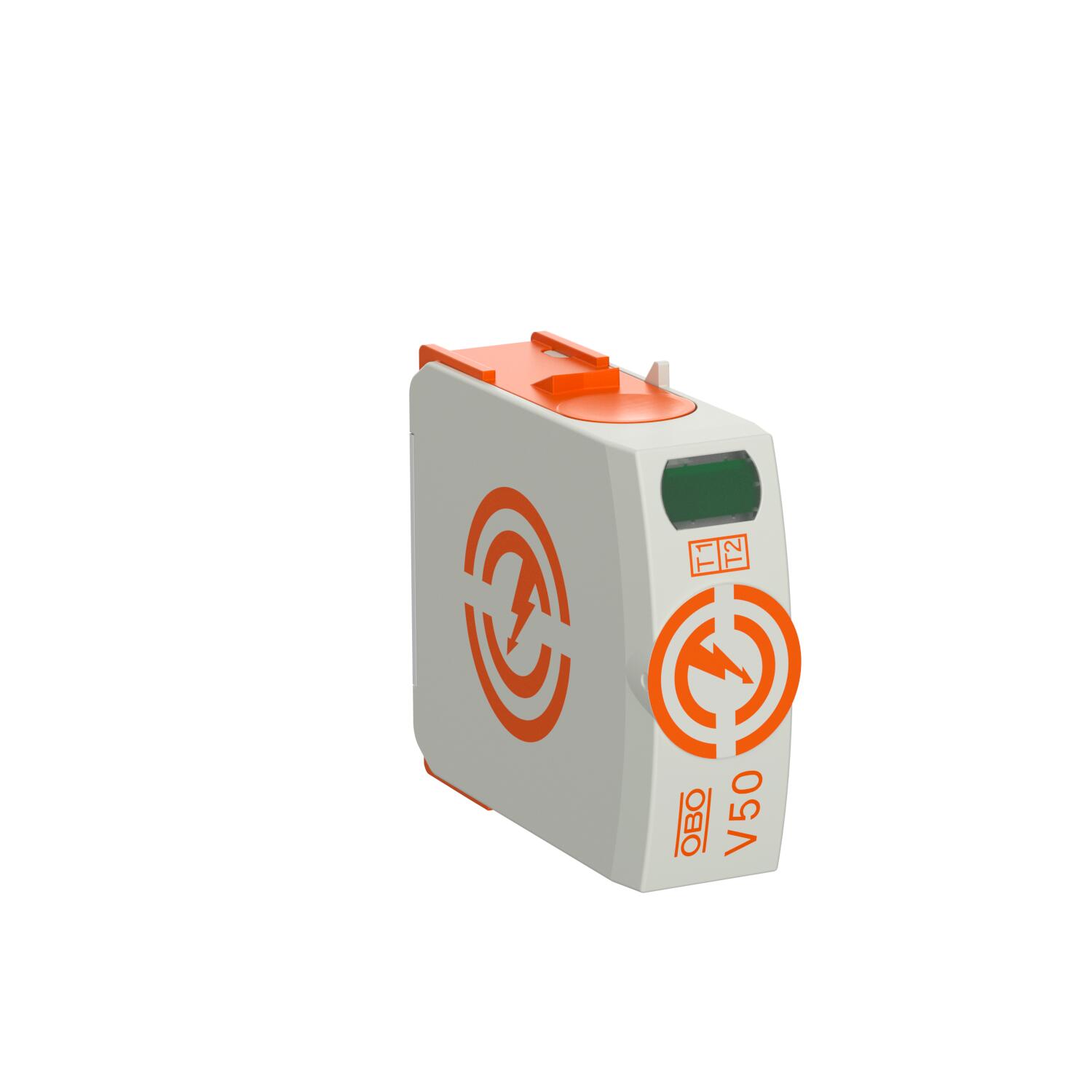

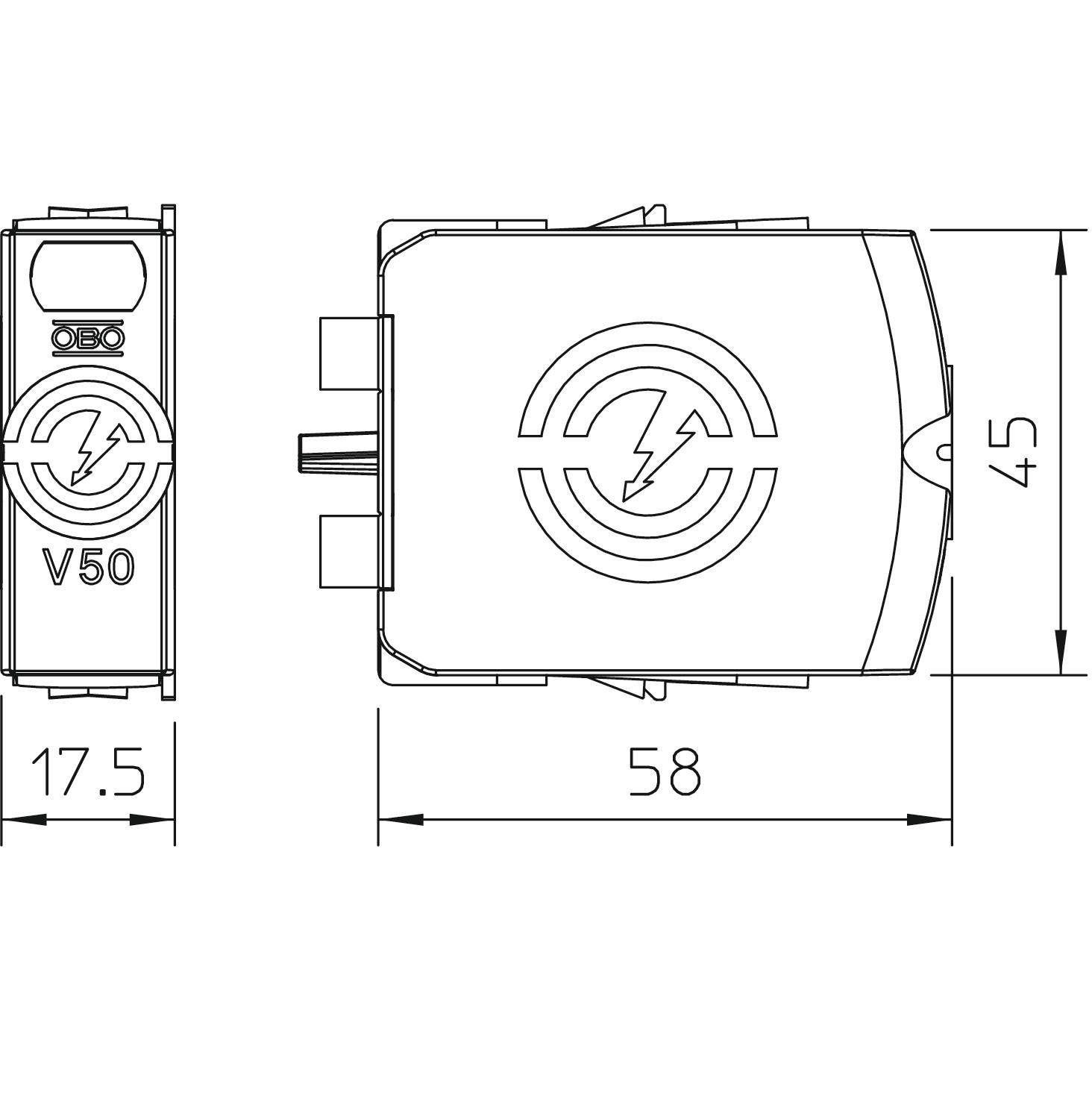

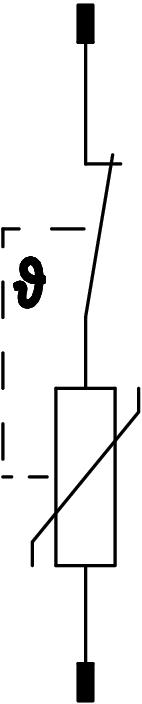

Description du produitCartouche de parafoudre combiné type 1+2
• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle
• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension
• Plastique selon UL 94 V-0
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Coupe-feu non Couple de serrage 4 Nm Courant de choc de décharge (10/350 μs) 12,5 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 μs) [L-N] 50 kA Courant de décharge nominal (8/20) 30 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 150V Écartement minimal 1,5 mm fusible de puissance intégré non Homologations NF Indice de protection IP20 Matériau du boîtier PA UL 94 V-0 Modèle 1 Niveau de protection [L-N] ≤0,8 Nombre de pôles 1 Protection max contre les surintensités côté réseau 160 A gL/gG Report d'alarme non Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM min. 21 AWG Section de raccordement des bornes FM min. 0,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension continue max. (L-N) 150 V Tension max. permanente CA 150 V Tension nominale CA (50 / 60 Hz) 120 V Tension résiduelle [L-N] @ 1 kA 0,4 kV Tension résiduelle [L-N] @ 12,5 kA 0,6 kV Tension résiduelle [L-N] @ 5 kA 0,5 kV Tension TOV [L-N] - fail safe mode - 120 min 230 V Tension TOV [L-N] - withstand mode - 5 s 175 V Type de montage Rail DIN 35 mm Type du réseau tous Type selon EN 61643-11 Type 1+2 Type selon UL1449 Type 4 - Tous les types
- Téléchargements
-
Fiche technique V50-0-150 / 5093505 , 0.27MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité UE V50-0-150 / 5093505 , 0.13MB , pdfApprobation Homologation VDE V50 , 0.12MB , pdfApprobation Certificat UL V20 et V50 , 0.26MB , pdfInstructions de montage CombiController V50-...-150 , 2.22MB , pdf
