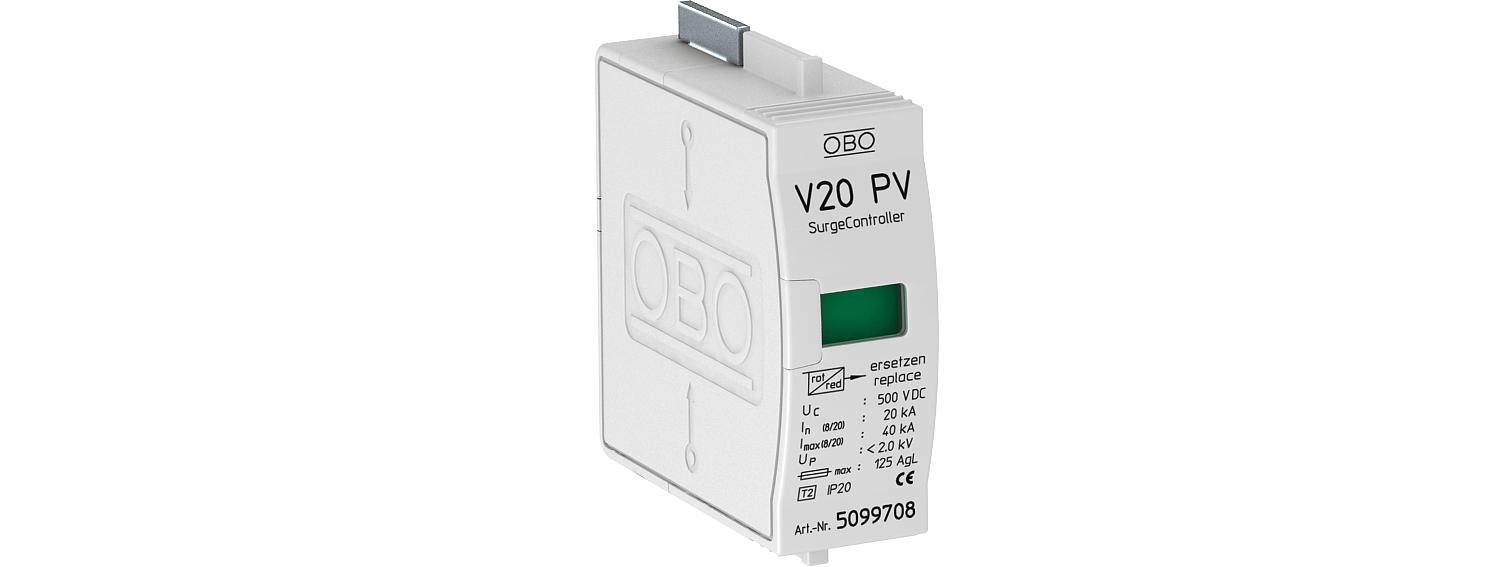

Cartouche PV de parafoudre type 2 1 | 440 | IP20

Cartouche PV de parafoudre type 2

Réf. 5099708 | EAN 4012195708933

Réf. / Type

Modèle	1

Tension max. permanente CA

Indice de protection	IP20

Description du produit

Description du produit

Cartouche de parafoudre type 2 pour installations photovoltaïques

• Pour la liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle
• Faible niveau de protection CC: < 2,0 kV par pôle (circuit en Y : 4,0 KV et Uoc max = 1000 V CC)
• Parafoudre enfichable avec dispositif de coupure thermodynamique et voyant d'état
• Parafoudre à varistance d'oxyde de zinc blindé à utiliser dans les coffrets de distribution
• Grande capacité de conduction du courant avec une longue durée de vie

Application: installations PV sans ou avec protection extérieure séparée isolée contre la foudre

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	non
Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	500V DC
fusible de puissance intégré	non
Indice de protection	IP20
Modèle	1
Modèle	1 pôle, cartouche PV base en Y jusqu'à 1 000 V DC
Protection max contre les surintensités côté réseau	125
Report d'alarme	non
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C

Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	440
Tension max. permanente CC	500
Tension nominale CA (50 / 60 Hz)	400 V
Type de montage	sur l'élément de base
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	oui
Type de réseau TN-C	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Type du réseau	TN
Type selon EN 61643-11	Type 2
ZPF	1→2
