Cartouche PV de parafoudre et de parasurtension type 1+2 1 | 385 | IP20

Cartouche PV de parafoudre et de parasurtension type 1+2

Réf. 5097065 | EAN 4012195708896

Réf. / Type	5097065 / V25-B+C 0-450PV

Modèle	1

Tension max. permanente CA	385 V

Indice de protection	IP20

Description du produit

Description du produit

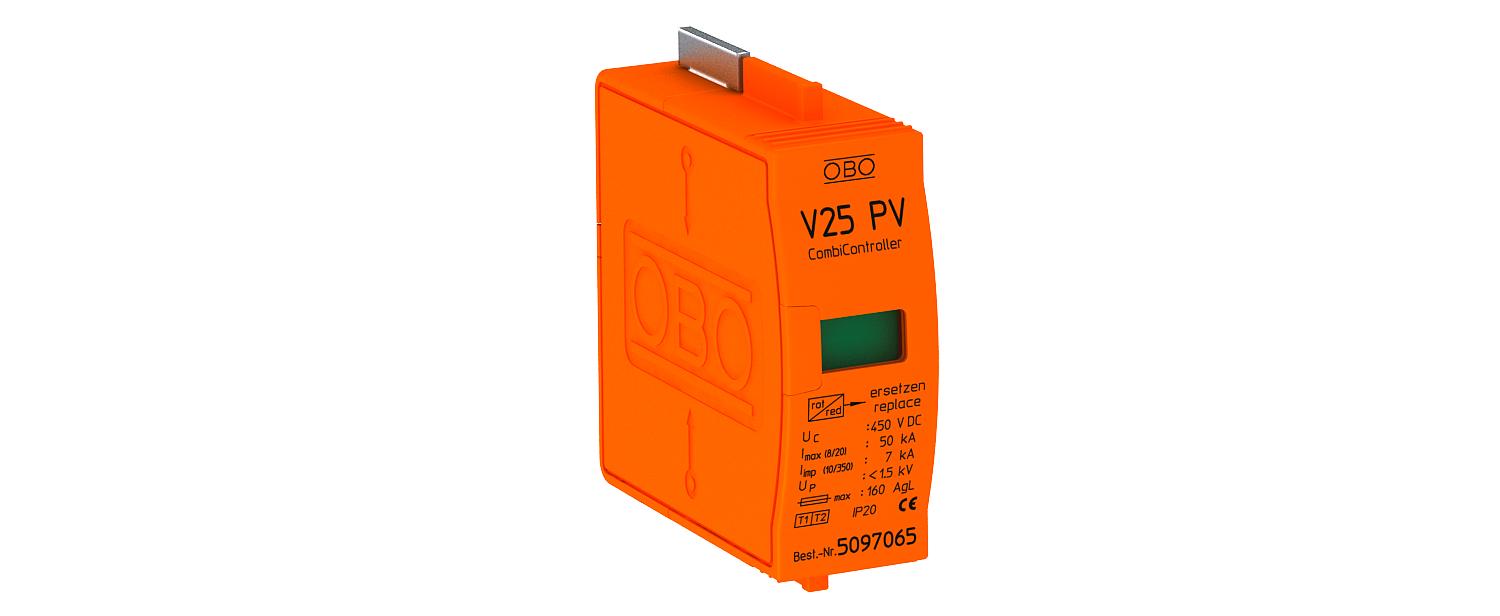

Cartouche CombiController – parafoudre combiné de type 1+2 pour installations photovoltaïques

• Pour la liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 7 kA (10/350) et 50 kA (8/20) par pôle
• Faible niveau de protection CC: < 1,5 kV par pôle (circuit en Y : 3,0 KV et Uoc max = 900 V CC)
• Parafoudre enfichable avec dispositif de coupure thermodynamique et voyant d'état
• Parafoudre à varistance d'oxyde de zinc blindé à utiliser dans les armoires de distribution
• Grande capacité de conduction du courant avec une longue durée de vie

Application : installations PV avec protection contre la foudre

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	160 A
Coupe-feu	non
Courant de choc de décharge (10/350 μs)	7 kA
Courant de décharge maximal (8/20 μs)	50 kA
Courant de décharge nominal (8/20)	30 kA
Dimension	450V DC
Indice de protection	IP20
Modèle	1
Modèle	1 pôle, cartouche PV base en Y jusqu'à 900 V DC
Protection max contre les surintensités côté réseau	160

Report d'alarme	non
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	385 V
Tension max. permanente CC	450 V
Type selon EN 61643-11	Type 1+2
ZPF	0→2
