Cartouche PV de parafoudre et de parasurtension type 1+2 1 | 280 | IP20

Cartouche PV de parafoudre et de parasurtension type 1+2

Réf. 5093726 | EAN 4012195708841

Réf. / Type	5093726 / V50-B+C 0-300PV

Modèle	1

Tension max. permanente CA	280 V

Indice de protection	IP20

Description du produit

Description du produit

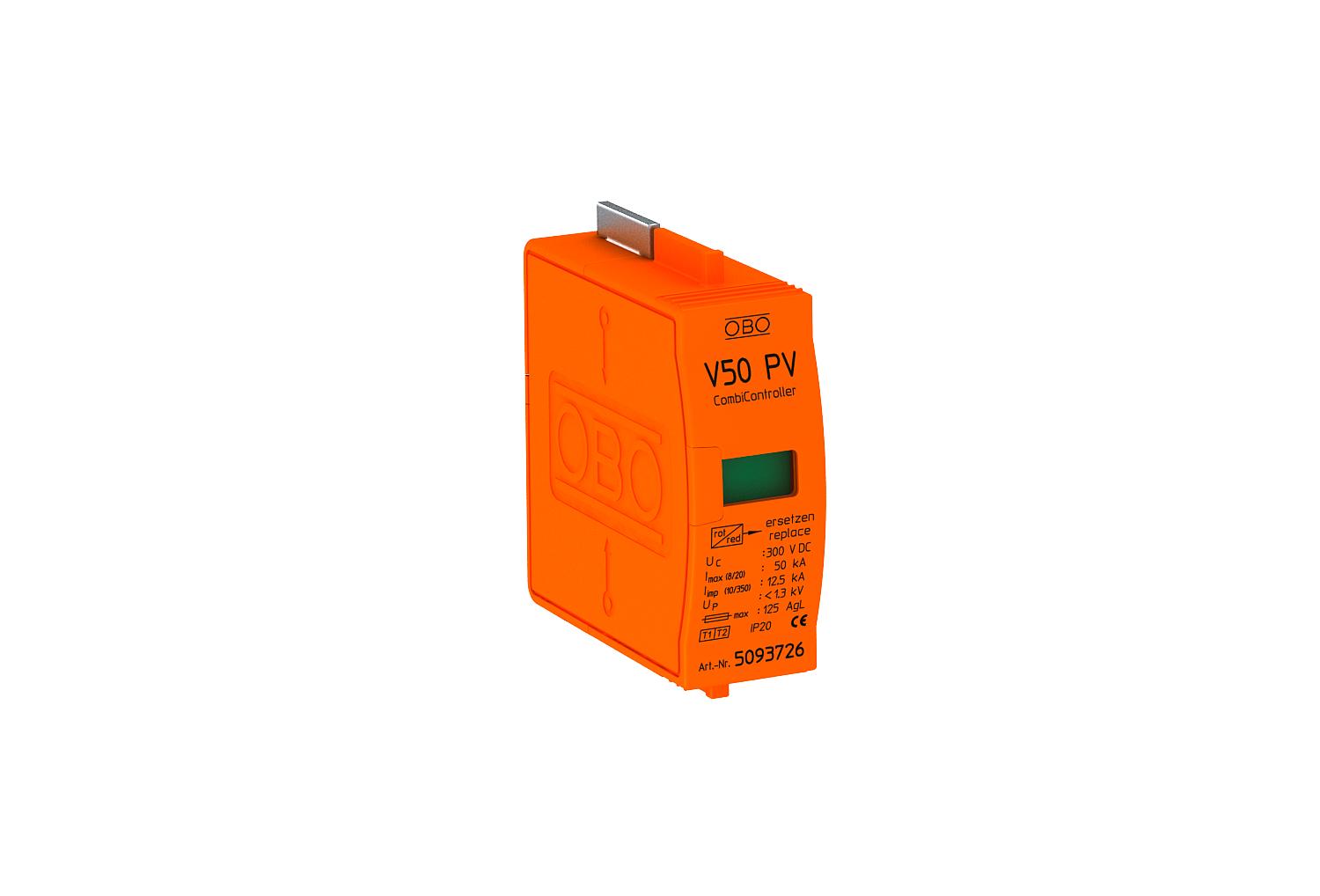

Cartouche CombiController – parafoudre combiné de type 1+2 pour installations photovoltaïques

• Pour la liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (IEC 60364-4-44)
• Capacité d'écoulement jusqu'à 12,5 kA (10/350) et 50 kA (8/20) par pôle
• Faible niveau de protection CC: < 1,3 kV par pôle (circuit en Y : 2,6 KV et Uoc max = 600 V CC)
• Parafoudre enfichable avec dispositif de coupure thermodynamique et voyant d'état
• Parafoudre à varistance d'oxyde de zinc blindé à utiliser dans les coffrets de distribution
• Grande capacité de conduction du courant avec une longue durée de vie

Application : installations PV avec protection contre la foudre
Cartouche

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	125 A
Courant de choc de décharge (10/350 μs)	12,5 kA
Courant de décharge maximal (8/20 μs)	50 kA
Courant de décharge maximal (8/20 µs) [total]	30 kA
Courant de décharge nominal (8/20)	30 kA
Courant de foudre (10/350) [total]	12,5 kA
Courant décharge nominal (8/20 μs) [L-N]	30 kA
Dimension	300V DC
Indice de protection	IP20
Modèle	1
Modèle	1 pôle, cartouche PV base en Y jusqu'à 600 V DC
Niveau de protection [L-N]	≤1,3

Protection max contre les surintensités côté réseau	125
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	280 V
Tension max. permanente CC	300 V
Type selon EN 61643-11	Type 1+2
ZPF	0→2
