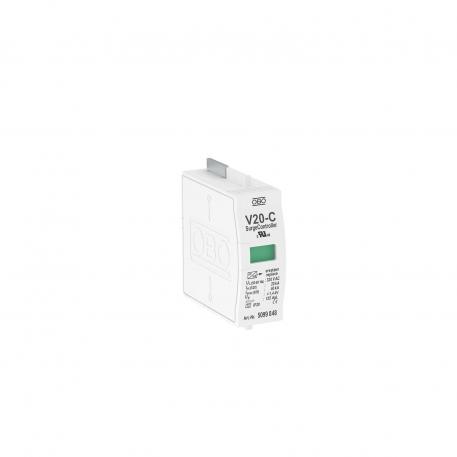

Cartouche pour V20 320 V
Réf. 5099848 | EAN 4012195570318
- Description du produit
-
Description du produitCartouche - Parasurtenseur de type 2
• Cartouche enfichable, couvercle se démontant du socle sans outil
• Avec dispositif de coupure thermique et indicateur de défauts
• Capacité d'écoulement élevée et longue durée de vie
* Complet = couvercle et socle
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 125 A Classe d'essais type 2 oui Coupe-feu non Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge maximal (8/20 µs) [total] 20 kA Courant de décharge nominal (8/20) 20 kA Courant décharge nominal (8/20 μs) [L-N] 20 kA Dimension 320V fusible de puissance intégré non Indice de protection IP20 Modèle Module 1 pôle ; 320 V Modèle 1 Protection max contre les surintensités côté réseau 125 Report d'alarme non Section de conducteur flexible (à fils de faible diamètre) min. 25 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CA 320 V Tension max. permanente CC 420 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage sur l'élément de base Type du réseau TN Type selon EN 61643-11 Type 2 ZPF 1→2 - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique V20-C 0-320 / 5099848 , 0.25MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité UE V20-C 0-320 / 5099848 , 0.06MB , pdfREACH Déclaration de conformité V20-C 0-320 / 5099848 , 0.12MB , pdfRoHS Déclaration de conformité V20-C 0-320 / 5099848 , 0.12MB , pdfApprobation Approbation VDE V20 , 0.12MB , pdfApprobation Certificat KEMA-KEUR V20 , 0.45MB , pdfApprobation Certificat UL V20 , 0.29MB , pdfApprobation Certificat EZU V20 , 2.00MB , pdfInstructions de montage Upute za montažu V20-...-320 , 0.06MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
