Cartouche PDP, à 2 pôles, 12 V 12 | 16 | Borne
morepic-1 morepic-2

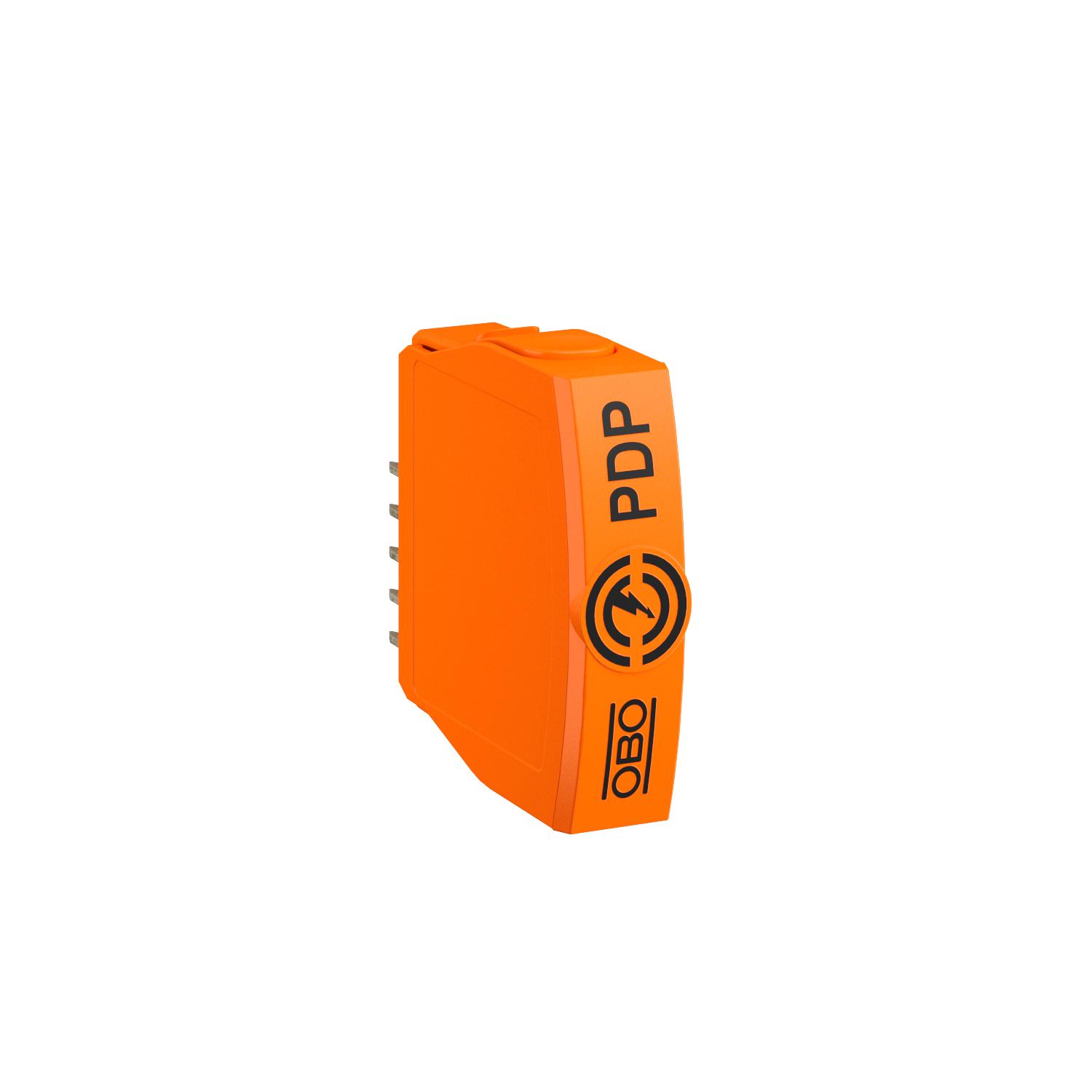

Cartouche PDP, à 2 pôles, 12 V

Réf. 5080404 | EAN 4012196745852

Borne
Description du produit
Description du produit
Couvercle, protection des données informatiques emboîtable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation

• Appareil de protection pour systèmes multifilaires

• Plage de fréquence jusqu'à 100 MHz

• Emboîtement réduit de 12,5 mm


Application : Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR.
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Installations de mesure, commande et régulation
  • Passage de ZPF 0 jusqu'à 2
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Affaiblissement d’insertion (insertion loss) ≤3 dB
Capacité (ligne/ligne) ≤30 pF
Capacité (ligne/terre) ≤30 pF
Connectique Borne
Courant de charge nominal CA 0,425 A
Courant de charge nominal CC 0,6 A
Courant de choc de décharge 2,5 kA
Courant de choc de décharge total (10/350) 2,5 kA
Courant de décharge nominal (8/20) 10 kA
Courant de décharge nominal In selon C2 (total) 20 kA
Courant de décharge total (8/20) 20 kA
Dimension 12V
Fréquence limite 100 MHz

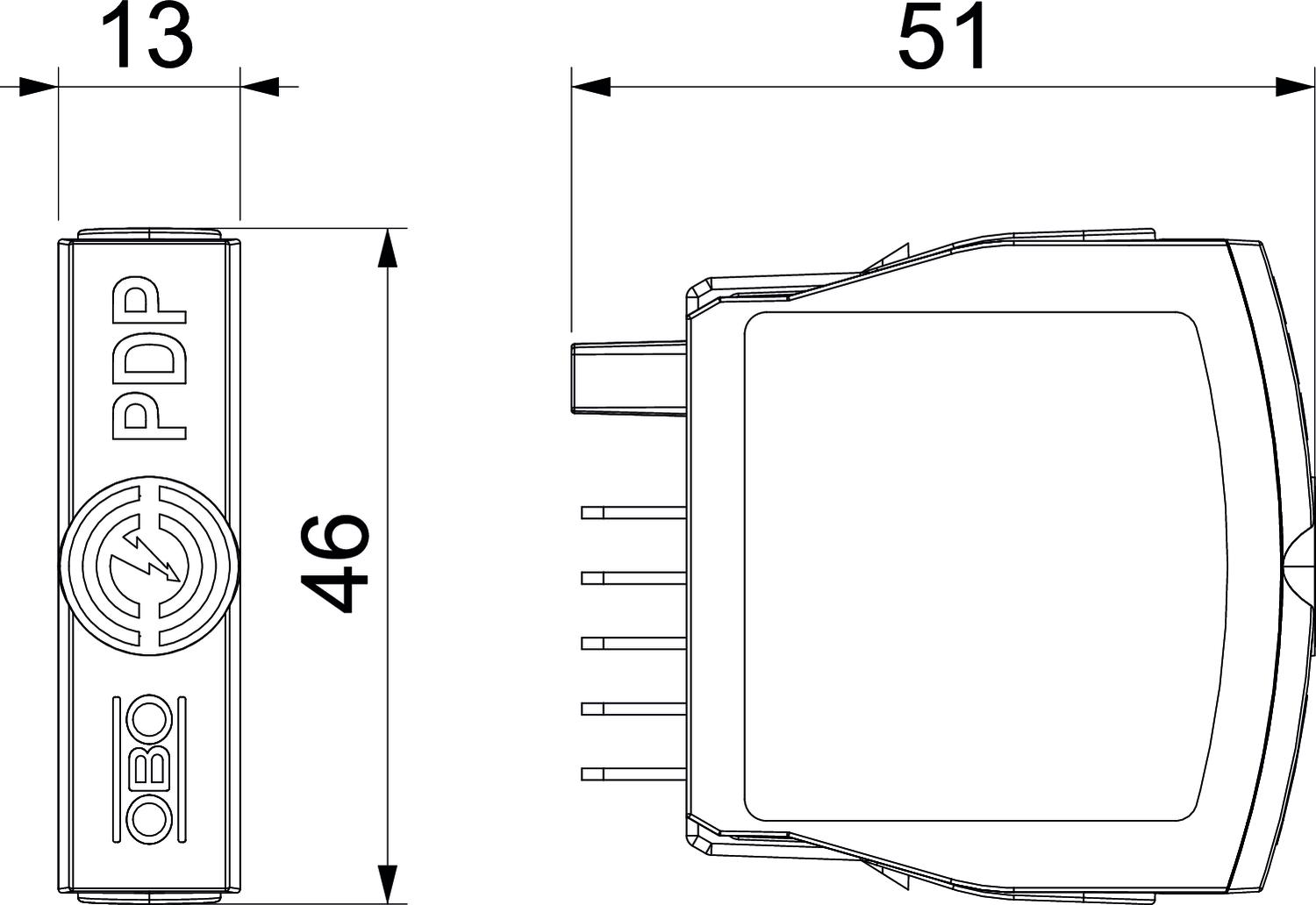

Hauteur 46 mm
Indice de protection IP20
Kategorie Type 1+2 / D1+C2
Largeur 13 mm
Longueur 51 mm
Mise à la terre par : Circuit de raccordement/rail DIN
Montage Entrée/sortie Bornes à vis
Niveau de protection fil/fil 130 V
Norme de contrôle CEI 61643-21
Plage de températures d’utilisation max. 80 °C
Plage de températures d’utilisation min. -40 °C
Raccordement du blindage direct
Raccordement du blindage disponible oui
Résistance au courant de choc fil - fil 10 kV / 5 kA
Résistance au courant de choc fil - terre 10 kV / 5 kA
Résistance longitudinale 1.2 ± 5%
Résistance série par voie 1,2 Ω ± 5%
Section de raccordement flexible max. 1,5 mm²
Section de raccordement flexible min. 0,14 mm²
Section de raccordement multifilaire max. 2,5 mm²
Section de raccordement multifilaire min. 0,14 mm²
Section de raccordement rigide max. 2,5 mm²
Section de raccordement rigide min. 0,14 mm²
Signalisation sur l'appareil aucun
SPD selon CEI 61643-1 classe I+II
SPD selon CEI 61643-21 Classe I+II / D1+C2
Tension max. permanente CA 12 V
Tension max. permanente CC 16 V
Type selon EN 61643-11 Type 1+2
ZPF 0→2
Tous les types

Tous les types

Type Tension max. permanente CA Tension max. permanente CC Connectique Réf. Quantité Plus petite unité de vente
PDP-P-2-5 4,2 V 6 V Borne 5080402
1 Pièce
PDP-P-2-12 12 V 16 V Borne 5080404
1 Pièce
PDP-P-2-24 21 V 30 V Borne 5080406
1 Pièce
PDP-P-2-48 37 V 52 V Borne 5080408
1 Pièce
