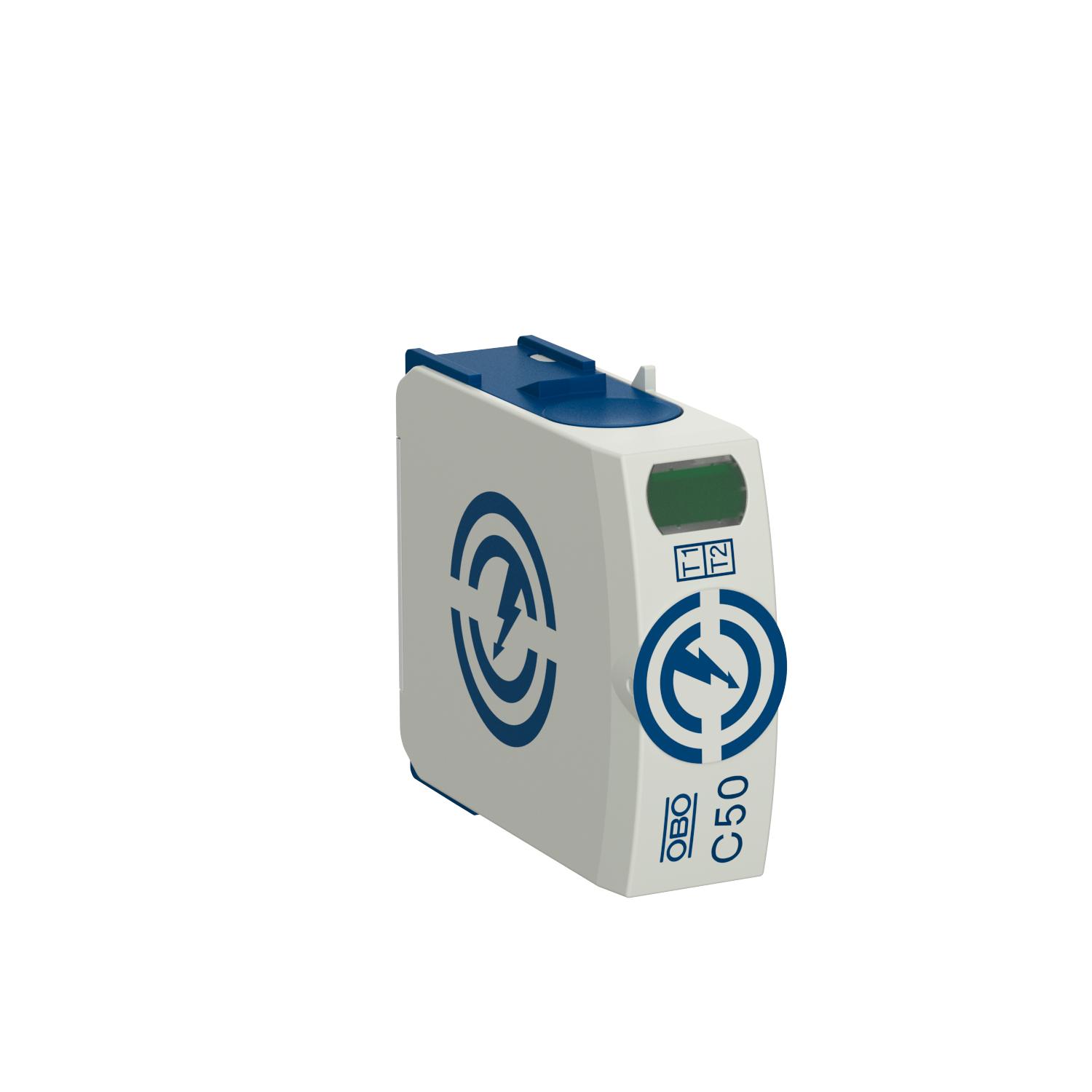

Cartouche NPE-C50

Réf. 5095609 | EAN 4012196337620

Réf. / Type	5095609 / C50-0-255

Modèle	N/PE

Tension max. permanente CA	255 V

Indice de protection	IP20

Description du produit

Description du produit

Cartouche NPE de parafoudre combiné type 1+2

• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 50 kA (10/350) au total
• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension
• Plastique selon UL 94 V-0

* Complet = cartouche et base

Caractéristiques techniques

Caractéristiques techniques

Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Coupe-feu	non
Couple de serrage	4 Nm
Courant de choc de décharge (10/350 μs)	50 kA
Courant de décharge maximal (8/20 μs)	50 kA
Courant de décharge maximal (8/20 μs) [L-N]	50 kA
Courant de décharge maximal (8/20 μs) [N-PE]	80 kA
Courant de décharge nominal (8/20)	30 kA
Courant de décharge nominal (8/20 μs) [N-PE]	50 kA
Courant de foudre (10/350) [total]	50 kA
Courant décharge nominal (8/20 μs) [L-N]	30 kA
Dimension	255V
Écartement minimal	1,5 mm
fusible de puissance intégré	non
Homologations	NF
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle	N/PE
Nombre de pôles	1
Report d'alarme	non
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	25 kA

Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	255 V
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type de montage	Rail DIN 35 mm
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Type selon EN 61643-11	Type 1+2
Type selon UL1449	Type 4
