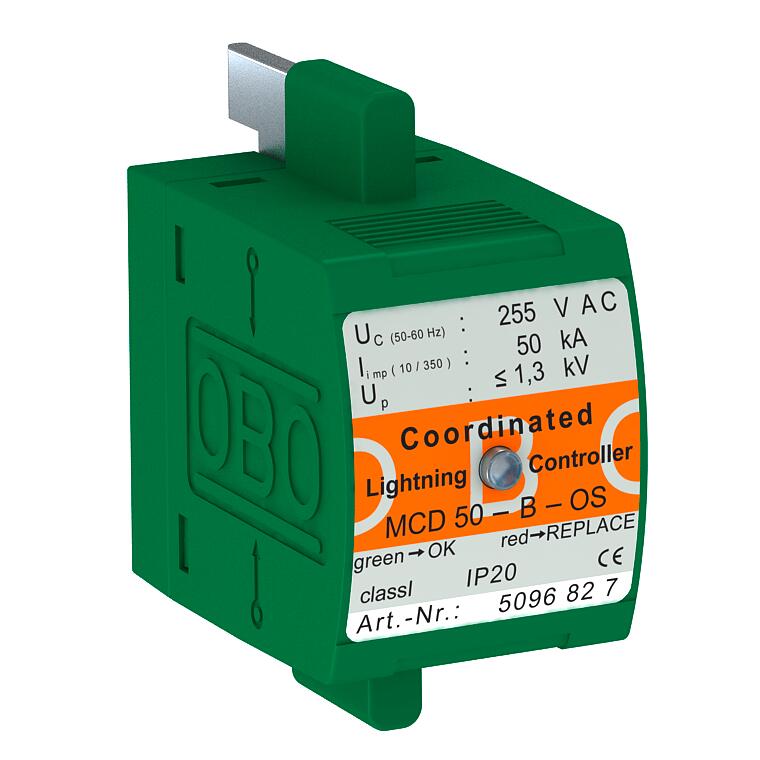

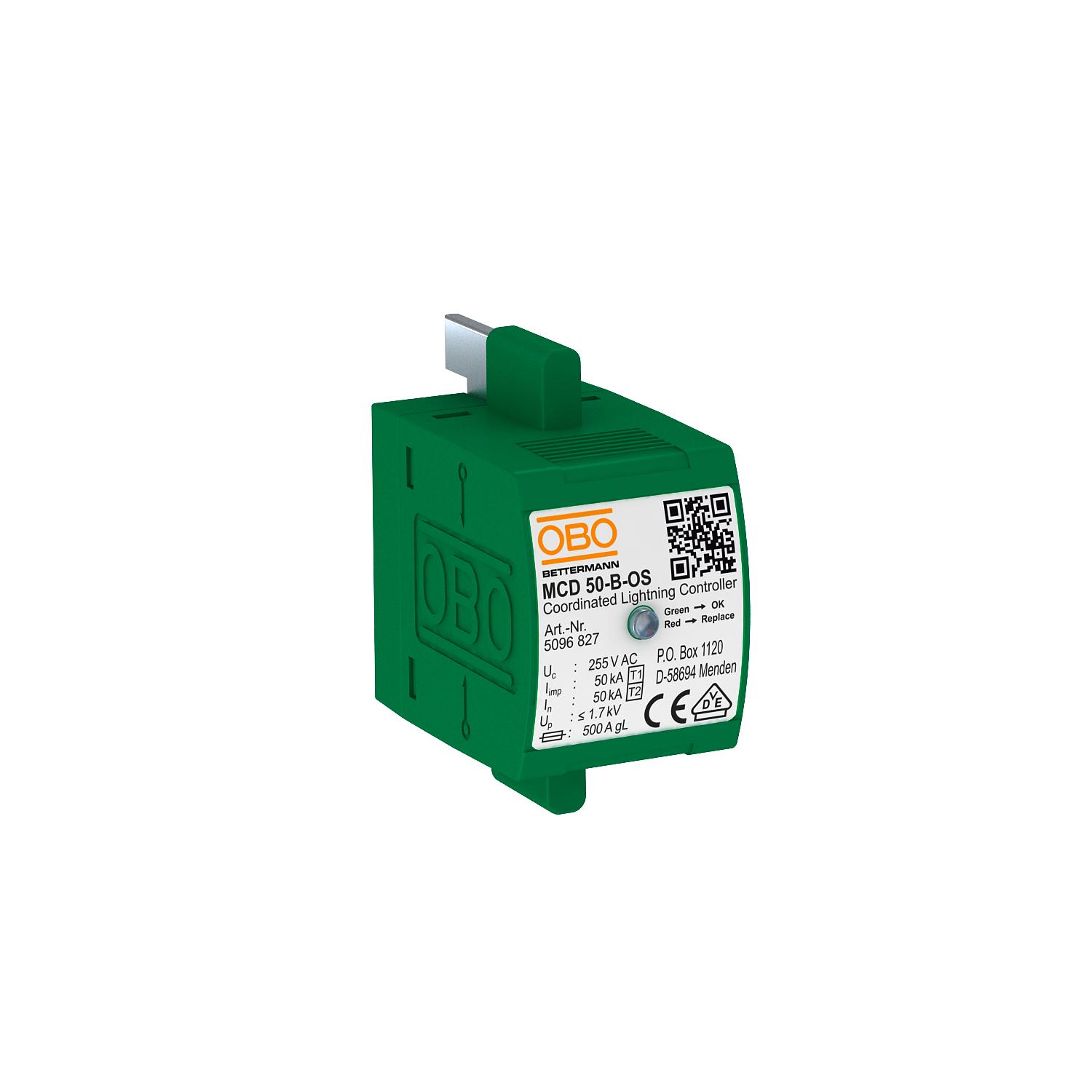

Cartouche de parafoudre combiné avec voyant d'état
Réf. 5096827 | EAN 4012195051473
- Description du produit
-
Description du produitParafoudres combinés, parafoudres type 1+2, cartouche avec indication visuelle
• Capacité de décharge de courant de foudre 50 kA (10/350)
• Consommation électrique <26 mW / pôle
• Niveau de protection <1,7 kV
• Courant de suivi de ligne extinction 10 kA
• Éclateur à étincelles encapsulé et non soufflant
Application: Installation de parafoudres de type 1 + 2 dans une distribution.
-
- Caractéristiques techniques
-
Caractéristiques techniques

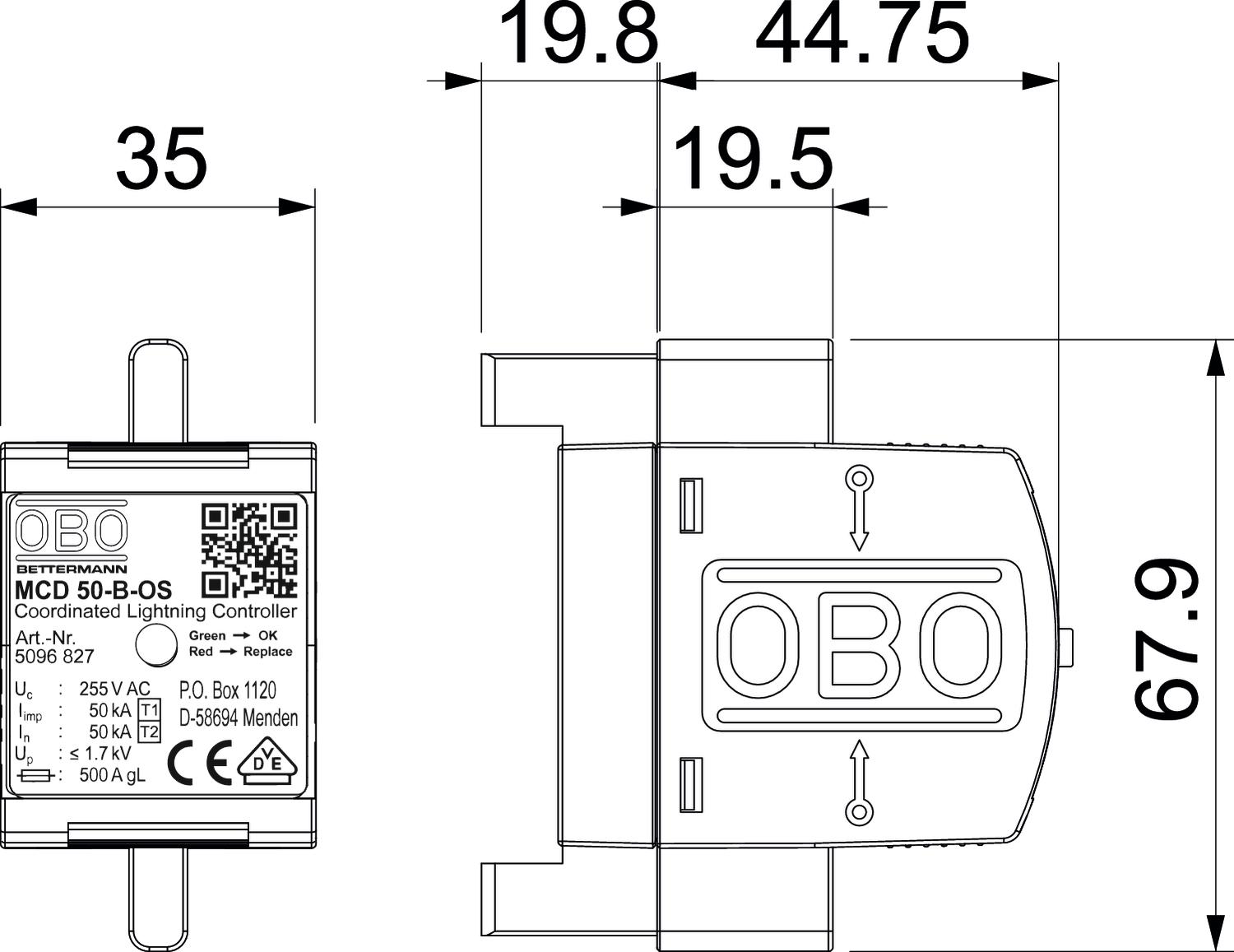

Autre type de réseau non Calibre de fusible maximum 500 A Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 50 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 50 kA Courant décharge nominal (8/20 μs) [L-N] 50 kA Dimension 255V Hauteur 69 mm Homologations NF Indice de protection IP20 Largeur 35 mm Longueur 100 mm Modèle 1 Modèle 1 pôles Niveau de protection [L-N] ≤1,7 Nombre de pôles 1 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Protection max contre les surintensités côté réseau 500 Report d'alarme non Résistance aux courts-circuits 10 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension continue max. (L-N) 255 V Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage sur l'élément de base Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique MCD 50-B 0-OS / 5096827 , 0.32MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité UE MCD 50-B 0-OS / 5096827 , 0.13MB , pdfREACH Déclaration de conformité MCD 50-B 0-OS / 5096827 , 0.12MB , pdfRoHS Déclaration de conformité MCD 50-B 0-OS / 5096827 , 0.12MB , pdfApprobation Homologation VDE MCD-50 , 0.12MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfInstructions de montage Notice de montage MCD 50-B , 0.10MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
