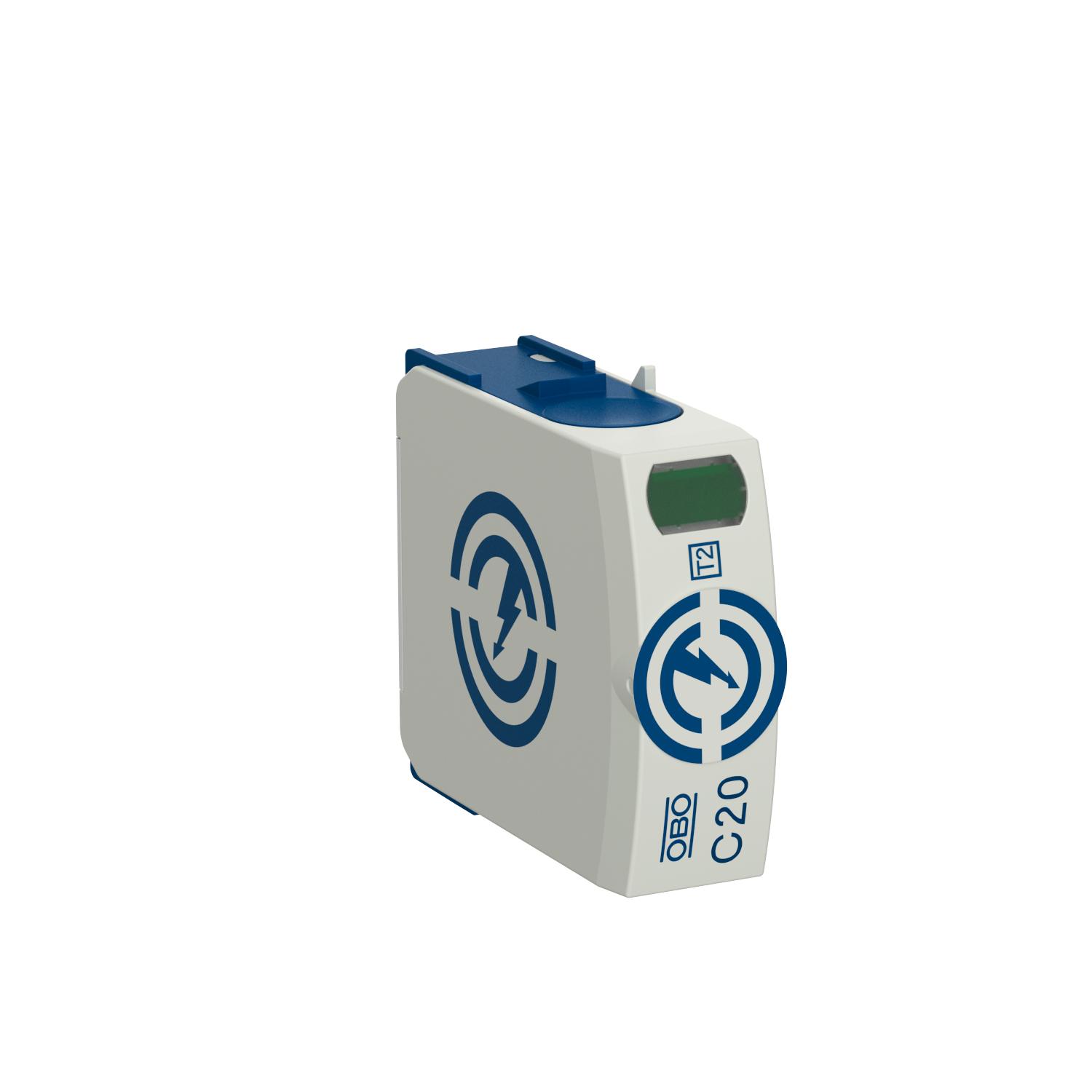

Cartouche C20

Réf. 5095600 | EAN 4012196329694

Réf. / Type	5095600 / C20-0-255

Modèle	N/PE

Tension max. permanente CA	255 V

Indice de protection	IP20

Description du produit

Description du produit

Cartouche, N-PE pour parafoudre type 2

• Protection contre les surtensions - liaison équipotentielle de foudre selon NF C 15 100 (IEC 60364-4-44)

• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance

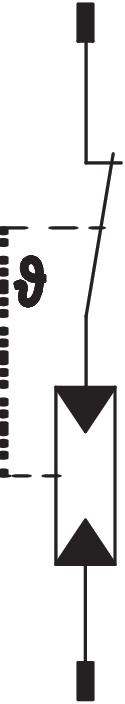

• Cartouche débrochable avec dispositif de coupure dynamique et voyant d'état

• Mécanisme de verrouillage résistant aux vibrations et codage mécanique des cartouches

• Plastique retardateur de la flamme selon UL 94 V-0

Application: Liaison équipotentielle dans les tableaux généraux et divisionnaires.

Caractéristiques techniques

Caractéristiques techniques

Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Classe d'essais type 2	oui
Coupe-feu	non
Couple de serrage	4 Nm
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 μs) [N-PE]	60 kA
Courant de décharge nominal (8/20)	20 kA
Courant de décharge nominal (8/20 μs) [N-PE]	40 kA

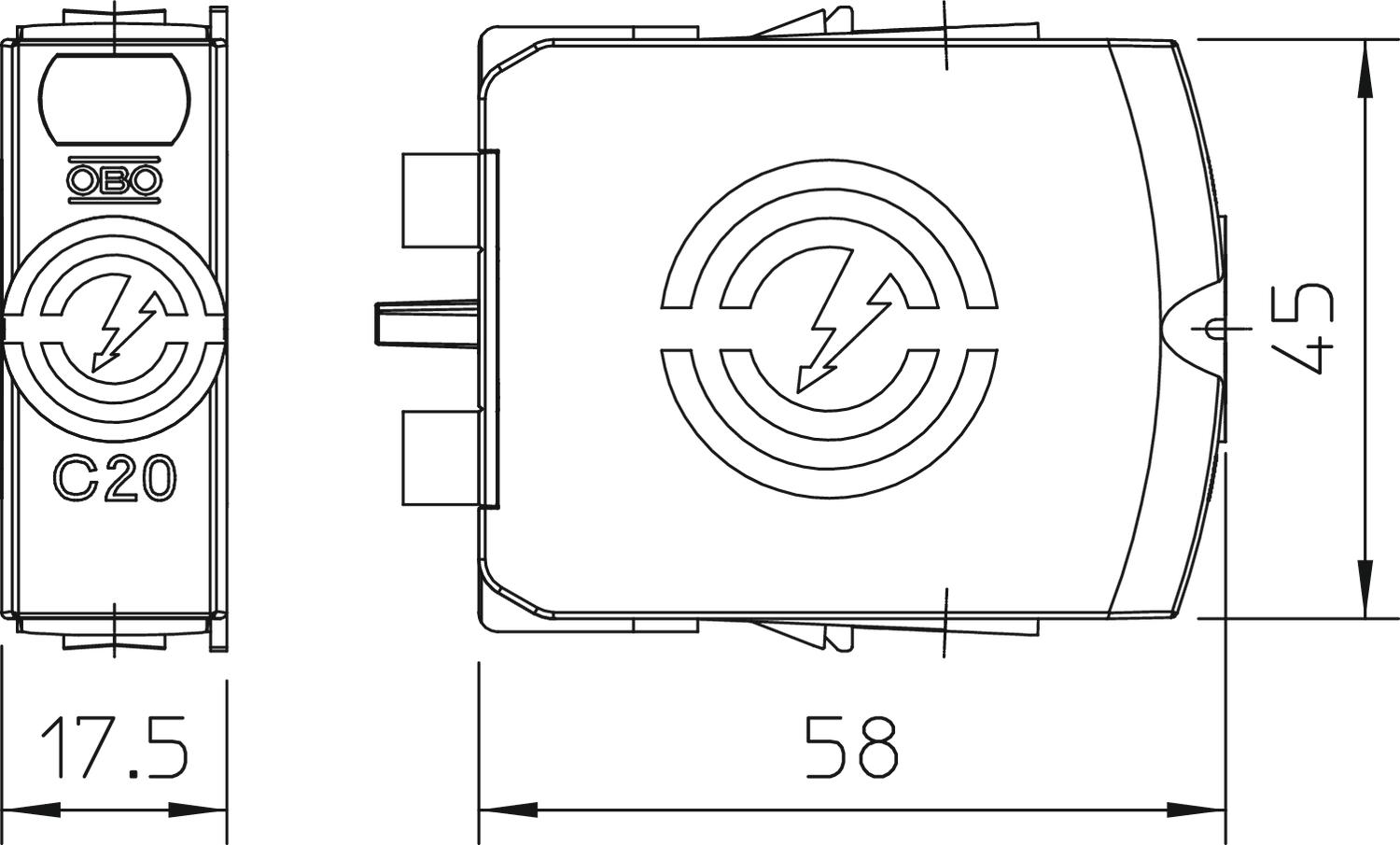

Dimension	255V
Écartement minimal	1,5 mm
fusible de puissance intégré	non
Homologations	NF
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle	N/PE
Nombre de pôles	1

Puissance de commutation CA	230 V; 0,5 A
Puissance de commutation CC	230 V; 0,1 A / 75 V; 0,5 A
Report d'alarme	non
Résistance aux courts-circuits	oui
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Tension continue max. (N-PE)	255 V
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type de montage	sur l'élément de base
Type du réseau	autres
Type selon EN 61643-11	Type 2
Type selon UL1449	Type 4
